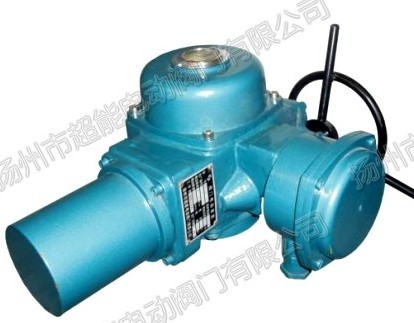

一、802.60-0.5 球阀电动执行机构配置与功能
802系列阀门执行机构设有基本型和整体型两种基础机型。
1、基本型：由电机、减速机构、行程及转矩控制机构等组成，使用时需要另配电气控制设备完成就地/远程操作，也可以选用我公司生产的BF系列电动阀门控制器。
2、整体型：在“基本型”基础上，增加扩展控制箱，将电机正反转控制、电机及设备保护、逻辑控制单元、信号输入/输出单元等集成在执行机构上，可以完成就地/远程控制。根据执行机构的工作模式不同，整体型产品又分为两种：整体开关型（操作阀门完成全开/全关二位式工作）和整体调节型（操作阀门完成阀门开启程度的比例调节）。
各机型除标准配置功能外均提供诸多备选配置功能。如有需要，请在订货时提出。
三、802.60-0.5 球阀电动执行机构手/电动操作说明
1、电动操作：电动机通过一级直齿轮副带动电动蜗杆，蜗杆通过与之啮合的通蜗轮驱动偏心轴旋转，偏心轴上安装有行星齿轮，因静齿圈的外齿与手动蜗杆为自锁结构，行程齿轮不能使静齿圈转动，行星齿轮、静齿圈内齿与偏心轴组成行星齿轮系，以余额40:1的减速比将偏心轴的转动传递到输出轴上，从而驱动阀门阀杆转动。此减速齿轮结构，具有自锁性能，电机停止时，阀门将锁在原位。
2、手动操作：转动手轮时，手动蜗杆带动静齿圈的外齿轮旋转，静齿圈的内齿轮与行星齿轮组成定轴齿轮系，驱动输出轴旋转。因此，802系列执行机构的手动、电动操作转换通过静齿圈的角色变换完成，没有离合器，也无需切换手柄，实现全自动切换。
四、802.60-0.5 球阀电动执行机构转矩控制机构工作原理
电动蜗杆上装有蝶形弹簧组，电动蜗杆的轴向窜动量与输出轴的输出转矩成比例关系，蜗杆的窜动经齿轮条结构转换为转矩轴的转动，转矩轴上装有凸轮，并相应在开、关方向设有微动开关。
