DZW45-24W厂家直销

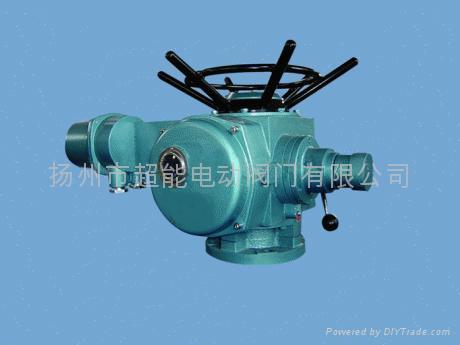

一、户外型阀门电动装置产品介绍
多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。 本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
二、户外型阀门电动装置外形及外形尺寸
三、户外型阀门电动装置型号规格及性能参数
型号规格
公称转矩（N·m）
公称推力（KN）
最大阀杆直径（mm）
最大转圈数（圈）
手动
速比
输出转速（r/min）
电机功率（KW）
参考重量（Kg）
Z5
50
20
28
60
1:1
12
0.12
28
Z10
100
40
28
60
1:1
24/36
0.25/0.37
45
Z15
150
24/36
0.37/0.55
50
Z20
200
100
40
60
1:1
18/24
0.37/0.55
55
Z30
300
18/24
0.55/0.75
58
Z45
450
150
48
120
1:1
（20:1）
24/36
1.1/1.5
110
Z60
600
24/36
1.5/2.2
120
Z90
900
200
60
120
1:1
（25:1）
24/36
2.2/3
139
Z120
1200
24/36
3/4
142
Z180
1800
325
70
150
22.5:1
18/24
4/5.5
250
Z250
2500
18/24
5.5/7.5
255
Z350
3500
700
80
150
20:1
18/24
7.5/10
330
Z500
5000
18/24
10/15
350
注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）
注2：当产品提供四层计数器时，最大转圈数为表1转圈数×10
四、户外型阀门电动装置订货须知
1、 请按型号表示方法写明型号，如有特殊要求，订货时必须说明，若不说明则按本公司规定提供。
2、 环境具有爆炸性气体必须说明，并必须符合本说明书中防爆标志的规定。
3、 请写明连接尺寸标准，阀杆直径及伸出长度，若连接尺寸与本说明书不符，可与本公司协商解决。
4、 手轮顺时针旋转为关阀，如与此相反必须说明。
5、 推力型的阀杆螺母螺纹一般由用户加工，本公司只加工一预制孔。若需本公司加工，请提供螺纹的尺寸。
6、 本公司还可按用户要求，提供其他转速的电动装置。
