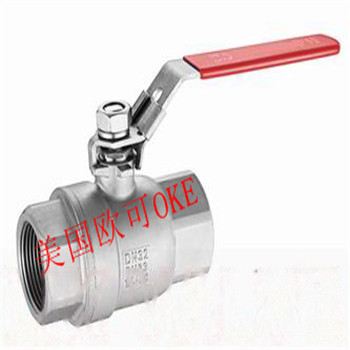

进口内螺纹球阀
内螺纹球阀技术参数:
进口内螺纹球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，二片式内螺纹球阀结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，二片式内螺纹球阀根据需要加锁以防止误操作，驱动方式:手动、电动、气动.
进口内螺纹式球阀应用范围：
内螺纹球阀及对焊球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,二片式内螺纹球阀可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
进口内螺纹式球阀结构特点：
序号
零件名称
材质
1
密封圈
聚四氟乙烯PTFE
碳钢
2
球体
不锈钢SS316
碳钢WCB
3
密封垫
聚四氟乙烯PTFE
聚四氟乙烯PTFE
4
阀盖
不锈钢CF8M
不锈钢SS316
5
阀体
不锈钢CF8M
不锈钢CF8M
6
阀杆
不锈钢SS316
不锈钢SS316
7
止推垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
8
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
9
填料压盖螺母
不锈钢SS304
不锈钢SS304
10
垫圈
不锈钢SS304
不锈钢SS304
11
阀杆螺母
不锈钢SS304
不锈钢SS304
12
手柄套
不锈钢SS304
塑料PLASTIC
13
手柄
塑料
不锈钢SS304
内螺纹式球阀主要连接尺寸及重量:
SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
4"
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
55
55
65
75
88
102
110
125
162
189
260
H
50
50
60
64
71
78
86
95
130
148
180
E
100
100
130
130
165
165
190
190
250
250
280
1．二片内螺纹式球阀流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．二片内螺纹式球阀适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。二片内螺纹式球阀主要零件材料：
