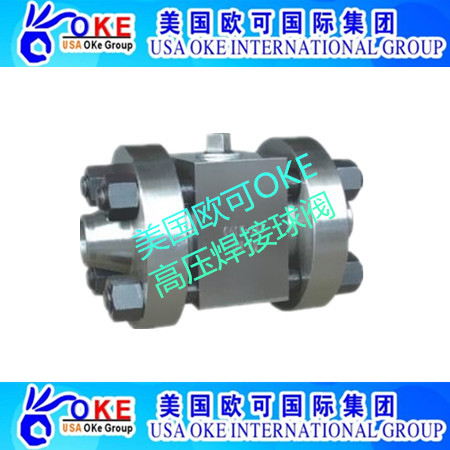

进口高压焊接球阀进口高温高压球阀

一、 产品说明

高压焊接球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门，主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，其具有流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广等特点。

二、高压焊接球阀 产品特点

1、本产品所有部件均为锻件

2、采用内装式阀杆,设备倒密封结构

3、采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏

4、密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。

三、高压焊接球阀 主要参数

1.工作压力：1.0Mpa-42.0Mpa。

2.工作温度：-46+550℃。

3.驱动方式：手动、蜗轮、气动、电动等。

4.连接方式：法兰、焊接、对焊、承插焊、等。

5.制造标准：国标ANSI、JB、HG，美标API、ANSI，英标BS，日本JIS、JPI等。

6.阀体材质：铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢304，304L，316、316L、铬钼钢、低温钢、钛合金钢等。

四、高压焊接球阀 执行标准

1.国标设计标准

设计和制造标准按照: ANSI12237—1989通用阀门法兰和对焊连接钢制球阀

结构长度按照: ANSI12221；

连接端尺寸按照：JB/T79,ANSI9113,HG20592；

检验和测试按照: JB/T 9092、ANSI/T13927-1992 通用阀门压力试验

2.美标设计标准

设计和制造标准按照: ASME B16.34,API6D等；

结构长度按照: ASME B16.10；

连接端尺寸按照：ASME B16.5,ASME B16.25；

检验和测试按照: API598；

防火设计按照：API607；

五、高压焊接球阀 主要尺寸

型号	公称通径	尺寸（mm）
型号	公称通径	L	L1	D	D1	H	L0
OKE N-160 OKEF N-160	10	150	60	90	18	68	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	985	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	220	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800

型号	公称通径	尺寸（mm）						气动装置
型号	公称通径	L	L1	D	D1	H	L0	气动装置
OKEF N-160 OKEF N-320	10	150	60	90	18	211	255	QD60
	15	170	70	100	23	293	348	QD100
	20	191	81	110	29	297	348	QD100
	25	205	95	115	36	303	348	QD100
	32	230	110	150	43	456	520	QD150
	40	260	120	170	49	463	520	QD150
	50	330	140	200	61	478	520	QD150
	65	360	150	225	80	180	500	-
	80	380	160	270	105	200	600	-
	100	430	188	320	118	245	800	-

六、高压焊接球阀 主要零件材料

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	OKEN-16/320C OKEN-160/320C	A105、45	1Cr18/1Cr18Ni9Ti	铸铁WCB	聚四氟乙稀PTFE增强聚四氟乙烯VUILUK PTFE 对位聚本PPL	聚四氟乙烯PTFE对位聚笨PPL
硝酸类	OKEN-16/320P OKEN-160/320P	304/1Cr18Ni9Ti	304/1Cr18Ni9Ti
醋酸类	OKEN-16/320R OKEN-160/320R	316/1Cr18Ni12Mo2TI	316/Cr18Ni12Mo2Ti

七、高压焊接球阀 国标主要尺寸

公称通径DN（mm）	OKE-100/160、OKE-100/160P						OKE-320、OKE-320P
	管螺纹	尺寸（mm）					管螺纹	尺寸（mm）
	管螺纹	d	L	H	W	E	管螺纹	H	W	SW	L
5	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	11/4	25	120	64.5	146	60	11/4	115	300	70	120
40	11/2	32	130	76	254	65	11/2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150
