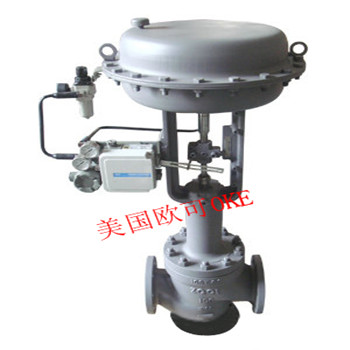

进口气动双座调节阀
美国欧可OKE气动双座调节阀技术参数:
气动双座调节阀采用双号导向结构，配用多弹簧气动薄膜执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
本体材质为碳钢
本体材质为不锈钢
1
阀体
WCB
LCB
WC9
1
阀体
CF8
CF8M
CF3M
2
阀座
304
304
304
2
阀座
304
316
316L
3
阀芯
304
304
304
3
阀芯
304
316
316L
4
导向套
304
304
304
4
导向套
304
316
316L
5
阀盖
WCB
LCB
WC9
5
阀盖
CF8
CF8M
CF3M
6
阀杆
304
304
304
6
阀杆
304
316
316L
7
填料
PTFE/柔性石墨
7
填料
PTFE/柔性石墨
8
弹簧
65Mn
8
弹簧
65Mn
9
螺母
304
304
304
9
螺母
304
316
316L
注：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
公称通径DN（mm）
20
25
32
40
50
65
80
100
125
150
200
额定流量
直线
7.6
12.1
19.4
30.3
48.3
75.9
121
194
302
484
759
等百分比
6.9
11
17.6
27.5
44
69.3
110
176
275
440
693
执行机构
正作用
ZHA-22
ZHA-23
ZHA-34
ZHA-45
反作用
ZHB-22
ZHB-23
ZHB-34
ZHB-45
额定行程L（mm）
16
25
40
60
膜片有效面积Ae（cm2）
280
400
600
1000
公称压力PN（MPa）
1.6 2.5 4.0 6.4
固有流量特性
直线 等百分比
固有可调比R
50：1
信号范围Pr（KPa）
20-60、20-100、40-200、60-100、80-240
气源压力Ps（MPa）
0.14、0.25、0.28、0.40
序号
项 目
标准型调节阀
散热、低温型调节阀
不带定位器
带定位器
不带定位器
带定位器
1
基本误差＜（%）
±5
±1
±15
±4
2
回差＜（%）
3
1
10
3
3
死区＜（%）
3
0.4
8
1
4
始终点偏差
气开
始点
±2.5
±1
±6
±2.5
终点
±5
±15
气关
始点
±5
±15
终点
±2.5
±6
5
±2.5
+2.5
+6
+2.5
进口气动双座调节阀 主要零件材料
进口气动双座调节阀 阀盖形式
进口气动双座调节阀 主要技术参数
系数KV
型号
进口气动双座调节阀 主要性能指标
＜（%）
