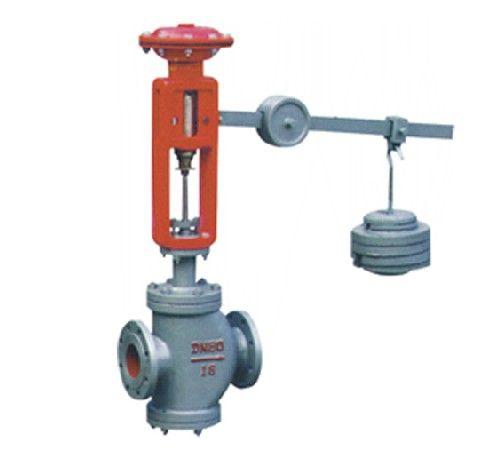

ZZV型氮气微压调节阀

 ZZV型氮气减压自力式微压调节阀是一种不需要外加能源的执行器产品.可用于公称压力PN01,PN10.差（微）压均可分段调节.从50mm.W.C至0.1MPa.其用途十分广泛,可用于工业燃烧系统,控制两种物料,如煤气,空气流量配比,以达理想燃烧.用于氢冷发电机组密封油系封.当差压阀的低压端通大气即为微压阀（差压阀负压,端压,力为零）.ZZV型氮气减压自力式微压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。自力式微压调节阀、自力式差压调节阀主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件，上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节，用于各种油品、化学品、液体储罐气封。

微压阀控制阀前时可代替ZZYVP-16K型带指挥器操作式自力式压力调节阀。
氮气减压自力式微压调节阀属于自力式压力调节阀的系列;是一种不需要外加任何能源的自力式阀,依靠介质自身能源控制的得阀门,介于自力式阀门系列中ZZYP自力式压力调节阀和ZZYVP带指挥器操作型自力式压力调节阀中间的自力式阀.主要用于控制阀前压力小于0.2MPa的场合.

ZZV型自力式微压调节阀原理

该阀采用大膜片执行机构输出力大稳定,对压力流量微小变化极其,控制精度很高,阀芯采用单座流开（高进低出）设在阀盖处（和阀体连接处）安装有平衡膜片（起到阀前压力平衡，消除不平衡力）阀后压力经取压管进入薄膜执行机构,同薄膜执行机构调节弹簧相比较,压力达不到设定值（调节压缩执行机构弹簧）阀后压力则变大，反之则变小。减压阀是用节流方法使出口压力低于进口压力, 并保持出口压力近于恒定的一种压力控制阀。是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30%。 减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。2007年以来又出现一些新型减压阀，如定比式减压阀。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。减压阀通常有DN15～DN100等多种规格，阀前、后的工作压力分别为<1MPa和0．1～0．5MPa，调压范围误差为±5%～10%。 减压阀，是为了满足工况压降需求，通过将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的工业控制阀门。广泛用在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上必备阀门之一。
    减压阀选型参考：
    1、小口径水管路中，一般选用丝扣铜减压阀。（如需测定压力，用带压力表减压阀）
    2、高层建筑水力管道，一般采用薄膜弹簧式减压阀或200X水力减压阀。
    3、一般蒸汽管路中用蒸汽专用减压阀。
    4、在低压、中小口径的蒸汽介质，可以用波纹管直接作用式减压阀。
    5、在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀
    6、气体减压阀一般用于控制空气、氧气、氮气、氨气等介质。
    7、压降比例在2:1、3:1、3:2、4:1、5:2时，使用比例式减压阀。
    8、钢制瓶罐非腐蚀性气体，一般选用气体减压器。
    9、实验室、气体吹扫系统、气体汇流排、测试设备等，一般采用不锈钢背压器。
（注：选型时，软密封结构，在规定的时间内不得有渗漏；金属硬密封结构，其渗漏量应不大于最大流量的0.5%）

ZZV型氮气减压自力式微压调节阀特点:

1、调节弹簧设计在薄膜执行机构上方,利于现场调试。
2、无填料，阀杆上、下活动是不存在摩擦，上密封绝对可靠
3、执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来
4、阀体为四通形式，因而K、B型可通用一种阀体
5、平衡型结构,不受阀前压力影响

整机作用方式的确定：差微压调节阀有B型K型两种。B型阀阀芯初始位置常开，差（微）压增大时阀开充减少甚至闭合。K型阀阀芯初始位置常闭，差（微）压增大时阀开度增大。应用举例：1、氢冷发电机组密封油系统2、风机加热系统循环风量控制3、两种气体流量的配比控制4、泵旁路调节阀技术参数：1.ZZCP/ZZVP公称压力为0.10MPa.ZZCN为1.0MPa2.ZZCN差压调节范围为36-44...88-100kPz
