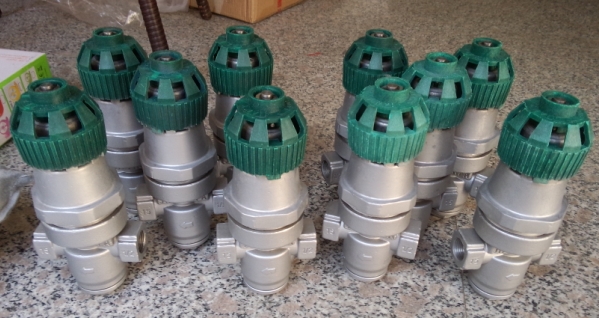

YK44H带压力表波纹管减压阀

Y44H波纹管减压阀但进口压力与出口压力之差必须大于或等于0.5bar.产品型号： 上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。

Y44H波纹管减压阀波纹管减压阀使用原理和结构说明减压阀与胶管接口处要连接紧密，最好用铁丝捆紧或用管夹夹紧。
上减压阀前，要先检查减压阀进气口密封圈是否变形脱落。
减压器与角阀是以反扣相连的。上减压器时要用一只手托平阀体，将手轮对准角阀出口丝扣，用另一只手反时针方向旋转手轮，直至减压阀不左右摇动为止。
换瓶时要卸下减压器，卸前必须把钢瓶角阀关紧。
减压阀卸下后，应轻轻放在灶板上或其它的干燥物品上，不要随手往地上一扔，这样容易使减压器受损，还容易使进气口密封圈脱落
6
当减压器出现故障时，应请专业技术人员修理。不得自行拆卸。
（1)调压范围      它是指减压阀输出压力P2的可调范围，在此范围内要到规定的精度。调压范围主要与调压弹簧的刚度有关。  （2）压力特性     它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。  （3）流量特性      它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。  减压阀的作用       减压阀的作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。近年来又出现一些新型减压阀，如定比式减压阀。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。
水流通过减压阀虽有很大的水头损失，但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况，因此总体上讲仍是节能的。减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧。在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀。介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导薄膜式减压阀。介质为蒸汽的场合，宜选用先导活塞式减压阀或先导波纹管式减压阀。为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。

1,Y44H波纹管减压阀阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充。当阀后的介质压力降低，波纹管因受调节弹簧的径项力，使波纹管叠纹变形，阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。

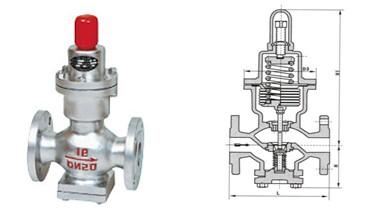

2，Y44H波纹管减压阀波纹管减压阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成，上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。体腔进口组装有阀瓣、阀体密封圈和辅弹簧，辅弹簧是保持阀瓣和阀体密封圈自动的密封，出口体腔组装弹性密封元件（波纹管）即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能。

【Y44H波纹管减压阀】主要零件材料：

【Y44H波纹管减压阀】主要技术参数和性能指标：

*：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。

Y44H波纹管减压阀Y44H波纹管减压阀工作原理1

,Y44H波纹管减压阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充。当阀后的介质压力降低，波纹管因受调节弹簧的径项力，使波纹管叠纹变形，阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。
2，Y44H波纹管减压阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成，体腔进口组装有阀瓣、阀体密封圈和辅弹簧，辅弹簧是保持阀瓣和阀体密封圈自动的密封，出口体腔组装弹性密封元件（波纹管）即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能


Y44H波纹管减压阀流量系数（Cv）：
