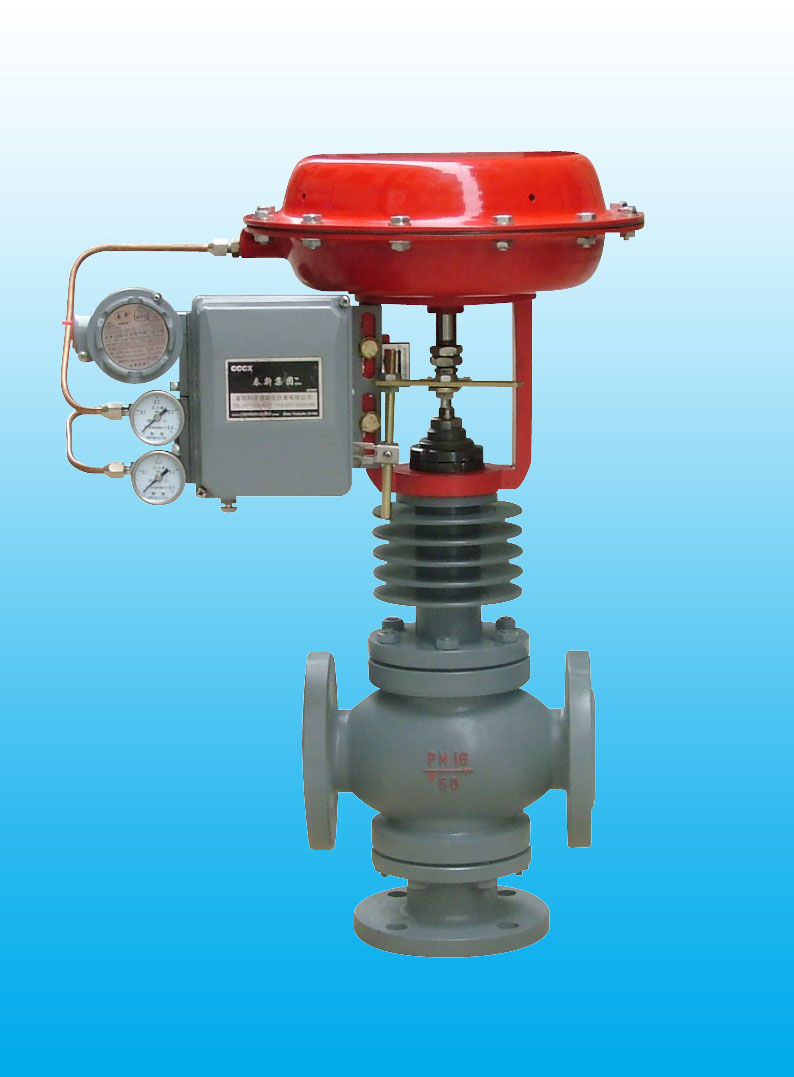

电控温度调节阀

电控温度调节阀

  • 品 牌:
  • 价 格:面议 /
  • 供 应 地:上海上海市
  • 包装说明:
  • 产品规格:
  • 运输说明:
  • 交货说明:电控温度调节阀
  • 发布日期:2015/12/20 20:36:48
  • 联系人QQ:494522509 点击这里给我发消息

详细说明

详细说明Explain

电控温度调节阀

自力式电控温度调节阀上海供应产品特点

本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-20℃~350℃,接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量,使被控工艺参数保持在给定值,其中单座调节型适用于压差较小,介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合上海申弘阀门有限公司主营阀门有:减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀保温阀低温阀球阀截止阀闸阀、止回阀、蝶阀过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀真空阀门、衬胶阀门、衬氟阀门

三、自力式电控温度调节阀上海供应主要零件材料

阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti

四、自力式电控温度调节阀上海供应连接标准

连接尺寸及标准
法兰标准:铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型:PN10、PN16为凸面
PN40、PN64为凹凸面,阀体为凹面
结构长度:GB12221-89
夹套保温型夹套载热体接口:对焊φ18×4
阀体法兰及法兰端面距离可以按用指定的标准制造。如ANSI、JIS、DIN等标准

五、自力式电控温度调节阀上海供应主要技术参数


公称通径DN(mm)
(阀座直径dn)
20 25 32 40 50 65 80 100 125 150 200
(10) (12) (15) (20)
额定流量系数 直级 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
额定行程(mm) 16 25 40 60
公称压力PN(MPa) 1.0 1.6 4.0 6.4
固有流量特性 直线、等百分比
固有可调比 50
允许泄漏量 单座 硬密封:IV级 软密封:VI级
套筒 硬密封:II级 软密封:VI级
工作温度t(℃) -20~200 -40~250 -40~450 -60~450
信号范围(mA.DC) 0~10 4~20
作用方式 电关式 电开式
使用环境温度(℃) 电动调节阀:-20~70℃
使用环境湿度 电动调节阀:≤95%
电源电压 220V 50Hz


本产品性能指标贯彻GB/T4213-92。 配套用电动执行机构有关技术参数


公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
电动执机机构 普通型 ZAZ-60
DKZ-310
ZAZ-60
DKZ-310
DKZ-410 DKZ-410
DKZ-510
电子型 JHZAZ1 JHZAZ1 JHZAZ3 JHZAZ3
电动执行机构推力(N)
全行程时间(S)
普通型 400
4000
400
4000
6400 6400
16000
电子型 2000 4000 6000 8000
普通型 12.5 20 32 48
电子型 30 30 48 60
消耗功率(N) 普通型 28 35
电子型 6 15 25 40

减压阀是用节流方法使出口压力低于进口压力, 并保持出口压力近于恒定的一种压力控制阀。是一种自动降低管路工作压力的专门装置,它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合,以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比,因此减压阀具有改善系统运行工况和潜在节水作用,据统计其节水效果约为30%。 减压阀的构造类型很多,以往常见的有薄膜式、内弹簧活塞式等。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压,水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。2007年以来又出现一些新型减压阀,如定比式减压阀。定比减压原理是利用阀体中浮动活塞的水压比控制,进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动;阀体内无弹簧,故无弹簧锈蚀、金属疲劳失效之虑;密封性能良好不渗漏,因而既减动压(水流动时)又减静压(流量为0时);特别是在减压的同时不影响水流量。减压阀通常有DN15~DN100等多种规格,阀前、后的工作压力分别为<1MPa和0.1~0.5MPa,调压范围误差为±5%~10%。 减压阀,是为了满足工况压降需求,通过将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的工业控制阀门。广泛用在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上必备阀门之一。
    减压阀选型参考:
    1、小口径水管路中,一般选用丝扣铜减压阀。(如需测定压力,用带压力表减压阀)
    2、高层建筑水力管道,一般采用薄膜弹簧式减压阀或200X水力减压阀。
    3、一般蒸汽管路中用蒸汽专用减压阀。
    4、在低压、中小口径的蒸汽介质,可以用波纹管直接作用式减压阀。
    5、在介质工作温度比较高的场合,一般选用先导活塞式减压阀或先导波纹管式减压阀
    6、气体减压阀一般用于控制空气、氧气、氮气、氨气等介质。
    7、压降比例在2:1、3:1、3:2、4:1、5:2时,使用比例式减压阀。
    8、钢制瓶罐非腐蚀性气体,一般选用气体减压器。
    9、实验室、气体吹扫系统、气体汇流排、测试设备等,一般采用不锈钢背压器。
(注:选型时,软密封结构,在规定的时间内不得有渗漏;金属硬密封结构,其渗漏量应不大于最大流量的0.5%)

表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。

六、自力式电控温度调节阀 允许压差

单座调节型允许压差表 单位:MPa
