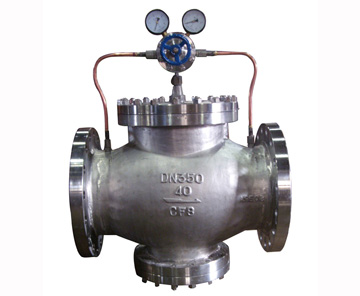

空气微压减压阀
【空气减压阀】主要用于气体管路,如空气/氮气/氧气/氢气/液化气/天然气等气体。上海申弘阀门有限公司主营阀门有:减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。本系列减压阀属于先导活塞式减压阀。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。气体减压阀主要用于气体管路,如空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀、液化气减压阀、天然气减压阀等气体 减压阀,是为了满足工况压降需求,通过将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的工业控制阀门。广泛用在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上必备阀门之一。
1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境;
2、将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀;
3、慢慢开启减压阀前的闸阀至全开;
4、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧
螺母锁紧,打开减压阀后闸阀;
5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。
( 1 )工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。
( 2 )根据功能要求,选择阀门种类,再根据管道输送介质、温度、建筑标准和业主 要要求 等,确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。
( 4 )工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。
( 5 )管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。
( 6 )活塞式可调式减压阀应设置在介质单向流动的管路上。
( 7 )活塞式可调式减压阀主阀体上的箭头方向必须与管路系统流向一致。
( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。
( 9 )阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。
( 10 )阀门安装前应做强度和严密性试验。
( 11 )阀门的强度和严密性试验应符合以下规定。
A、阀门的强度试验压力为公称压力的1.5倍;
B、阀门的严密性试验压力为公称压力的1.5倍;
C、试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏;
减压阀选型参考:
1、小口径水管路中,一般选用丝扣铜减压阀。(如需测定压力,用带压力表减压阀)
2、高层建筑水力管道,一般采用薄膜弹簧式减压阀或200X水力减压阀。
3、一般蒸汽管路中用蒸汽专用减压阀。
4、在低压、中小口径的蒸汽介质,可以用波纹管直接作用式减压阀。
5、在介质工作温度比较高的场合,一般选用先导活塞式减压阀或先导波纹管式减压阀
6、气体减压阀一般用于控制空气、氧气、氮气、氨气等介质。
7、压降比例在2:1、3:1、3:2、4:1、5:2时,使用比例式减压阀。
8、钢制瓶罐非腐蚀性气体,一般选用气体减压器。
9、实验室、气体吹扫系统、气体汇流排、测试设备等,一般采用不锈钢背压器。
(注:选型时,软密封结构,在规定的时间内不得有渗漏;金属硬密封结构,其渗漏量应不大于最大流量的0.5%)
减压阀调压步骤
空气减压阀设计要点
