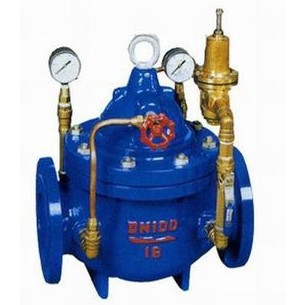

空气减压阀调压步骤

【空气减压阀】通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。【空气减压阀】主要用于气体管路，如空气/氮气/氧气/氢气/液化气/天然气等气体。本系列减压阀属于先导活塞式减压阀。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。气体减压阀主要用于气体管路，如空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀、液化气减压阀、天然气减压阀等气体

减压阀调压步骤

1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境；

2、将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀；

3、慢慢开启减压阀前的闸阀至全开；

4、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧

螺母锁紧，打开减压阀后闸阀；

5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。

空气减压阀设计要点

（ 1 ）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

（ 2 ）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

（ 3 ）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

（ 4 ）工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

（ 5 ）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

（ 6 ）活塞式可调式减压阀应设置在介质单向流动的管路上。

（ 7 ）活塞式可调式减压阀主阀体上的箭头方向必须与管路系统流向一致。

（ 8 ）接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。

（ 9 ）阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

（ 10 ）阀门安装前应做强度和严密性试验。

（ 11 ）阀门的强度和严密性试验应符合以下规定。

A、阀门的强度试验压力为公称压力的1.5倍；

B、阀门的严密性试验压力为公称压力的1.5倍；

C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏；

D、阀门试验持续时间按上表。

【空气减压阀】主要技术参数和性能指标

4.0MPa的管口和它的配对法兰的密封面型式都应该是什么型式啊，说一个是凸面一个是凹面，哪个是凸面，哪个是凹面凹凸面是有一定的规律的：
1、阀门法兰为凹，配对法兰为凸；
2、人孔法兰为凹；
3、换热器法兰：上凹、下凸。——遇到两个换热器摞在一起的，其中一个是倒过来放置的，这种情况要注意。凹凸面法兰，似乎密封性更好，其实不然。密封性取决于垫片的密封比压和压紧力，凹凸面配合在一起顶多让垫片不会跑偏或被压力冲出来，坏处却多多：垫片看不见，更换时难以取出；法兰的使用需要配对，管道预制时需要很小心；有泄漏不容易检查。
ASME标准（B16.5）中根本就没有凹凸面法兰，都是突台面，压力可以到1500LB。很高的压力下可以选用环垫法兰。
使用突台面法兰，垫片的外径可以到螺栓孔内侧，完全可以保证垫片的对中。
减压阀是用节流方法使出口压力低于进口压力, 并保持出口压力近于恒定的一种压力控制阀。是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30%。 减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。2007年以来又出现一些新型减压阀，如定比式减压阀。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。减压阀通常有DN15～DN100等多种规格，阀前、后的工作压力分别为<1MPa和0．1～0．5MPa，调压范围误差为±5%～10%。 减压阀，是为了满足工况压降需求，通过将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的工业控制阀门。广泛用在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上必备阀门之一。
    减压阀选型参考：
    1、小口径水管路中，一般选用丝扣铜减压阀。（如需测定压力，用带压力表减压阀）
    2、高层建筑水力管道，一般采用薄膜弹簧式减压阀或200X水力减压阀。
    3、一般蒸汽管路中用蒸汽专用减压阀。
    4、在低压、中小口径的蒸汽介质，可以用波纹管直接作用式减压阀。
    5、在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀
    6、气体减压阀一般用于控制空气、氧气、氮气、氨气等介质。
    7、压降比例在2:1、3:1、3:2、4:1、5:2时，使用比例式减压阀。
    8、钢制瓶罐非腐蚀性气体，一般选用气体减压器。
    9、实验室、气体吹扫系统、气体汇流排、测试设备等，一般采用不锈钢背压器。
（注：选型时，软密封结构，在规定的时间内不得有渗漏；金属硬密封结构，其渗漏量应不大于最大流量的0.5%）

*：壳体试验不包括膜片、顶盖

【空气减压阀】流量系数（Cv）
