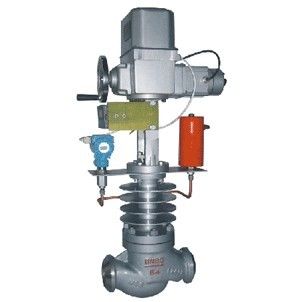

220伏电压电动蒸汽减压阀
电动蒸汽减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。电动蒸汽减压阀采用压力平衡式阀瓣、通过阀瓣升降调节压力可配用ZKZ—BC型或其它型直行程电动执行器实现遥控和自动控制。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。电动蒸汽减压阀该产品减压比用到0.6较为合适。电动蒸汽减压阀该产品主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
减压阀进口压力的波动应控制在进口压力给定值的80％～105％，如超过该范围，减压阀的性能会受影响。
减压阀选用安装说明
减压阀组分区消防供水图式
减压阀组分区生活供水图式
减压阀气蚀曲线
弹簧膜片式减压阀选用安装说明
KR200P减压阀流量－水头损失特性关系表
KR200X减压阀产品结构及流量压差特性曲线
电动蒸汽减压阀主要零件材料
零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座
304
阀瓣
2Cr13
阀杆
2Cr13
垫片
柔性石墨/1Cr18Ni9
导向套
2Cr13
填料
柔性石墨
螺栓
35CrMoA
螺母
45
电动蒸汽减压阀流量系数Cv
DN
50
65
80
100
125
150
200
250
300
350
400
500
Cv
15
20
35
60
70
110
150
230
420
540
710
1020
电动蒸汽减压阀主要技术参数和性能指标
公称压力Mpa
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力Mpa
2.4
3.75
6.0
9.6
15.0
24
密封试验压力Mpa
1.76
2.75
4.4
7.04
11.0
17.6
最高进口压力Mpa
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围Mpa
最佳减压比0.6
渗漏量
0.5%QMax
温量-压力等级
ANSI B16.34
【电动蒸汽减压阀】电动执行器选配及性能指标
公称通径
50
65
80
100
125
150
200
250
300
350
400
500
配执行机构型号
ZKZ-310BC
ZKZ-410BC/ZKZ-510BC
ZKZ-510BC
ZKZ-610BC/ B+Z250/F1800
行程
25
30
50/30
50
60
100
推力N
4000
6400/1600
16000
2500
全行程时间S
20
32
37
62
输入信号
4-20mA DC
供电电源
220V 50Hz
380V 50Hz
基本误差%
≤±2.5
基本误差%
≤±1.5
基本误差%
≤3
电动蒸汽减压阀外形尺寸PN1.6-4.0
公称通径DN
外 形 尺 寸
L
L1
H
Hl
50
300
150
880
190
65
340
170
890
205
80
380
190
910
215
100
400
215
950
240
125
430
225
990
275
150
450
230
1090
320
200
500
260
1160
340
250
550
285
1230
370
300
750
395
1370
460
350
850
445
1450
530
400
950
550
1570
660
500
1130
680
1780
800
电动蒸汽减压阀外形尺寸PN6.4-16.0
【电动蒸汽减压阀】用途
通常减压阀的阀后压力P2应小于阀前压力的0.5倍，即P2<0.5P1。
减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧。
在介质工作温度比较高的场合，一般选用先导式活塞式减压阀或先导式波纹管减压阀。
介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导式薄膜式减压阀。
介质为蒸汽的场合，宜选用先导活塞式减压阀或先导波纹管式减压阀。
为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。
