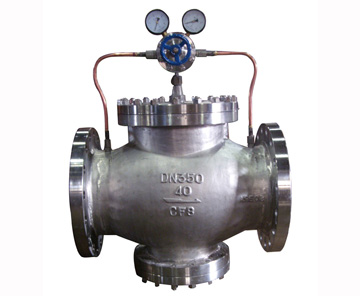

YK43F-25P氮气减压阀
【YK43F氮气减压阀】作用
【YK43F氮气减压阀】属于先导活塞式减压阀。先导活塞式减压阀本产品主要用于气体管路，上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。如空气、氮气、氧气、氢气、液化气、天然气等气体。【YK43F氮气减压阀】由主阀和导阀两部分组成.主阀主要由阀座/主阀盘/活塞/弹簧等零件组成。导阀主要由阀座/阀瓣/膜片/弹簧/调节弹簧等零件组成。【YK43F氮气减压阀】通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。【YK43F氮气减压阀】主要用于气体管路，如空气/氮气/氧气/氢气/液化气/天然气等气体。本系列减压阀属于先导活塞式减压阀。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。气体减压阀主要用于气体管路，如空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀、液化气减压阀、天然气减压阀等气体
减压阀进口压力的波动应控制在进口压力给定值的80％～105％，如超过该范围，减压阀的性能会受影响。
减压阀选用安装说明
减压阀组分区消防供水图式
减压阀组分区生活供水图式
减压阀气蚀曲线
弹簧膜片式减压阀选用安装说明
KR200P减压阀流量－水头损失特性关系表
KR200X减压阀产品结构及流量压差特性曲线
【YK43F氮气减压阀】主要技术参数和性能指标
公称压力（Mpa）
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力（Mpa）*
2.4
3.75
6.0
9.6
15.0
24
密封试验压力（Mpa）
1.6
2.5
4.0
6.4
10.0
16.0
最高进口压力（Mpa）
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围（Mpa）
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-3.5
0.5-4.5
压力特性偏差（Mpa）△P2P
GB12246-1989
流量特性偏差（Mpa）P2G
GB12246-1989
最小压差（Mpa）
0.15
0.15
0.2
0.4
0.8
1.0
渗漏量
X/F（聚四氟乙稀/橡胶）：O Y（硬密封）：GB12245-1989
*：壳体试验不包括膜片、顶盖
【YK43F氮气减压阀】流量系数（Cv）
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500
【YK43F氮气减压阀】主要零件材料
零件名称
零件材料
阀体阀盖底盖
WCB/FCB*
阀座阀盘
2Cr13/304*
缸套
2Cr13/25（镀硬铬）/304*
活塞
2Cr13/铜合金/铜合金*
活塞环
合金铸铁/对位聚苯*
导阀座导阀杆
2Cr13/304*
膜片
1Cr18Ni9Ti
主阀导阀弹簧
50CrVA
调节弹簧
60Si2Mn
密封垫（X/F型号）
橡胶/聚四氟乙稀
导阀体导阀盖
25/304*
【YK43F氮气减压阀】外形尺寸（PN1.6-4.0）
通常减压阀的阀后压力P2应小于阀前压力的0.5倍，即P2<0.5P1。
减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧。
在介质工作温度比较高的场合，一般选用先导式活塞式减压阀或先导式波纹管减压阀。
介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导式薄膜式减压阀。
介质为蒸汽的场合，宜选用先导活塞式减压阀或先导波纹管式减压阀。
为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。
ZFA远程液压水位控制阀安装
减压阀组分区热水供水图式
Y系列KR200P弹簧膜片式减压阀结构简图
Y系列弹簧膜片式减压阀流量特性曲线
弹簧膜片式减压阀安装图
活塞式比例减压阀选用安装说明
活塞式比例减压阀安装图
先导式可调节减压阀选用安装说明
YW减压稳压阀产品结构及流量特性曲线
先导式可调节减压阀安装图
