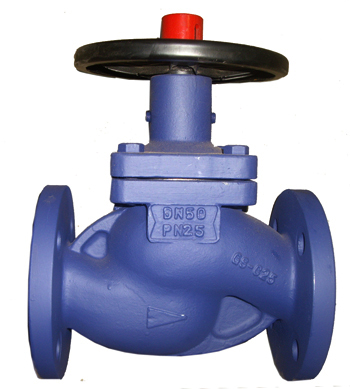

暗杠波纹管连接截止阀
暗杠波纹管截止阀适用于工作压力 1.6~4.0MPa，上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种的工况上，却断或接通调节管路介质。波纹管截止阀适用于公称压力PN1．6～16MPa，工作温度-29～350℃的易燃、高温导热油、液氨等介质。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能安全可靠，广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。
截止阀（stopvalve,GlobeValve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。中国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀的性能，主要做切断管道介质用，由于开闭所需力较大，因此，口径通常≤200，开启高度小，关闭时间比闸阀短。
截止阀其性能为：
1、与闸阀比较，调节性能较好，但因阀杆不是从手轮中升降，不易识别调节量大小；
2、流阻较闸阀、球阀、旋塞阀大;
3、密封面较闸阀少；
4、密封性一般比闸阀差，对含有机械杂质的介质，关闭阀门时，易损伤密封面；
5、价格比闸阀便宜；
6、适用于蒸汽介质；不宜用于粘度较大，带颗粒、易结焦、易沉淀的介质。也不宜作放空阀及低真空系统的阀门。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
【WJ41H暗杆波纹管截止阀产品特点】
1、产品结构合理、密封可靠
2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能
4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要
5、阀芯可根据需要做承切断型和调节型
【WJ41H暗杆波纹管截止阀执行标准】
结构形式：BB-BG-0S&Y
设计标准：GB12235
结构长度：GB12221
连接法兰：GB9113、JB/T79、HG20596
试验和检验：JB/T9092、GB/T13927
型号
WJ41H-16C
WJ41H-25C
WJ41W-16P
WJ41W-25P
工作压力（MPa）
1.6
2.5
1.6
2.5
适用温度（℃）
≤425
≤150（保温夹套）
适用介质
无腐蚀性介质
腐蚀性介质
材料
阀体、阀盖、闸板
碳素钢
铬镍钛不锈钢
阀杆
铬不锈钢
铬镍钛不锈钢
密封面
铬不锈钢或碳钢堆焊硬质合金
铬镍钛不锈钢
填料
柔性石墨或夹不锈钢丝柔性石墨
柔性石墨或夹不锈钢丝柔性石墨
波纹管
奥氏体不锈钢
奥氏体不锈钢
截止阀的特点,截止阀的用途
【WJ41H暗杆波纹管截止阀性能参数】
WJ41H暗杆波纹管截止阀主要外形和连接尺寸
