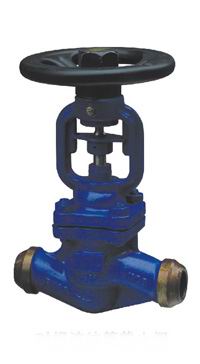

WJ61H对焊连接截止阀
WJ61H对焊波纹管截止阀产品特点：上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。
截止阀（stopvalve,GlobeValve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。中国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀的性能，主要做切断管道介质用，由于开闭所需力较大，因此，口径通常≤200，开启高度小，关闭时间比闸阀短。
截止阀其性能为：
1、与闸阀比较，调节性能较好，但因阀杆不是从手轮中升降，不易识别调节量大小；
2、流阻较闸阀、球阀、旋塞阀大;
3、密封面较闸阀少；
4、密封性一般比闸阀差，对含有机械杂质的介质，关闭阀门时，易损伤密封面；
5、价格比闸阀便宜；
6、适用于蒸汽介质；不宜用于粘度较大，带颗粒、易结焦、易沉淀的介质。也不宜作放空阀及低真空系统的阀门。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免；
截止阀（stopvalve,GlobeValve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。中国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀的性能，主要做切断管道介质用，由于开闭所需力较大，因此，口径通常≤200，开启高度小，关闭时间比闸阀短。
截止阀其性能为：
1、与闸阀比较，调节性能较好，但因阀杆不是从手轮中升降，不易识别调节量大小；
2、流阻较闸阀、球阀、旋塞阀大;
3、密封面较闸阀少；
4、密封性一般比闸阀差，对含有机械杂质的介质，关闭阀门时，易损伤密封面；
5、价格比闸阀便宜；
6、适用于蒸汽介质；不宜用于粘度较大，带颗粒、易结焦、易沉淀的介质。也不宜作放空阀及低真空系统的阀门。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
【WJ61H对焊波纹管截止阀执行标准】
WJ61H对焊波纹管截止阀标准材质细表
序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
A182F22
A182F304（L）
A182F316（L）
1
阀体
A105
A182F22
A182F304（L）
A182F316（L）
2
阀瓣
A276420
A276304
A276304（L）
A276316（L）
3
阀杆
A182F6
A182F304
A182F304（L）
A182F316（L）
波纹管
SS
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105
A182F22
A182F304（L）
A182F316（L）
6
螺栓
A193B7
A193B16
A193B8
A193B8M
7
填料
柔性石墨
PTFE
8
填料压套
A276420
A182F304
10
填料压板
A216WCB
A351CF8
12
阀杆螺母
A276420
手轮
A197
13
锁紧螺母
A1942H
A1944
A1948
A1948M
销钉
A276420
A182F304
活节螺栓
A193B7
A193B16
A193B8
A193B8M
螺母
A1942H
A1944
A1948
A1948M
垫圈
SS
14
铭牌
SS
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
—29℃～425℃
—29℃～550℃
—29℃～200℃
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
WJ61H对焊波纹管截止阀外形尺寸：
公称通径
尺寸（mm）
L
H
D
D0
D1
L1
a
手轮
10
130
220
36
10
18.4
10
37.30°
120
15
130
245
36
15
22.5
10
37.30°
140
20
150
245
44
20
28.5
11
37.30°
160
25
160
265
48
25
34.5
12
37.30°
180
32
180
270
48
33
-
-
37.30°
200
40
200
285
55
39
-
-
37.30°
240
50
230
320
64
48
-
-
37.30°
300
65
290
365
82
65
-
-
37.30°
320
80
310
410
95
76
-
-
37.30°
360
100
350
430
117
98
-
-
37.30°
380
125
400
470
143
123
-
-
37.30°
400
150
480
500
167
148
-
-
37.30°
450
200
600
533
217
198
-
-
37.30°
500
须知：
一、①WJ61H对焊波纹管截止阀产品名称与型号②口径③是否带附件以便我们的为您正确选型④WJ61H对焊波纹管截止阀使用压力⑤WJ61H对焊波纹管截止阀使用介质的温度。
二、若已经由设计单位选定公司的WJ61H对焊波纹管截止阀型号，请波纹管截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请来电咨询：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
截止阀的特点,截止阀的用途
外泄漏，并符合国际密封标准；
没有流体损失，降低能源损失，提高工厂设备安全；
使用寿命长，减少维修次数，降低经营成本；
坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
1、产品结构合理、密封可靠
2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能
4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要
5、阀芯可根据需要做承切断型和调节型
截止阀的特点,截止阀的用途
结构形式：BB-BG-0S&Y
设计标准：GB12235
结构长度：GB12221
连接法兰：GB9113、JB/T79、HG20596
试验和检验：JB/T9092、GB/T13927
