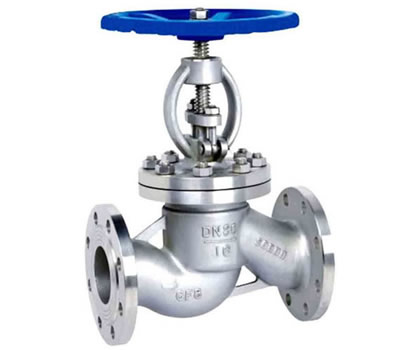

JM41Y-1500C美标截止阀
、设计与制造标准上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。
【API美标截止阀产品型号】
JM41Y-150C
JM41Y-150P
API美标截止阀设计标准
设计与制造 Design and Manufacture
结构长度 Face to face/ End to end
法兰尺寸 Flange Dimension
对焊连接尺寸Butt welding dimension
压力-温度 Pressure Temperature Lating
试验-检验Inspection and Test
ANSI B16.34 BS1873
ANSI B16.10
ANSI B16.5
ANSI B16.25
ANSI B16.34
API 598
API美标截止阀压力试验
公称压力PN（Lb）
强度试验
水密封试验
气密封试验
MPa
Lbf/in2
MPa
Lbf/in2
MPa
Lbf/in2
150
3.0
430
2.2
315
0.4-0.7
60-100
300
7.7
1110
5.7
815
600
15.3
2220
11.3
1630
900
23.0
3330
17.0
2445
1500
38.4
5560
28.2
4080
2500
64.0
9255
47.0
6790
API美标截止阀主要零件材料及性能
截止阀（stopvalve,GlobeValve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。中国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀的性能，主要做切断管道介质用，由于开闭所需力较大，因此，口径通常≤200，开启高度小，关闭时间比闸阀短。
截止阀其性能为：
1、与闸阀比较，调节性能较好，但因阀杆不是从手轮中升降，不易识别调节量大小；
2、流阻较闸阀、球阀、旋塞阀大;
3、密封面较闸阀少；
4、密封性一般比闸阀差，对含有机械杂质的介质，关闭阀门时，易损伤密封面；
5、价格比闸阀便宜；
6、适用于蒸汽介质；不宜用于粘度较大，带颗粒、易结焦、易沉淀的介质。也不宜作放空阀及低真空系统的阀门。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
GB/T12235《石油、天然气及相关工业用的钢制截止阀和升降式止回阀》
GB/T12224《钢制阀门一般要求》
JB/T3595《电站阀门一般要求》
JB/T7746《缩径锻钢阀门》
2、连接端尺寸
GB/T9112～9124《钢制管法兰》
JB/T74～90《管路法兰》
HG/20592～20605《钢制管法兰》
3、结构长度
GB/T12221《金属阀门 结构长度》
4、检验与试验标准
GB/T13927《通用阀门 压力试验》
JB/T9092《阀门的检验与试验》
衬里、阀座
型号
WCB
JM41Y-300C
JM41Y-600C
JM41Y-900C
JM41Y-1500C
CF8
JM41Y-300P
JM41Y-600P
JM41Y-900P
JM41Y-1500P
CF3
JM41Y-150R
JM41Y-300R
JM41Y-600R
JM41Y-900R
JM41Y-1500R
NominalPressure
Shell Test
Water Seal Test
Air Seal Test
截止阀的特点,截止阀的用途
