手动操作截止阀

c上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。

截止阀型号编制方法： 截止阀附加代号：W波纹管、D低温、B保温； 1）截止阀类别代号：J表示截止阀； 2）截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动； 3）截止阀连接方式：4法兰连接、6焊接； 4）截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角 式、8针型；

1公斤压力指的是1公斤重的物体作用为1cm2面积上所产生的压强，可以想像一下，1公斤重（比两瓶一元钱的康师傅矿泉水重略轻）的物体全部压在一个手指头上所产生的压强。 我们来计算一下， 1MPa=1×106Pa 1Pa=1N/1m2 1MPa=106N/m2=106N/104cm2=100N/cm2 重力加速度g约等于9.8 N/KG，为方便计算，g按整数10。 1KG的物体重力=1KG×10N/KG=10N 1公斤压力是1KG的重力作用于1cm2面积上产生的压强，即 1公斤压力=10N/cm2 1MPa=100N/cm2=10×10N/cm2 即1MPa压力等于10公斤压力。5）截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工； 6）截止阀公称压力：16表示压力1.6mpa十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K； 7）截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316； 如：WJ41H-16C波纹管截止阀，W波纹管、J截止阀、4法兰、1直通式、H不锈钢、16压力十六公斤、 C碳钢。
单位说明： Pa，压强单位，中文名称为“帕斯卡”，简称“帕”，即牛/平方米，1帕=1牛/平方米 M，数量单位，M即million，数值为一百万 N，物理力学单位，简称牛，是一种衡量力的大小的国际单位，两个鸡蛋的重力约为1N（0.1千克的物体的重量） m，长度单位，米 m2，面积单位，平方米 cm2，面积单位，平方厘米 KG，重量单位，千克，公斤

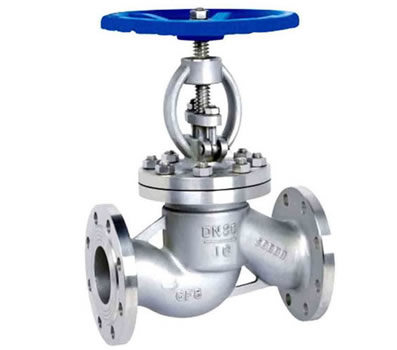

手动截止阀 产品介绍：

电站截止阀也称电站专用截止阀，电站截止阀与其他截止阀产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理，填料加缓蚀剂，密封可靠，开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。电站截止阀应用范围：电站截止阀适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等非腐蚀性介质。产品用途

J41H、J41Y、J41W 国标截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。国标截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。返回主页?
J41Y截止阀性能参数

返回申弘阀门

J41Y截止阀 产品特点

1、结构简单，制造和维修比较方便

2、工作行程小，启闭时间短

3、密封性好，密封面间磨擦力小，寿命较长

【 国标截止阀】执行标准

设计规范：GB/T 12235

结构长度：GB/T 12221

法兰连接：JB/T 79

试验与检验：JB/T 9002

产品标识：GB/T 12220

供货规范：JB/T 7928返回主页?

主要外形和连接尺寸
