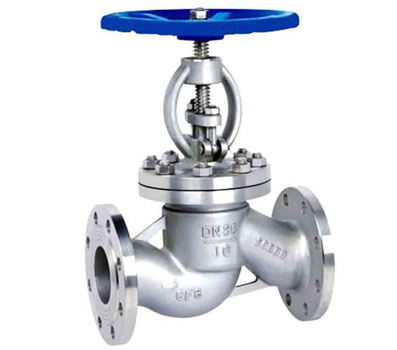

J45F46直流式衬氟截止阀
上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。压力等级
截止阀7个特点
（1）结构比闸阀简单，制造与维修都较方便。
（2）密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
（3）启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
（4）启闭力矩大、启闭较费力，启闭时间校长。
（5）流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
（6）介质流动方向公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
（7）全开时阀瓣经常受冲蚀。
型号
公称压力PN（MPa）
试验压力PS（MPa）
适用介质
工作温度（℃）
壳体试验
密封试验
J45J/F46-6
0.6
0.9
0.66
W.非腐蚀性流体
≤80
J45J/F46-10
1.0
1.5
1.1
二、Y型衬氟截止阀 主要零部件材料表
零件名称
阀体、阀瓣
阀盖
阀杆、阀瓣
手轮廓
材料
HT200衬氟塑料、衬橡胶
HT200衬氟塑料、衬橡胶
35衬氟塑料衬橡胶
HT200
Y型衬氟截止阀 主要连接尺寸及重量
型号
公称通径DN（mm）
尺寸（mm）
质量（kg）
L
D
D1
D
H1
b
Do
n-d
5
160
100
75
60
205
16
120
4-11
4.5
32
200
120
90
70
-
16
160
4-13.5
13
130
100
80
250
16
160
4-13.5
14
50
230
140
110
90
290
16
160
4-13.5
16.5
65
290
160
130
100
310
16
180
4-13.5
80
310
190
150
125
358
18
200
4-17.5
36
210
170
145
428
18
200
4-17.5
50
125
400
240
200
175
510
20
280
8-17.5
68
150
480
265
225
200
550
20
280
8-17.5
90
200
600
30
280
255
635
22
400
8-17.5
146
250
730
375
335
312
24
12-.17.5
Y型衬氟截止阀保管、保养、安装和使用
5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。
5.6安装后系统或管路试压时，阀门应处于全开位置。
5.7使用时，应经常给阀杆梯形螺纹注入润滑剂。
5.8手动阀门，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。
5.9阀门使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效，应及时修理或更换。
5.10电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”。
订货须知：
一、①Y型衬氟截止阀产品名称与型号②Y型衬氟截止阀口径③是否带附件以便我们的为您正确选型④Y型衬氟截止阀使用压力⑤Y型衬氟截止阀使用介质的温度。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请来电咨询我们一定会尽心尽力为您提供优质的服务。提供最全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
截止阀的密封面主要有平面和锥面两种。锥面密封的接触面宽度比平面密封的小，所需密封力小，密封性较易保证，启闭力也低得多，大多用于高压场合。为了减小启闭力,已研制出高压平衡式截止阀。它采用压力平衡式阀瓣。流体从阀瓣下部通过小孔进入阀瓣上部，能抵消流体作用于阀瓣上的大部分轴向力。
截止阀的主要优点是：开启高度小(一般为阀座通孔直径的1/4),因而开关较迅速；启闭过程中密封面间一般无相对滑动，故不易磨损擦伤；阀瓣和阀座的维修方便。缺点是启闭力和流体阻力较大，因此不能做得太大，一般中、低压截止阀的公称通径不大于250毫米,高压截止阀不大于150毫米。
截止阀的主要缺点是：流体阻力大，开启和关闭时所需力较大；不适用于带颗粒、粘度较大、易结焦的介质；调节性能较差。
截止阀用阀瓣作启闭件并沿阀座轴线移动，以实现启闭动作的阀门。截止阀主要用于截断流体，在对调节性能要求不高的场合也可用于调节流量。截止阀是管道上常用的一种阀门。常见的截止阀阀体流道形式有直通式、直流式和直角式3种(图1)。直通式截止阀(图2)的流体阻力较大,因阀体形状近似球体，所以习称球形阀。为了减小流体阻力,后又出现直流式(Y型)截止阀和直角式截止阀。直流式多用于含固体颗粒或粘度大的流体。直角式用于高、中压力的直角型管道。
J.一般腐蚀性流体
FS.强酸碱及各种有机溶剂（溶融碱金属及元素氟除外）
≤150
二、若已经由设计单位选定公司的Y型衬氟截止阀型号，请型号直接向我司销售部订购。
