煤气低压调压阀组

一）天燃气减压阀组工作原理：

煤气调压阀组是由自动调节蝶阀及常通管组成。在使用中一般用一台ZAJW-1型自动调节蝶阀通过DDZ型电动单元组合仪表进行自动控制，上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。其余二台（或三台）ZAJW-1型自动调节蝶阀由阀门配制的电动执行器通过仪表盘上的手动操作器控制进行粗调，以达到对系统流量和压力之调节。

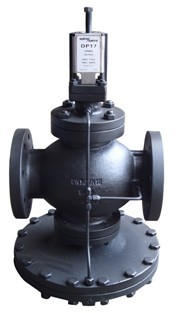

减压阀是用节流方法使出口压力低于进口压力, 并保持出口压力近于恒定的一种压力控制阀。是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。
    减压阀选型参考：
    1、小口径水管路中，一般选用丝扣铜减压阀。（如需测定压力，用带压力表减压阀）
    2、高层建筑水力管道，一般采用薄膜弹簧式减压阀或200X水力减压阀。
    3、一般蒸汽管路中用蒸汽专用减压阀。
    4、在低压、中小口径的蒸汽介质，可以用波纹管直接作用式减压阀。
    5、在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀
    6、气体减压阀一般用于控制空气、氧气、氮气、氨气等介质。
    7、压降比例在2:1、3:1、3:2、4:1、5:2时，使用比例式减压阀。
    8、钢制瓶罐非腐蚀性气体，一般选用气体减压器。
    9、实验室、气体吹扫系统、气体汇流排、测试设备等，一般采用不锈钢背压器。
（注：选型时，软密封结构，在规定的时间内不得有渗漏；金属硬密封结构，其渗漏量应不大于最大流量的0.5%）
减压阀的优点：

1、降压效果好

输油管道的减压阀为三层笼筒，为多级导向迷宫式笼筒，每层笼筒止有 960 个孔，孔的直径为 5mm，笼简间距为 7mm，流体三次经过收缩断面，因而降压效果明显，此种类型的减压阀减压范围可由 40MPa 降为 0.1MPa，输油管道由 7MPa 降压为 1MPa 即满足要求。

2、消声效果好

当减压阀满负荷运行时，噪音非常小，为 60~70dB。

3、流通量大

老管道节流时常采用孔板法兰，需经过 4D~6D(D 为管径)的行程后，方由紊流恢复为层流。

输油管道所采用的减压阀，当流体经过笼筒孔眼时，仅在笼筒处形成紊流(Re>4000)，经 2D 行程后，恢复为层流(Re≤2100)，故流通值大。

4、压力平衡

减压阀上游的原油经过阀内体与阀外体间的流道，通过笼筒孔眼进入下游，活塞横面上有孔，下游的原油由此进入活塞和阀内体，在所有活动部件上承受大小相等、方向相反的作用力，原油沿笼筒孔眼进入时所产生的压力方向与活塞沿笼筒轴向移动的方向垂直，因此执行机构推动活塞来回移动以调节原油流通量时，不需克服轴向力，仅需克服密封机构的弹性摩擦力。减压阀执行机构小巧，结构紧凑。

5、传动机构操作准确

活塞是由成 90° 的角式传动机构操作的，由于活塞杆与阀杆的齿间隙为 0.1mm，从而保证齿条传动机构的操作无“滞后”现象。

6、气源系统SFY46T组合式减压阀

气源系统有两个压力为 1.0MPa、体积为 10m3 的储气钢罐，并联工作，可保证在停电情况下减压阀继续工作 20min。

（二）天燃气减压阀组产品运用：

煤气调压阀组适用于炼铁厂高炉系统，通过对气体流量调节来保证炉顶压力稳定在一定范围内。安装于除尘装置（湿式除尘或干式除尘）之后的净煤气管道上。也适用于其它需要通过流量、压力调节来保持稳定生产的气体介质管路系统。

（三）天燃气减压阀组安装知识：

本阀组安装在水平管道上时无方向要求，但常通管应置于阀组下方，以保证在系统温度下降时冷凝水的排出。安装在垂直管路上时应考虑电动执行器的工作位置。

（四）天燃气减压阀组主要材料：

阀体、连接筒、大小法兰、蝶板：采用碳素钢。

阀杆：采用合金钢。

密封垫：采用石墨橡胶。

（五）优点介绍:

煤气调压阀组最大的特点是能在无电、无气的场所工作。既节省了能源，而压力设定值在运行中可随意调整，因而它广泛用于石油、深冷、电子、化工、天然气、食品等各种燃气门站、区域调压和气体、液体的调压要求。

能减动压和静压,并将阀前介质传递至阀后,且阀后压力在一定范围内可以自由调节的阀门。按结构型式可分为直接驱动的直接式减压阀和设有先导装置的先导式减压阀。
（2）可调式减压阀的组成（沿水流方向）
A、控制阀;B、过滤器;C、阀前后的压力表;D、可调式减压阀;E、可曲挠橡胶接头或管道伸缩器;F、控制阀门。
注:A、当可调式减压阀主阀体带有压力表时,减压阀组可不设置压力表。
B、当可调式减压阀主阀体自身带有过滤装置时,减压阀组可不设过滤器。
C、安装现场应有拆卸过滤装置的空间。
（3）生活、生产、消防给水和热水供应系统,在需要减静压的场所,并符合下列情况时,应装设给水减压阀：
（4）减压阀宜设置两组，其中一组备用。
（5）减压阀的设置诮便于管理、操作、安装和维修;减压阀不宜设置在吊顶和住宅户门内;当减压阀设置在管道井内时应留出足够的空间。

2 天燃气减压阀组工艺对象简述 唐钢2560m3高炉的顶压控制由减压阀组及唐钢北区动力厂与之配套的余压发电（TRT）设备组成，如图1所示。
