自动喷水灭火系统减压阀

消防给水系统减压阀管径的确定

上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。建筑内部给水管道水力计算的目的是求定各计算管段设计秒流量后，正确求定各管段的管径、水压损失，决定建筑内部给水系统所需的水压。在求得管网中各设计管段的设计流量后，根据水力学中流量公式可知，只需选定了设计流速，便可求得管径D。

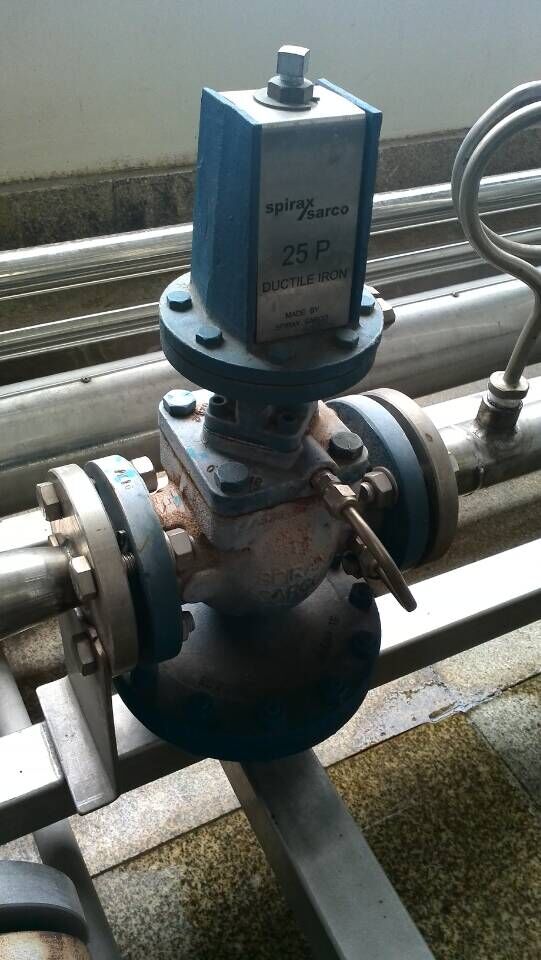

减压阀是用节流方法使出口压力低于进口压力, 并保持出口压力近于恒定的一种压力控制阀。是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。
    减压阀选型参考：
    1、小口径水管路中，一般选用丝扣铜减压阀。（如需测定压力，用带压力表减压阀）
    2、高层建筑水力管道，一般采用薄膜弹簧式减压阀或200X水力减压阀。
    3、一般蒸汽管路中用蒸汽专用减压阀。
    4、在低压、中小口径的蒸汽介质，可以用波纹管直接作用式减压阀。
    5、在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀
    6、气体减压阀一般用于控制空气、氧气、氮气、氨气等介质。
    7、压降比例在2:1、3:1、3:2、4:1、5:2时，使用比例式减压阀。
    8、钢制瓶罐非腐蚀性气体，一般选用气体减压器。
    9、实验室、气体吹扫系统、气体汇流排、测试设备等，一般采用不锈钢背压器。
（注：选型时，软密封结构，在规定的时间内不得有渗漏；金属硬密封结构，其渗漏量应不大于最大流量的0.5%）
减压阀的优点：

1、降压效果好

输油管道的减压阀为三层笼筒，为多级导向迷宫式笼筒，每层笼筒止有 960 个孔，孔的直径为 5mm，笼简间距为 7mm，流体三次经过收缩断面，因而降压效果明显，此种类型的减压阀减压范围可由 40MPa 降为 0.1MPa，输油管道由 7MPa 降压为 1MPa 即满足要求。

2、消声效果好

当减压阀满负荷运行时，噪音非常小，为 60~70dB。

3、流通量大

老管道节流时常采用孔板法兰，需经过 4D~6D(D 为管径)的行程后，方由紊流恢复为层流。

输油管道所采用的减压阀，当流体经过笼筒孔眼时，仅在笼筒处形成紊流(Re>4000)，经 2D 行程后，恢复为层流(Re≤2100)，故流通值大。

4、压力平衡

减压阀上游的原油经过阀内体与阀外体间的流道，通过笼筒孔眼进入下游，活塞横面上有孔，下游的原油由此进入活塞和阀内体，在所有活动部件上承受大小相等、方向相反的作用力，原油沿笼筒孔眼进入时所产生的压力方向与活塞沿笼筒轴向移动的方向垂直，因此执行机构推动活塞来回移动以调节原油流通量时，不需克服轴向力，仅需克服密封机构的弹性摩擦力。减压阀执行机构小巧，结构紧凑。

5、传动机构操作准确

活塞是由成 90° 的角式传动机构操作的，由于活塞杆与阀杆的齿间隙为 0.1mm，从而保证齿条传动机构的操作无“滞后”现象。

6、气源系统SFY46T组合式减压阀

气源系统有两个压力为 1.0MPa、体积为 10m3 的储气钢罐，并联工作，可保证在停电情况下减压阀继续工作 20min。

1、生活或生产给水管道内的水流速度，不宜大于2.0m/s，干管流速一般采用1.2~2.0m/s。当有防噪音要求，且管径小于或等于250㎜时，生活给水管道内的水流速度可采用0.8~1.2m/s。连接卫生器具的支管为0.36~1.2m/s；干管、立管及横管1.0~1.8m/s。

2、消火栓灭火系统的水流速度不宜大于2.5m/s。

3、自动喷水灭火系统的水流速度不宜大于5.0m/s。

4、不允许断水的给水管网，如从几条引入管供水时，应假定其中有一条被关闭修理，其余引入管应按供给全部用水量进行计算；对于允许断水的给水管网，引入管应按同时使用计算。

5、引入管的管径，不宜小于20㎜。

防止管内液体流速过大，以免产生噪音。

 消防给水系统减压阀管道压力损失计算

1、管道沿程压力损失计算

2、管道局部压力损失

局部水压损失一般不按公式进行详细计算，而是按沿程水压损失的百分数确定：生活给水管道取25-30%；生活给水管道、生活-消防给水管道、生产-生产-消防给水管道取20%；消火栓系统消防给水管道取10%；生产-消防给水管道取15%。

 消防给水系统减压阀水力计算的方法和步骤

下行上给式

最不利配水点一般为距引入管起端最远最高，要求的流出压力最大的配水点。

设有水箱和水泵的给水系统，应计算水箱的容积；计算从水箱出口至最不利配水点间的压力损失值，以确定水箱的安装高度；计算从引入管起端至水箱进口间所需压力来校核水泵压力。

 消防给水系统减压阀主要技术参数和性能指标：
