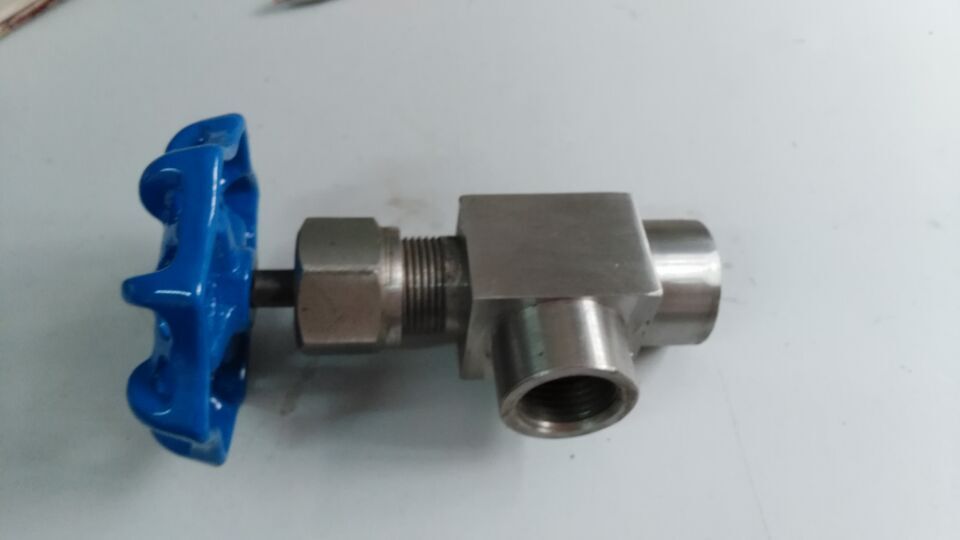

WJ11H内螺纹连接截止阀

WJ11H内螺纹波纹管截止阀-锻钢截止阀-蒸汽截止阀产品简介：上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。
内螺纹波纹管截止阀又称内螺纹连接蒸汽截止阀，采用双重的密封设计，若波纹管失效，阀杆填料也会避免泄漏，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，保证阀杆的零泄漏，是锅炉蒸汽最理想阀门。最适用于蒸汽、导热油、拒绝泄露的介质管路上。
WJ11H内螺纹波纹管截止阀-锻钢截止阀-蒸汽截止阀工作原理：
内螺纹波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
WJ11H内螺纹波纹管截止阀-锻钢截止阀-蒸汽截止阀产品特点：
★内螺纹波纹管截止阀产品结构合理、密封可靠、性能优良、造型美观。
☆密封面堆焊Co基硬质合金耐磨、耐腐、抗摩擦性能好，使用寿命长。
◆阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能。
◇双重密封，性能更可靠。
■阀杆升降位置指示，更直观。

截止阀型号编制方法：  截止阀附加代号：W波纹管、D低温、B保温；  1）截止阀类别代号：J表示截止阀；  2）截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动；  3）截止阀连接方式：4法兰连接、6焊接；  4）截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角 式、8针型；

1公斤压力指的是1公斤重的物体作用为1cm2面积上所产生的压强，可以想像一下，1公斤重（比两瓶一元钱的康师傅矿泉水重略轻）的物体全部压在一个手指头上所产生的压强。  我们来计算一下， 1MPa=1×106Pa 1Pa=1N/1m2  1MPa=106N/m2=106N/104cm2=100N/cm2  重力加速度g约等于9.8 N/KG，为方便计算，g按整数10。 1KG的物体重力=1KG×10N/KG=10N  1公斤压力是1KG的重力作用于1cm2面积上产生的压强，即 1公斤压力=10N/cm2 1MPa=100N/cm2=10×10N/cm2 即1MPa压力等于10公斤压力。5）截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；  6）截止阀公称压力：16表示压力1.6mpa十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；  7）截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；  如：WJ41H-16C波纹管截止阀，W波纹管、J截止阀、4法兰、1直通式、H不锈钢、16压力十六公斤、 C碳钢。
单位说明：  Pa，压强单位，中文名称为“帕斯卡”，简称“帕”，即牛/平方米，1帕=1牛/平方米  M，数量单位，M即million，数值为一百万  N，物理力学单位，简称牛，是一种衡量力的大小的国际单位，两个鸡蛋的重力约为1N（0.1千克的物体的重量）  m，长度单位，米 m2，面积单位，平方米 cm2，面积单位，平方厘米 KG，重量单位，千克，公斤

WJ11H内螺纹波纹管截止阀概述：
波纹管截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。波纹管截止阀广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。

WJ11H内螺纹波纹管截止阀性能规范：
