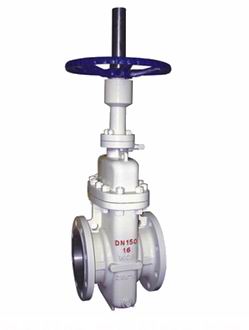

（K）Z43WF-16C带导流孔平板闸阀
Z43F带导流孔平板闸阀的特点：上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。
碳钢闸阀是闸阀系统中得一种，只不过在材质会有不同的区别，材质是碳钢，启闭件是闸板，闸板的运动方向和流体方向相垂直的，只能作全开和全关，不能用作调节和节流之用。闸板有两个密封面，最常用的碳钢闸阀的两个密封面形成楔形、楔形角也会随着阀门的参数而改变，通常为50。闸阀是使用很广的一种阀门，一般小口径的切断装置都选用它，江苏花山阀门的闸阀有以下优点：
铸铁闸阀
闸阀的分类：
1）平行式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。
2）楔形闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀。
2． 按阀杆的构造闸阀又可分为
1） 明杆闸阀：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。
2）暗杆闸阀：阀杆螺母在阀体内，与介质直接接触。
其中楔式闸阀的闸板可以形成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，用来改进其工艺性。碳钢闸阀阀体是精密铸造的，精确的几何尺寸使得阀体内部不需要任何精加工就能够保证阀门拥有良好的密封性。
（1） 轭架套管 ? 铝青铜轭架套管配置针形止推轴承，最大程度减少操作扭矩。
Z43F带导流孔平板闸阀执行标准：
设计规范
结构长度
连接法兰
试验与检验
压力-温度
产品标识
JB/T5298
JB/T5298
JB/79
JB/T5298
GB9131
GB/T12220
API6D
API6D
ANSI-16.5
API6D
ANSI B16.34
MSS SP-25
Z43F带导流孔平板闸阀产口性能规范：
设计等级
常温下试验压力（MPa）
适用温度℃
适用介质
壳体
左密封
左密封
低压密封
“G”型
“D”型
普通型
“抗硫”型
“基本”型
公称压力PN（MPa）
1.6
2.4
1.76
1.76
0.6
-29～50
-45～21
-2～121
H2S和CO2总含量大于500mg/m2的介质
石油天然气、水等
2.5
3.75
2.75
2.75
0.6
4.0
6.0
4.4
4.4
0.6
6.4
9.6
7.04
7.04
0.6
磅级Lb
150
3.0
2.2
2.2
0.6
300
7.7
5.6
5.6
0.6
Z43F带导流孔平板闸阀主要零部件材料：
阀门/阀盖
WCB
WC6
A352-LCB
A351-CF8M
闸板
2Cr13+ENP
20CrMoV+STL
ANSO410+ENP
ANSI316+ENP
阀杆
2Cr13
2Cr13
A182-A6a
A182-A316S
阀座
25+PTFE
20CrMoV+STL
A105+PTFE
A182-F316+PTFE
填料
NBR/FPM
柔性石墨/Flexible Graphite
聚四氟乙烯/PTFE+F
垫片
-
螺栓
35
35CrMo
A193-B7M
A193-B8
适用介质
水、油口、蒸汽
蒸汽、油品
丙烷、乙烯
硝酸类
Z43F带导流孔平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa：
1.6MPa
DN
L
D
D1
D2
Do
f
b
H
H1
n-Φd
凸面法法
50
178
160
125
100
250
3
16
584
80
4-Φ18
65
190
180
145
120
250
3
18
634
95
4-Φ18
80
203
195
160
135
250
3
20
688
100
8-Φ18
100
229
215
181
155
300
3
20
863
114
8-Φ18
125
254
245
210
185
350
3
22
940
132
8-Φ18
150
267
280
240
210
350
3
24
1030
150
8-Φ23
200
292
335
295
265
350
3
26
1277
168
12-Φ23
250
330
405
355
320
400
3
30
1491
203
12-Φ25
300
356
460
410
375
450
4
30
1701
237
12-Φ25
350
381
520
470
435
500
4
34
1875
265
16-Φ30
400
406
580
525
485
305
4
36
2180
300
16-Φ30
450
432
640
585
545
305
4
40
2440
325
20-Φ34
500
457
705
650
608
305
4
44
2860
360
20-Φ41
600
508
840
770
718
305
5
48
3450
425
20-Φ41
700
610
910
840
788
305
5
50
3960
460
24-Φ41
800
660
1020
950
898
305
5
52
4550
512
24-Φ41
900
711
1120
1050
998
250
5
54
5250
565
28-Φ48
1000
811
1250
1170
1110
250
5
56
5870
630
28-Φ18
2.5MPa
50
178
160
125
100
250
3
20
584
80
4-Φ18
凸面法法
65
190
180
145
120
300
3
22
634
95
8-Φ18
80
203
195
160
135
350
3
22,
388
100
8-Φ18
100
229
230
190
160
350
3
24
863
114
8-Φ23
125
254
270
220
188,
350
3
28
940
132
8-Φ25
150
267
300
250
218
400
3
30
1030
150
8-Φ25
200
292
360
310
278
450
3
34
1277
168
12-Φ25
250
330
425
370
332
500
3
36
1491
203
12-Φ30
300
356
485
430
390
305
4
40
1701
237
16-Φ30
350
381
550
490
448
305
4
44
1875
265
16-Φ34
400
406
610
550
505
305
4
48
2180
300
16-Φ34
450
432
660
600
555
305
4
50
2440
325
20-Φ34
500
457
730
660
610
305
4
52
2860
360
20-Φ41
600
508
840
770
718
305
5
56
3450
425
20-Φ41
700
610
955
875
815
305
5
60
3960
460
24-Φ48
800
660
1070
990
930
305
5
64
4550
512
24-Φ48
900
711
1180
1090
1025
-
5
66
5250
595
28-Φ54
1000
811
1305
1210
1140
-
5
68
5870
660
28-Φ48
六、带导流孔平板闸阀PN4.0MPa-10.0MPa：
1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。
①流体阻力小。
②开闭所需外力较小。
③介质的流向不受限制。
④全开时，密封面受工作介质的冲蚀比截止阀小。
⑤体形比较简单，铸造工艺性较好。
1． 按闸板的构造可分
碳钢闸阀
（2） 阀杆 ? 螺纹长度直到托架；销钉和点焊；具有稳定性。
（3） 压力密封 ? 结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现最好的阀帽密封。
（4） 阀座环 ? 焊接阀座环垂直于流动通道，易于维护。
（5） 执行机构 ? 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
（6） 轭架 ? 完全装配式轭架通过抗震测试，易于维护和安装执行机构。
（7） 压盖 ? 两件式，自调节压盖，避免被弹出。
（8） 整体后座 ? 硬面，使用寿命最长。
（9） 阀瓣 ? 弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
（10） 整体止动 ? 整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。
RF
（K）Z43WF-16C
（K）Z543WF-16C
（K）Z643WF-16C
（K）Z943WF-16C
RF
（K）Z43WF-25
（K）Z543WF-25
（K）Z643WF-25
（K）Z943WF-25
