国标波纹管闸阀
WZ41H波纹管闸阀 产品结构特点
上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。国标波纹管闸阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。 波纹管闸阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。纹管闸阀只适用于全开和全关，不允许作调节和节流。本类阀门在管道中一般应当水平安装。,纹管闸阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀体时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。波纹管闸阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。
碳钢闸阀是闸阀系统中得一种，只不过在材质会有不同的区别，材质是碳钢，启闭件是闸板，闸板的运动方向和流体方向相垂直的，只能作全开和全关，不能用作调节和节流之用。闸板有两个密封面，最常用的碳钢闸阀的两个密封面形成楔形、楔形角也会随着阀门的参数而改变，通常为50。闸阀是使用很广的一种阀门，一般小口径的切断装置都选用它，江苏花山阀门的闸阀有以下优点：

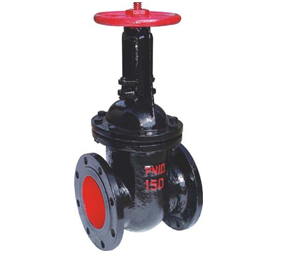

铸铁闸阀
闸阀的分类：
1）平行式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。
2）楔形闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀。
2． 按阀杆的构造闸阀又可分为
1） 明杆闸阀：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。
2）暗杆闸阀：阀杆螺母在阀体内，与介质直接接触。
其中楔式闸阀的闸板可以形成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，用来改进其工艺性。碳钢闸阀阀体是精密铸造的，精确的几何尺寸使得阀体内部不需要任何精加工就能够保证阀门拥有良好的密封性。
◆WZ41H波纹管闸阀其主要结构特点
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
WZ41H波纹管闸阀技术规范
①流体阻力小。
②开闭所需外力较小。
③介质的流向不受限制。
④全开时，密封面受工作介质的冲蚀比截止阀小。
⑤体形比较简单，铸造工艺性较好。
1． 按闸板的构造可分
碳钢闸阀
1、产品结构合理、密封可靠、性能优良、造型美观；
结构形式
BB-BG-OS & Y
驱动方式
手动
电动
设计标准
GB12234
结构长度
GB12221
连接法兰
GB9113、JB79、HG20596
试验和检验
JB/T 9092、GB/T13927
◆WZ41H波纹管闸阀产品性能规范
