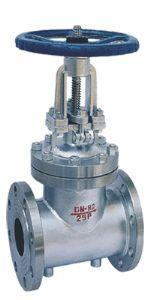

Z41FPF（F46）衬氟闸阀
、Z41F衬氟闸阀特点：
上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。1.阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
碳钢闸阀是闸阀系统中得一种，只不过在材质会有不同的区别，材质是碳钢，启闭件是闸板，闸板的运动方向和流体方向相垂直的，只能作全开和全关，不能用作调节和节流之用。闸板有两个密封面，最常用的碳钢闸阀的两个密封面形成楔形、楔形角也会随着阀门的参数而改变，通常为50。闸阀是使用很广的一种阀门，一般小口径的切断装置都选用它，江苏花山阀门的闸阀有以下优点：
铸铁闸阀
闸阀的分类：
1）平行式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。
2）楔形闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀。
2． 按阀杆的构造闸阀又可分为
1） 明杆闸阀：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。
2）暗杆闸阀：阀杆螺母在阀体内，与介质直接接触。
其中楔式闸阀的闸板可以形成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，用来改进其工艺性。碳钢闸阀阀体是精密铸造的，精确的几何尺寸使得阀体内部不需要任何精加工就能够保证阀门拥有良好的密封性。
三、Z41F衬氟闸阀技术规范：
设计标准
GB12234
结构长度
GB12221
法兰标准
JB/T79-94
GB9113.1-26
检验试验
GB/T13927
驱动方式
手动、电动、气动
四、Z41F衬氟闸阀零件材料：
序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸阀
Z
C
P
R
PL
RL
1
阀体/端盖/闸板
HT250
WCB
CF8
CF8M
CF3
CF3M
2
阀杆
1Cr13
2Cr13
1Cr18Ni9
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
衬里/阀座
PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4）
4
填料/压盖
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE（F4）
PTFE（F4）
PTFE（F4）
6
活节螺栓
35
1Cr17Ni2
1Cr17Ni2
7
阀杆螺母
ZCuAI10Fe3
ZCuAI10Fe3
ZCuAI10Fe3
8
紧固螺母
45
1Cr17Ni2
1Cr18Ni9Ti
9
螺母
0Cr18Ni9
0Cr18Ni9
10
手轮
WCB
WCB
WCB
五Z41F衬氟闸阀连接尺寸：
公称通径
标准值
参考值
DN（mm）
NPS（inch）
L
D
D1
D2
f
b
Z-Фd
W
D0
H
WT（Kg）
PN0.6MPa
15
1/2
130
80
55
40
2
12
4-Ф12
100
100
120
5
20
3/4
150
90
65
50
2
14
4-Ф12
100
120
140
6
25
1
160
100
75
60
2
14
4-Ф12
120
130
150
7
32
11/4
180
120
90
70
2
16
4-Ф14
120
156
185
10
40
11/2
240
130
100
80
3
16
4-Ф14
160
165
205
18
50
2
250
140
110
90
3
16
4-Ф14
160
350
400
25
65
21/2
270
160
130
110
3
16
4-Ф14
180
370
435
30
80
3
280
185
150
125
3
18
4-Ф18
180
430
510
43
100
4
300
205
170
145
3
18
4-Ф18
220
495
595
58
125
5
325
235
200
175
3
20
8-Ф18
220
610
735
100
150
6
350
260
225
200
3
20
8-Ф18
240
670
820
115
200
8
400
315
280
255
3
22
8-Ф18
240
815
1015
145
250
10
450
370
335
310
3
24
12-Ф18
240
965
1215
230
300
12
500
435
395
362
4
24
12-Ф23
280
1140
1440
335
350
14
550
485
445
412
4
26
12-Ф23
280
1275
1625
540
400
16
600
535
495
462
4
28
16-Ф23
320
1445
1845
670
450
18
650
590
550
518
4
28
16-Ф23
320
1530
1980
780
500
20
700
640
600
568
4
30
16-Ф23
360
1725
2225
850
Z41F衬氟闸阀外形尺寸：
2.密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3.填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4.带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5.介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
①流体阻力小。
②开闭所需外力较小。
③介质的流向不受限制。
④全开时，密封面受工作介质的冲蚀比截止阀小。
⑤体形比较简单，铸造工艺性较好。
1． 按闸板的构造可分
碳钢闸阀
