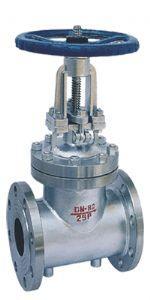

大口径铸铁闸阀
大口径铸铁闸阀Z41T产品说明
铸铁闸阀广泛应用于国防、科研、航天、电子、机械、冶金、石油，化工，能源、环保、生物医药、制冷、食品等各种领域。上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。
碳钢闸阀是闸阀系统中得一种，只不过在材质会有不同的区别，材质是碳钢，启闭件是闸板，闸板的运动方向和流体方向相垂直的，只能作全开和全关，不能用作调节和节流之用。闸板有两个密封面，最常用的碳钢闸阀的两个密封面形成楔形、楔形角也会随着阀门的参数而改变，通常为50。闸阀是使用很广的一种阀门，一般小口径的切断装置都选用它，江苏花山阀门的闸阀有以下优点：
铸铁闸阀
闸阀的分类：
1）平行式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。
2）楔形闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀。
2． 按阀杆的构造闸阀又可分为
1） 明杆闸阀：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。
2）暗杆闸阀：阀杆螺母在阀体内，与介质直接接触。
其中楔式闸阀的闸板可以形成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，用来改进其工艺性。碳钢闸阀阀体是精密铸造的，精确的几何尺寸使得阀体内部不需要任何精加工就能够保证阀门拥有良好的密封性。
1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
设计制造：按GB/T12234-89的规定
①流体阻力小。
②开闭所需外力较小。
③介质的流向不受限制。
④全开时，密封面受工作介质的冲蚀比截止阀小。
⑤体形比较简单，铸造工艺性较好。
1． 按闸板的构造可分
碳钢闸阀
一、大口径铸铁闸阀Z41T主要特点及用途
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料、密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5.广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
二、大口径铸铁闸阀Z41T执行标准
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定
传动方式：手动、电动、齿轮传动
三、大口径铸铁闸阀Z41T 主要技术参数
型号
公称压力MPa
试验压力MPa
工作温度
使用介质
密封
强度
Z41T-10
1.0
1.1
1.5
≤200℃
水、蒸汽、油
Z41T-10
Z41W-10
≤100℃
油品、煤气
四、大口径铸铁闸阀Z41T主要零件材
型号
阀体、阀盖、闸板
闸板
密封圈
阀杆螺母
阀 杆
填 料
Z41H-10
灰铸铁、铸 钢
碳钢+合金钢
不锈钢、合金钢
青铜
碳钢、不锈钢
浸油石棉盘根
Z41W-10
灰铸铁
灰铸铁
黄铜
碳钢
Z41T-10
灰铸铁
灰铸铁+黄铜
黄铜
碳钢、黄铜
五大口径铸铁闸阀Z41T 主要外形尺寸及重量
