衬里视镜

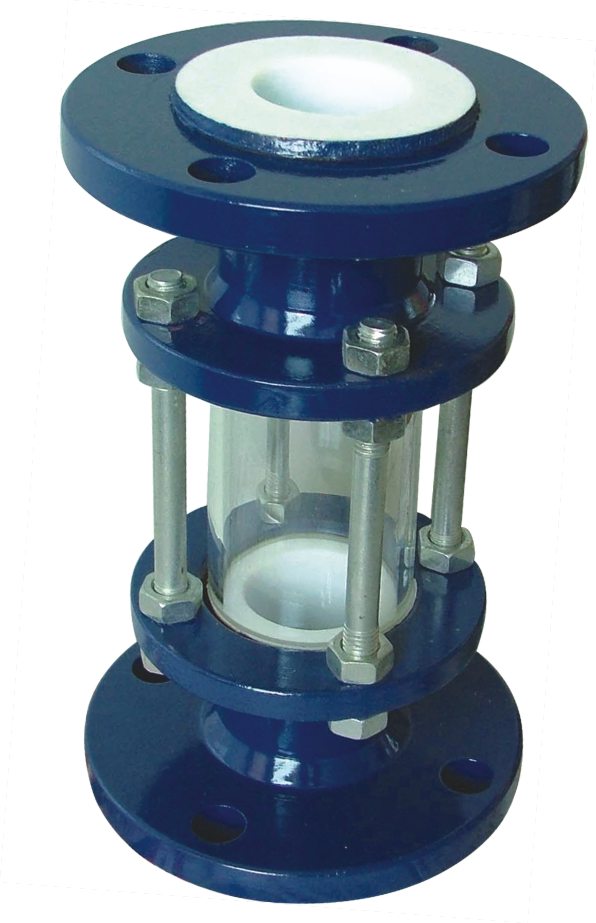

衬氟视镜又名衬里视镜,国家执行标准（HG/T21622-1990）.用以观测管路或设备中单元流体的流量、色泽变化，直接监控化工工艺流程。视镜体采用碳钢精铸，内衬氟塑料（F46）， 镜片选用优质钢化玻璃，具有最佳的耐腐蚀性能和机械强度，且有外型美观、强度高、经久耐用的特点。广泛使用于石油、化工、农药、染化、制酸制碱等行业，是目前防腐设备最理想的选择。上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。的安装需要注意以下几点情况,视镜安装位置的选择是首先必须注意的,理想的直通视镜的安装位置必须是光线充足,高度合适,没有影响视线的障碍物.

1、直通视镜应安装在需要观察的部位，若管道内部光线观察不到，可以加上一个合适的光源；

2、不直通视镜安装高度以操作者观察方便为宜，内部应没有阻碍视线的部件；

3、直通视镜安装位置应避开震动厉害,容易有物品掉落的地方。 管道视镜与管路或设备之间的连接方式的选择是否正确合适，关系到视镜的性价比,同时会直接影响到管道与管道视镜产生跑、冒、滴、漏现象的机率。常见管道视镜的连接方式包括：法兰连接、对焊连接、螺纹连接、卡箍连接、对夹连接,软管接头连接等连接形式。

1、法兰连接

法兰连接是视镜阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。

法兰连接是管道视镜中用得最多的连接形式。

法兰有突面（RF）、平面（FF）、凸凹面（M,FM）等之分。

2、对夹连接 管道视镜安装在两片法兰中间，用螺栓直接将视镜及两头管道穿夹在一起的连接形式。

3、焊接连接

 对焊连接：视镜两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。

 承插焊连接：视镜两端按承插焊要求加工，与管道通过承插焊连接。

4、螺纹连接

 螺纹连接是一种简便的连接方法，常用于小口径管道视镜。视镜按照螺纹标准加工，有内螺纹和外螺纹两种。与管道上螺纹对应.

螺纹连接分两种情况：a、直接密封：内外螺纹直接起密封作用。为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中，聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

b、间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

5、卡箍连接

这是一种快速连接方法，它只需两个螺栓，适用于经常拆卸的低压视镜。如卫生级快装视镜。

6.皮管接头连接

  皮管接头连接方式适合采用胶管的管路上,连接方便简单,密封可靠.

7、其它的连接方式

以上是视镜中最常用的连接方式.但是使用者有时候无法采用常规的连接方式,要根据具体情况具体对待。另外设计或是混合连接方式.

备注：a、各种连接方式都须参照相应的标准，需要明确了解用户要求的标准，避免所选用的管道视镜出现无法安装的情况；b、通常大直径的管道与阀门连接采用法兰式连接，小直径的管道与阀门用螺纹式连接。

附录:

常用的螺纹有五大类：米制普通螺纹、英制普通螺纹、螺纹密封管螺纹、非螺纹密封管螺纹、美国标准管螺纹。概括介绍如下：

a、国际标准ISO228/1、DIN259，为内外平行螺纹，代号G或PF（BSP.F）；

b、德国标准ISO7/1、DIN2999、BS21，为外牙锥形、内牙平行螺纹，代号BSP.P或RP/PS；

c、英国标准ISO7/1、BS21，内外锥形螺纹，代号PT或BSP.Tr或Rc；

d、美国标准ANSI B21，内外锥形螺纹，代号NPT<BR>G（PF）、RP（PS）、Rc（PT）牙型角均为55°，NPT牙型角为60°  BSP.F、BSP.P及BSP.Tr统称为BSP牙。

美国标准管螺纹包括五种： 一般用途的锥管螺纹NPT，管接头用直管内螺纹NPSC，导杆连接用锥管螺纹NPTR，机械连接用直管螺纹NPSM（自由配合的机械连接）和NPSL（带锁紧螺母的松配合机械连接）。属于非

螺纹密封管螺纹（N：美国国家标准；P：管子；T：锥形）。

直通视镜安装的注意事项:

1、直通视镜安装，视镜法兰盘必须清洁并且没有损坏，经专业人员进行操作；

2、直通视镜镜片安装，确保视镜座平整光滑，镜片与视镜座之间的密封垫安装平整，密封垫没有损坏并且不粘油脂。在紧固螺钉前确保视镜座与盖子安装正确，然后慢慢对角紧固螺钉；

3、铰接或螺纹连接的视镜装置在工作前要确保密封垫安装良好。如有必要，可对螺栓进行重新紧固。确保视孔与视镜孔之间的密封垫安装正确，连接法兰没有损坏，并调整好连接螺钉。不仅要确保与视镜镜片连接的配件密封良好，还要确保视镜与焊接法兰之间密封均良好。并确保容器内的压力不超过额定压力；

4、安装后不能对直通视镜有其它的附加压力，否则会造成视镜受力不均匀，导致视镜玻璃破裂

衬氟视镜价格较高，所处的工况环境恶劣，不是有毒有害的化学物质，便是腐蚀性很强各类酸碱或有机溶济，使用不当将会产生重大经济损失和严重后果。正确的使用和维护视镜能延长衬氟视镜的使用寿命，杜绝各类事故的发生，保障管道的正常运行。因此，使用中必须注意下列各点：1.使用前，仔细阅读产品使用说明书。

2.按铭牌上或说明书上规定的压力、温度、使用介质范围内使用。

3.使用时防止衬氟视镜因温度变化产生过大的管道应力，尽量减小温度变化，并在视镜前后增加U形膨胀节。

4.对于有些介质不稳定且易分解（如某些介质的分解会引起体积膨胀造成工况压力不正常升高）会引起阀门破坏或泄漏，应采取措施消除或限制引起不稳定介质分解的因素。在视镜选型时，应考虑介质不稳定易分解可能造成的工况变化而选择有能自动泄压装置的衬氟视镜。

5.对于有毒、易燃、易爆、强腐蚀性介质管道上的衬氟视镜，严禁在带压状态下更换填料。尽管衬氟视镜在设计上有上密封功能，但也不推荐在带压状态下更换填料。

6.对于具有自燃性介质的管道，要采取措施确保环境温度及工况温度不得超过介质的自燃点，防止因阳光照射或外部火灾发生时带来的危险。

7.对于管道剧烈而长期的振动，要采取措施消除，避免因此而导致氟塑料衬里视镜损坏。

8.衬氟视镜在使用过程中，氟塑料密封面因质地较软，经常会因介质结晶、固体颗粒将密封面损伤，导致密封泄漏，发现后及时整修或更换密封件。

9.衬氟视镜中法兰处一般不加垫片。如遇到中法兰处渗漏，可均匀地拧紧中法兰螺母来消除渗漏。如果是中法兰密封面损坏，则要采取修复密封面和加中法兰垫片来解决。

10.拆卸这类衬氟视镜时，应注意衬氟视镜管道中是何介质，是使用过的，还是新安装的。如使用介质是有毒、易燃、易爆物质，工作人员应戴防护面罩和胶手套，穿防护服按照操作规程作业。避免在拆卸时发生意外，杜绝事故发生。

衬氟视镜用以观测管路或设备中单元流体的流量、色泽变化，直接监控化工工艺流程。是晶体采用碳钢精铸，内衬氟塑料（F46），镜片选用优质钢化玻璃，具有最佳的耐腐蚀性能和机械强度，且有外形美观、强度高、经久耐用的特点。广泛使用于石油、化工、农药、染化、制酸制碱等行业，是目前防腐设备最理想的选择。

衬氟视镜性能参数：
