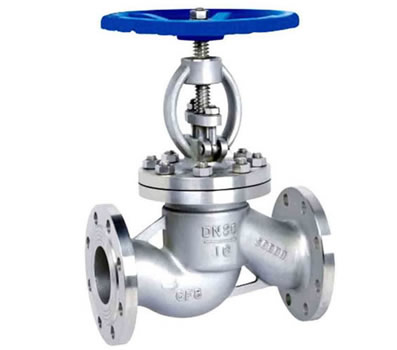

制药生产专用截止阀

【YJ41F抗生素截止阀设计和制造标准】

上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀设计与制造：GB/T12235
法兰尺寸：JB/T79.1
结构长度：GB/T12221
检验与试验：JB/T9092

设计按GB/T12235的规定；
结构长度按企业标准的规定；
法兰按JB/T79-94的规定；
压力试验按GB/T13927的规定。

YJ41F抗生素截止阀结构特点：

A105是美国ASTM标准号，A代表的是普通碳素结构钢。标准名：管道部件用碳素钢锻件。因为这个标准里只规定了一种碳钢锻件，A105也就算一种锻件碳钢牌号。A105也是一种材质代号,属于特殊钢材，是一种冷锻钢。A105是一种低碳钢锻件，与20钢类似。其标准有两个，一是美国标准《ASTM A105/A105M管道元件用碳钢锻件》，二是中国标准《GB/T12228-2006 通用阀门 碳素钢锻件技术条件》。 材料牌号: A105 标准： ASTM A105 管系部件用碳素钢锻件国家与地区： USA 钢组： 结构钢 对照： 1.0402 European Union / EN 比较 1.0406 European Union / EN 比较 1.0477 European Union / EN 比较 1.0478 European Union / EN 比较 1.0501 European Union / EN 都是碳钢  WCB是铸钢，适用于大口径中低压阀门。

A105

是锻钢，适用于小口径阀门或高压阀门。  WCB是铸造的碳钢，A105是锻造的碳钢，都是用做阀门阀体的，铸造的阀体可能有气泡砂眼等瑕疵，锻造致密性更好一些，能减少气泡砂眼等。一般用WCB或WCC（含C量不一样）做阀体，对一些要求比较高的场合，比如减温减压器，如果温度不超过427摄氏度，就常用A105   锻造工艺比铸造工艺少沙眼 气孔  更适合使用在天然气球阀上 但A105阀门 整体成本上比WCB 高很多  A216—WCB 美标材料牌号，A216代表碳钢大类，旗下常用的牌号有： A216—WCA/B/C、A216—WC9、A216—WC6、A216—WCC等  W的含义是“weld—焊接”代表此钢材有很好的焊接性能，C的含义是“碳—碳钢”，基本牌号有ABC三种，A最差C最好，B中等且最常用。 WCB 普通铸钢碳钢 最高使用温度 425度 WC6/WC9 高温铸钢碳钢 最高使用温度550度 WCC 低温铸钢碳钢 最低使用温度 -50度比较
成分C:≤0.35 Si:≤0.35 Mn:0.6-1.05 S:≤0.050 P:≤0.040，Cu≤0.4 Ni≤0.4 Mo≤0.12 V≤0.08 Cr≤0.3
机械性能介于20号锻钢与16Mn锻钢之间。
机械性能（Mpa )
抗拉强度:（σb）≥485Mpa
屈服强度（σs）≥250Mpa
后伸长率（δ）≥22%
断面收缩率（ψ）≥30%
硬度≤HB187
注意：管道体系中，一般A105可以代替20号，但20号不能完全代替A105，因为强度差异还是较大的。但A105耐SCC性比20号稍差。
型        号：H61H
口径形式：DN10-DN100
压力等级：1.6MPA-32MPA
连接形式：焊接
密封形式：硬密封
用途: 截断
驱动方式: 手动
流动方向:单向
温度范围：-29℃-425℃
阀体材质：碳钢
介质范围：水、溶剂、天然气、氧气、过氧化氢、甲烷、乙烯等
适用范围：矿山工业、石油工业、长管输线、化工、造纸、制药、水利、电力、市政、钢铁

1、抗生素KJ截止阀延续抗生素截止阀的优点，设计合理，无死角，能有效的降低制药生产中的染菌率，为抗生素无菌生产提供了可靠的保证；

2、抗生素截止阀结构精密，密封性能好，杜绝了跑、冒、滴、漏、节约了能源消耗，为车间文明生产提供了有利条件；

3、抗生素截止阀材质可靠、制作精细、经久耐用，密封采用聚四氟乙烯，耐腐蚀性能强，大修时只需更换垫片，拆卸容易、维修方便，降低了成本、提高了经济效益；
4、抗生素截止阀使用范围广，不仅代替接种站的三通隔膜阀，而且可以广泛使用在原料药车间的结晶罐等工艺管道上，效果良好。

YJ41F抗生素截止阀 外形尺寸
