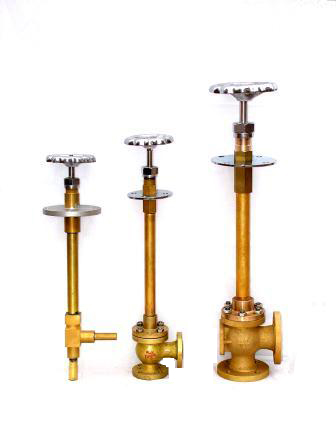

低温角式加长杆截止阀

DJ64Y角式低温截止阀 概述：

上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。低温角式截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。

2.5mpa即25公斤的压力，不能换算成公斤。

MPA是压强单位:兆帕斯卡.
1标准大气压=0.1MPa=760mmHG水银柱.
1大气压=1.03323kg/cm2.的压力.
1MPA=10大气压力=10.3323kg/cm2.
即相当于10.332公斤/平方厘米的压力.
2.5MPA = 2500 kpa = 2500 000 pa
2.5MPA = 25 大气压（atm）= 25 千克/平方厘米（kg/cm2）= 25 巴（bar） = 250 米水柱
这是很大的压强,等于指甲（约1平方厘米）上放50斤（25公斤）重物!
截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。 根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。   简介截止阀又称球形阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣  截止阀(12张)  下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。按连接方式分为三种：法兰连接、丝扣连接、焊接连接。近几年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。本阀要水平安装  截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时.流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。      铸铁丝扣截止阀    工作原理截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。  截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。  截止阀只许介质单向流动，安装时有方向性。截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。      丝扣截止阀图解    分类根据通道方向1）直通式截止阀  2）直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。   3）角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。
还有马德堡半球实验：把两个半圆的铁球合在一起,抽去里面的空气,用绳子拴上马,让马拉开半球.左右共用了16匹马才把那两个铁球分开. 半个球=8匹马的力量,这还只是一个大气压.你这25个大气压,如果是同样大小的球被抽空,然后压上25个大气压,要拉开它得用多少马啊!
Pa是国际标准度量单位“帕斯卡”的符号,是压强、应力（或强度）的单位；N是国际标准度量单位“牛顿”的符号,是力的单位.
1帕斯卡相当于每平方米面积上作用着1牛顿的力.1Pa=1N/平方米,这是国际单位制
还常用的是千克力每平方米,巴,毫米汞柱,等等,你说的正好用千克力每平方米解释
顾名思义,千克力就是一千克物体产生的(重)力,一千克力每平方米等于9.80665帕斯卡,约等于10Pa,2.5MPa等于2,500,000Pa,相当于25千克（50斤）作用在一平方厘米的面积上,还是很大的.
优点1、结构简单，制造和维修比较方便。 2、工作行程小，启闭时间短。  3、密封性好，密封面间磨擦力小，寿命较长。  4、 截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。 5、在开闭过程中密封面的摩擦力比闸阀小，耐磨。 6、通常只有一个密封面，制造工艺好，便于维修。   不锈钢截止阀    缺点1、流体阻力大，开启和关闭时所需力较大。 2、不适用于带颗粒、粘度较大、易结焦的介质。

DJ64Y角式低温截止阀工作原理：
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。波纹管密封截止阀，其关键部件——金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。阀瓣与阀体密封面经过精密研磨，组装完毕经过100%试压，全部达到零泄漏。作为辅助密封，在波纹管上面依然保 留了填料函，更增加了可靠性和安全性。高压阀门的金属波纹管均为多层结构，通过液压成形，可保证在最大压力下10000次全行程开/关寿命。适用于导热油、有毒、易燃、渗透性强、污染环境、带放射性的流体介质管路上作切断阀，也可用于调节，是创造无泄漏工厂的优质产品。本阀铸件全部采用精密铸造。 截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。截止阀的性能，主要起到切断管路介质的作用。与闸阀相比，调节性能较好，开启高度小，关闭时间短，制造与维修方便，密封面不易磨损、擦伤，密封性能较好、使用寿命长；截止阀的阀体结构设计比较曲折，因此流阻大，能量消耗大；适用于蒸汽、油品等介质，不宜用于黏度较大、带颗粒、易结焦、易沉淀的介质。中、高压截止阀，大口径截止阀可采用平衡式结构，截止阀的延伸产品-节流阀，通过改变流道截面控制介质的压力和流量，除启闭件采用流线圆锥型，其他大部分均与截止阀相同。
DJ64Y角式低温截止阀优点：
1.结构简单，制造和维修比较方便。
2.工作行程小，启闭时间短。
3.密封性好，密封面间磨擦力小，寿命较长。
截止阀缺点：
1.流体阻力大，开启和关闭时所需力较大。
2.不适用于带颗粒、粘度较大、易结焦的介质。
3.调节性能较差。
DJ64Y角式低温截止阀的安装与维护应注意以下事项：
1.手轮、手柄操作的截止阀可安装在管道的任何位置上。
2.手轮、手柄及伟动机构，不允许作起吊用。
3.介质的流向应与阀体所示箭头方向一致。
