带旁通氧截止阀

带旁通氧气专用截止阀JYU41W产品说明

    上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。旁通氧气截止阀的主要结构特点是阀门的阀杆设计为防转动结构，并设有上密封结构，阀体与阀瓣之间有导向结构，以保证阀瓣在升降过程中与阀座不产生旋转摩擦，防止产生摩擦静电。旋启式止回阀阀瓣在止回关闭时带有缓冲结构，防止阀瓣在止回时，与阀座间因快速关闭时而碰撞产生火花。

2.5mpa即25公斤的压力，不能换算成公斤。

MPA是压强单位:兆帕斯卡.
1标准大气压=0.1MPa=760mmHG水银柱.
1大气压=1.03323kg/cm2.的压力.
1MPA=10大气压力=10.3323kg/cm2.
即相当于10.332公斤/平方厘米的压力.
2.5MPA = 2500 kpa = 2500 000 pa
2.5MPA = 25 大气压（atm）= 25 千克/平方厘米（kg/cm2）= 25 巴（bar） = 250 米水柱
这是很大的压强,等于指甲（约1平方厘米）上放50斤（25公斤）重物!
截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。 根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。   简介截止阀又称球形阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣  截止阀(12张)  下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。按连接方式分为三种：法兰连接、丝扣连接、焊接连接。近几年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。本阀要水平安装  截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时.流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。      铸铁丝扣截止阀    工作原理截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。  截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。  截止阀只许介质单向流动，安装时有方向性。截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。      丝扣截止阀图解    分类根据通道方向1）直通式截止阀  2）直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。   3）角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。
还有马德堡半球实验：把两个半圆的铁球合在一起,抽去里面的空气,用绳子拴上马,让马拉开半球.左右共用了16匹马才把那两个铁球分开. 半个球=8匹马的力量,这还只是一个大气压.你这25个大气压,如果是同样大小的球被抽空,然后压上25个大气压,要拉开它得用多少马啊!
Pa是国际标准度量单位“帕斯卡”的符号,是压强、应力（或强度）的单位；N是国际标准度量单位“牛顿”的符号,是力的单位.
1帕斯卡相当于每平方米面积上作用着1牛顿的力.1Pa=1N/平方米,这是国际单位制
还常用的是千克力每平方米,巴,毫米汞柱,等等,你说的正好用千克力每平方米解释
顾名思义,千克力就是一千克物体产生的(重)力,一千克力每平方米等于9.80665帕斯卡,约等于10Pa,2.5MPa等于2,500,000Pa,相当于25千克（50斤）作用在一平方厘米的面积上,还是很大的.
优点1、结构简单，制造和维修比较方便。 2、工作行程小，启闭时间短。  3、密封性好，密封面间磨擦力小，寿命较长。  4、 截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。 5、在开闭过程中密封面的摩擦力比闸阀小，耐磨。 6、通常只有一个密封面，制造工艺好，便于维修。   不锈钢截止阀    缺点1、流体阻力大，开启和关闭时所需力较大。 2、不适用于带颗粒、粘度较大、易结焦的介质。

     旁通氧气截止阀的阀杆与阀瓣之间的连接结构，能够自动调整阀瓣的定心位置，使阀瓣达到最佳的密封效果。 旁通氧气截止阀门内腔的流道表面为光滑，流畅，流道各处截面积应不小于阀体端部的过流面积。阀瓣的开启高度不小于1／4阀座内径。阀门的端法兰上应备有导静电螺栓孔。支架与阀杆螺母之间，轴承的润滑采用氟化脂润滑剂。 旁通氧气截止阀的支架部分采用全封闭式结构，且压紧填料时可以打开支架上的防护盖板。 全部零件采用严格的脱脂处理 氧气专用阀门符合API607第四版的防火试验要求。

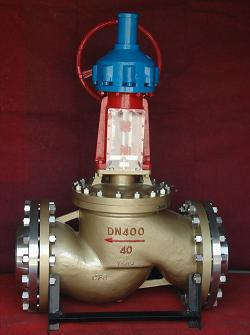

名称：氧气管路专用阀/带旁通氧气专用截止阀
型号：JYU41W
口径：250～400MM
压力：1.0～4.0Mpa
温度：常温
材料：碳钢、不锈钢、硅黄铜
设计标准：JB、GB、ANSI、BS、API、ISO、DIN、NF

是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性，以安全可靠和性能优越为设计原则，并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用阀门。阀门类型：按照冶金工业部《钢铁企业氧气管网的若干技术规定》的规定采用截止阀。体材料选用不锈钢或阻燃性极好的铜合金，密封面为本体或堆焊D802，其余内件采用不锈钢或铜合金；传动部位的润滑采用不可燃的润滑脂，并标有明显的禁油标记。在结构上，支架采用全闭封，并有导除静电装置，阀杆上配有防尘帽。上海申弘阀门有限公司的氧气管路专用阀，自投放市场以来深受各大、中型钢铁厂、制氧厂、石化厂氧气管网的信赖! 氧气专用截止阀是氧气管网专用阀门的一种.它除了具有普通截止阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,安全可靠等特点.随着冶金工业的发展.氧气专用截止阀与氧气专用球阀一起被广泛应用于钢铁,冶金,医药,化工等行业.

注:JY表示无旁通,无副阀瓣氧气截止阀

JYU表示带旁通.无副阀瓣氧气截止阀

JYK表示无旁通,带副阀瓣氧气截止阀

JYUK表示带旁通,带副阀瓣氧气截止阀

DYK快速 启闭蝶阀

QYK快速 启闭球阀
