1.0MPA法兰式水封截止阀

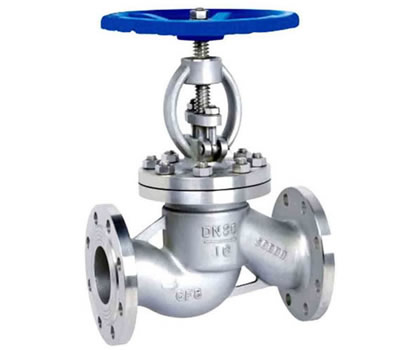

DSJ41H法兰式水封截止阀 产品概述

上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。 水封截止阀适用DS/J41H水封截止阀水封截止阀适用于公称压力PN2.5～6.4MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质于公称压力PN1.6～10.0MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质. 本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

  1MPa等于多少公斤压力  在阀门管件行业中，根据公称压力PN的大小，我们可以把公称压力小于等于1.6MPa的阀门为低压阀门，公称压力为2.5MPa、4.0MPa、6.4MPa的阀门为中压阀门，同时我们也经常会提到1.6MPa压力、2.5MPa压力和多少公斤压力、多少个标准大气压等之类的术语，那么1MPa压力到底有多大压强，1MPa压力等于多少公斤压力呢？   一、1MPa压力等于多少公斤压力  1公斤压力指的是1公斤重的物体作用为1cm2面积上所产生的压强，可以想像一下，1公斤重（比两瓶一元钱的康师傅矿泉水重略轻）的物体全部压在一个手指头上所产生的压强。  我们来计算一下， 1MPa=1×106Pa 1Pa=1N/1m2  1MPa=106N/m2=106N/104cm2=100N/cm2  重力加速度g约等于9.8 N/KG，为方便计算，g按整数10。 1KG的物体重力=1KG×10N/KG=10N  1公斤压力是1KG的重力作用于1cm2面积上产生的压强，即 1公斤压力=10N/cm2 1MPa=100N/cm2=10×10N/cm2 即1MPa压力等于10公斤压力。    二、1MPa压力等于多少个标准大气压

  1个标准大气压为101 325Pa，即101325 N/m2，而1MPa=106 Pa，所以1个标准大气压略大于0.1Mpa压力，  1个工程大气压略小于1个标准大气压，为0.1MPa压力。  所以，1MPa压力略小于10个标准大气压，1MPa压力约等于10个工程大气压。     单位说明：  Pa，压强单位，中文名称为“帕斯卡”，简称“帕”，即牛/平方米，1帕=1牛/平方米  M，数量单位，M即million，数值为一百万  N，物理力学单位，简称牛，是一种衡量力的大小的国际单位，两个鸡蛋的重力约为1N（0.1千克的物体的重量）  m，长度单位，米 m2，面积单位，平方米 cm2，面积单位，平方厘米 KG，重量单位，千克，公斤

1MPa相当于多少公斤？
没法划等号的，1Pa=1牛/平方米，一公斤的东西，F=Mg，g大约取10就可以，所以1公斤的东西F=10牛，按照公式，如果在
1平方米的面积上承受1MPa的压力，那么 F=P*S=1000000*1=1000000牛，质量M=F/10=100000千克，也就是100吨。   所以意思就是把一个100吨的东西压在1平方米大小的水平面上，那么它承受的压力是1MPa。  1Mpa=多少公斤/平方厘米？  1Mpa=1N/mm^2     =100N/cm^2  =10.2公斤力/cm^2（重力加速度=9.8）   一公斤的压力是表示在一平方厘米上的压力为一公斤的力！ 是98000pa！  回去补补基础知识吧！     工程上人们常说的多少公斤压力指kg/cm2,而压力表上常标的是MPa.

1N/m2=1Pa 1kg=9.8N 1m2=10000cm2 所以 1kg/cm2=98KPa=0.098MPa 工程上人们近似的取1MPa=10kg/cm2
  1MPa=1000KPa=100m水柱 也等于工程上常用的10公斤水压   千克力每平方厘米 lat,kgf/cm2 1kgf/cm2=98066.5Pa 千克力每平方米 kgf/m2 1kgf/m2=9.80665Pa 吨力每平方米 tf/m2 1tf/m2=9806.65Pa   1标准大气压=103215Pa
1MPa等于多少公斤力/平方厘米（Kgf/cm2） 通 常 近 似 说 ： 1MPa=10kg/cm2  。  准确的说：1MPa=9.8kg/cm2
1MPa=  6 10Pa   1千克力/平方厘米=10牛顿/10^-4平方米=10^5牛顿/平方米=10^5Pa  所 以 1MPa=10 千 克 力 / 平 方 厘 米   也就是所说的10公斤压力

DSJ41H法兰式水封截止阀 特点及优点
●产品按国家标准GB12235设计制造，结构新颖，选材合理,造形美观。连接端有法兰和焊接，可根据用户不同要求配接
●填料函设计成水密封结构，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证良好的气密性
●阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性,结构紧凑，操作灵活，检修方便，使用寿命长
●倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运
●水封截止阀适用于公称压力PN1.6～10.0MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质

DSJ41H法兰式水封截止阀设计与制造标准
设计与制造： GB/T12235 、API
法兰尺寸：JB/T79、GB/T9113
压力温度： ASME B1 6.34、 GB/T9131
结构长度： GB/T12221
对焊连接尺寸: ASME B1 6.25、GB/T12224
检验与试验： GB/T13927 、JB/T9092

DSJ41H法兰式水封截止阀 的材料明细表

DSJ41H法兰式水封截止阀应用

DSJ4lH、DSJ41Y法兰式水封截止阀适用于公称压力PN2.5～4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质，适用介质为：水、油品、蒸汽和非腐蚀性气体。

DSJ41H法兰式水封截止阀结构特点
1、选材考究，符合国内外相关标准，材料全面质量高。
2、密封副配对先进合理，提高了密封性能，使用寿命长。
3、产品按国家标准GB/T12235设计制造，结构新颖 ，造型美观。连接端有法兰和焊接，可根据用户不同要求配接。
4、填料函设计成水密封结构，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系统大气隔离，保证良好的气密性，属环保产品。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。
6、结构紧凑，操作灵活，检修方便。
7、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成，密封可靠。填料更换可在不停机情况下进行，方便快捷不影响系统运行。

DSJ41H法兰式水封截止阀主要零件材料及主要用途
