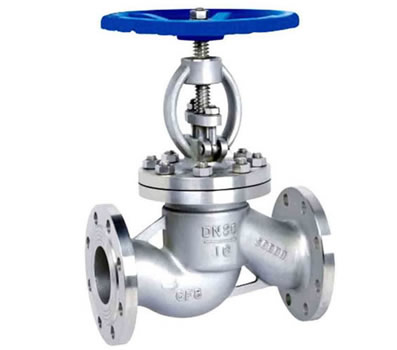

1.0MPA手动截止阀

手动截止阀 产品介绍：

上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。电站截止阀也称电站专用截止阀，电站截止阀与其他截止阀产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理，填料加缓蚀剂，密封可靠，开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。电站截止阀应用范围：电站截止阀适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等非腐蚀性介质。产品用途

  1MPa等于多少公斤压力  在阀门管件行业中，根据公称压力PN的大小，我们可以把公称压力小于等于1.6MPa的阀门为低压阀门，公

称压力为2.5MPa、4.0MPa、6.4MPa的阀门为中压阀门，同时我们也经常会提到1.6MPa压力、2.5MPa压力和多少公斤压力、多少个标准

大气压等之类的术语，那么1MPa压力到底有多大压强，1MPa压力等于多少公斤压力呢？   一、1MPa压力等于多少公斤压力  1公斤压

力指的是1公斤重的物体作用为1cm2面积上所产生的压强，可以想像一下，1公斤重（比两瓶一元钱的康师傅矿泉水重略轻）的物体全

部压在一个手指头上所产生的压强。  我们来计算一下， 1MPa=1×106Pa 1Pa=1N/1m2  1MPa=106N/m2=106N/104cm2=100N/cm2  重力

加速度g约等于9.8 N/KG，为方便计算，g按整数10。 1KG的物体重力=1KG×10N/KG=10N  1公斤压力是1KG的重力作用于1cm2面积上产

生的压强，即 1公斤压力=10N/cm2 1MPa=100N/cm2=10×10N/cm2 即1MPa压力等于10公斤压力。    二、1MPa压力等于多少个标准大

气压

  1个标准大气压为101 325Pa，即101325 N/m2，而1MPa=106 Pa，所以1个标准大气压略大于0.1Mpa压力，  1个工程大气压略小于1

个标准大气压，为0.1MPa压力。  所以，1MPa压力略小于10个标准大气压，1MPa压力约等于10个工程大气压。     单位说明：  Pa

，压强单位，中文名称为“帕斯卡”，简称“帕”，即牛/平方米，1帕=1牛/平方米  M，数量单位，M即million，数值为一百万  N

，物理力学单位，简称牛，是一种衡量力的大小的国际单位，两个鸡蛋的重力约为1N（0.1千克的物体的重量）  m，长度单位，米

m2，面积单位，平方米 cm2，面积单位，平方厘米 KG，重量单位，千克，公斤

1MPa相当于多少公斤？
没法划等号的，1Pa=1牛/平方米，一公斤的东西，F=Mg，g大约取10就可以，所以1公斤的东西F=10牛，按照公式，如果在
1平方米的面积上承受1MPa的压力，那么 F=P*S=1000000*1=1000000牛，质量M=F/10=100000千克，也就是100吨。   所以意思就是把

一个100吨的东西压在1平方米大小的水平面上，那么它承受的压力是1MPa。  1Mpa=多少公斤/平方厘米？  1Mpa=1N/mm^2

=100N/cm^2  =10.2公斤力/cm^2（重力加速度=9.8）   一公斤的压力是表示在一平方厘米上的压力为一公斤的力！ 是98000pa！

回去补补基础知识吧！     工程上人们常说的多少公斤压力指kg/cm2,而压力表上常标的是MPa.

1N/m2=1Pa 1kg=9.8N 1m2=10000cm2 所以 1kg/cm2=98KPa=0.098MPa 工程上人们近似的取1MPa=10kg/cm2
  1MPa=1000KPa=100m水柱 也等于工程上常用的10公斤水压   千克力每平方厘米 lat,kgf/cm2 1kgf/cm2=98066.5Pa 千克力每平方

米 kgf/m2 1kgf/m2=9.80665Pa 吨力每平方米 tf/m2 1tf/m2=9806.65Pa   1标准大气压=103215Pa
1MPa等于多少公斤力/平方厘米（Kgf/cm2） 通 常 近 似 说 ： 1MPa=10kg/cm2  。  准确的说：1MPa=9.8kg/cm2
1MPa=  6 10Pa   1千克力/平方厘米=10牛顿/10^-4平方米=10^5牛顿/平方米=10^5Pa  所 以 1MPa=10 千 克 力 / 平 方 厘 米

也就是所说的10公斤压力

J41H、J41Y、J41W 国标截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。国标截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。返回主页?
J41Y截止阀性能参数

返回申弘阀门

J41Y截止阀 产品特点

1、结构简单，制造和维修比较方便

2、工作行程小，启闭时间短

3、密封性好，密封面间磨擦力小，寿命较长

【 国标截止阀】执行标准

设计规范：GB/T 12235

结构长度：GB/T 12221

法兰连接：JB/T 79

试验与检验：JB/T 9002

产品标识：GB/T 12220

供货规范：JB/T 7928返回主页?

主要外形和连接尺寸

J61Y手动截止阀 结构特点：
1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。

J61Y手动截止阀 标准规范：
设计制造标准：ASME B16.34、E101
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

产品型号

J61Y手动截止阀 性能规范

标准与规范

J61Y手动截止阀 主要零件材料

J61Y手动截止阀
