DKX-C1-10A阀门控制器
DKX-ZC抽屉式控制箱生产厂家调节型电动控制箱的说明:
1. 控制箱为三相四线制,输入电压380V,50Hz
2. 控制箱可实现“现场/远控”转换。“现场”即为控制箱操作；“远控”为24V开关信号自动操作：内供24V电压时（模块供电），B端子“4”和“8”形成回路为阀门关，“6”和“8”形成回路为阀门开；外供24V电压时（所提供的开关量信号为24V电信号），B端子“7”接外供信号源24V“-”端，“+”端与“8”导通阀门关闭，“+”端与“6”导通阀门打开。以上均为点动控制，如需连续控制，请将B端子“8”和“5”短接。本控制箱不提供“DCS”功能。
5. 控制箱为三相四线制,输入电压380V,50Hz
二、DKX-ZC抽屉式控制箱生产厂家技术参数
1.1电源：380V，50Hz，三相四线
1.2环境温度：-20～+40℃1.
4.阀门电控箱端子接线图
三、DKX-ZC抽屉式控制箱生产厂家电控箱规格
型号规格
电机功率（KW）
额定电流（A）
开度指示状态
DKX-C
0.09～3
10
指示灯或开度表
DKX-G
4～7.5
20
DKX-GB
0.09～3
10
开度表

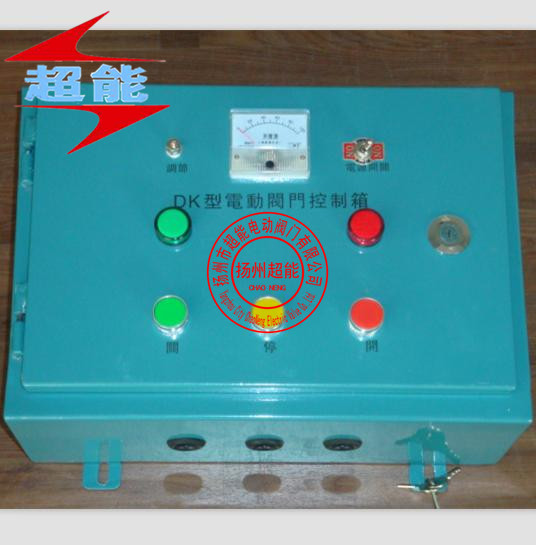

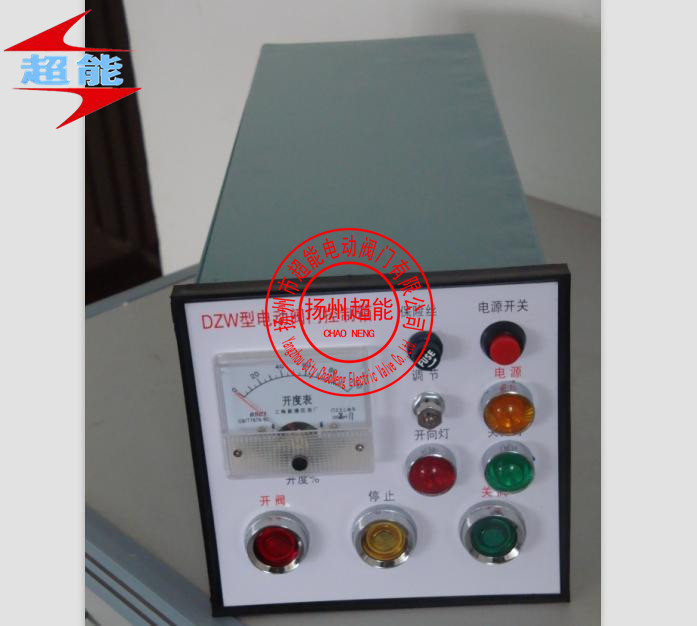

电动阀门控制箱DKX-C1-10A
3. 控制箱需要电动装置提供力矩开关向常闭触点各一对（TSO常闭点、TSC常闭点）；行程开关向常闭点各一对（LSO1常闭点、LSC1常闭点）；行程开关向常开点各一对（LSO1常开点、LSC1常开点）；电位器输出信号（电位器大于等于1K）。
4. 控制箱提供“开”、“关”按钮；“现场/远控”转换开关；“电源”指示；“开”到位指示；“关”到位指示。
6. 控制箱可实现“现场/远控”转换。“现场”即为控制箱操作；“远控”为4-20mA信号自动操作：模块在“正作用”状态下，输入4mA阀门全关，输入20mA阀门全开。控制箱不提供“DCS”功能。
7. 控制箱需要电动装置提供力矩开关向常闭触点各一对（TSO常闭点、TSC常闭点）；行程开关向常闭点各一对（LSO1常闭点、LSC1常闭点）；行程开关向常开点各一对（LSO1常开点、LSC1常开点）；电位器输出信号。
8. 控制箱提供“开”、“关”按钮；“现场/远控”转换开关；“电源”指示；“开”到位指示；“关”到位指示。
相对湿度：20±5℃时不大于80%
2.阀门电控箱电气原理图
3.阀门电控箱电气元件表
注：虚线框内为我公司电动装置对应端子号
B>5.阀门电控箱外形尺寸图
B>6. 阀门电控箱安装与调试
6.1将控制箱固定在支架上。
6.2按控制箱电气原理图和电动装置接线图，用电缆按对应的端子号把控制箱和电动装置连接起来；把三相四线电源线分别接到控制箱的L1、L2、L3、N端子上。
6.3将面板上转换开关打到“现场”；检查接线正确无误后接通电源，面板上“电源”指示灯亮。
6.4将阀门手动至中间位置时，按“开”或“关”按钮，检查阀门的开关方向是否与按钮一致，如不一致，调换三相电机线（UVW）中的任意两相。
6.5参阅电动装置使用说明书，将电动装置调试完毕。
6.6分别按下“开”、“关”、“停”按钮，检查开度表指针是否正常；开度指示与实现开关方向如果相反，调换202与204电位器线。当阀门处于全开时，检查开度表是否满刻度，如有误差可调节面板上的“调节”钮使之满刻度。开阀过程红灯闪烁，到位红灯长亮；关阀过程绿灯闪烁，到位绿灯长亮。
6.7“A13”“A11”为远控开向接点，“A43”“A41”为远控关向接点。
