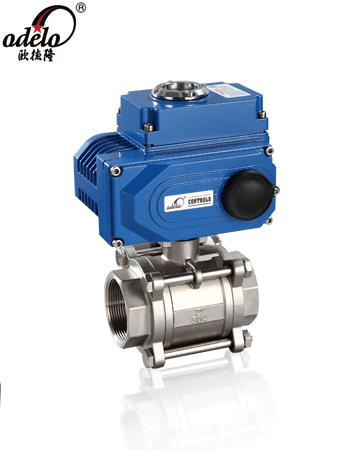

Q911电动三片式球阀内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

一、产品特点
    内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。  阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

二、主要连接尺寸及重量


SIZE  1/4"  3/8"  1/2"  3/4"  1"  1-1/4"  1-1/2"  2"  2-1/2"  3"  4"
D  11.6  12.7  15  20  25  32  38  50  65  80  100
L  68  68  72  82  90  112  120  145  185  210  268
H  100  100  130  130  165  165  190  190  250  250  280
E  100  100  130  130  165  165  190  190  250  250  280


三、主要零件材料


序号NO.  零件名称  材质
不锈钢  碳钢
1  阀体  不锈钢CF8M  碳钢WCB
2  密封圈  聚四氟乙烯PTFE  聚四氟乙烯PTFE
3  阀盖  不锈钢CF8M  碳钢WCB
4  球体  不锈钢SS316  不锈钢SS304
5  阀杆  不锈钢SS316  不锈钢SS316
6  螺母  不锈钢SS304  FCD45
7  垫圈  不锈钢SS304  FCD45
8  手柄套  塑料  塑料
9  手柄  不锈钢SS304  不锈钢SS304
10  阀杆螺母  不锈钢SS304  B7
11  垫圈  不锈钢SS304  不锈钢SS304
12  填料压盖螺母  不锈钢SS304  FCD45
13  填料  聚四氟乙烯PTFE  聚四氟乙烯PTFE
14  止推垫圈  聚四氟乙烯PTFE  聚四氟乙烯PTFE
15  填料  聚四氟乙烯PTFE  聚四氟乙烯PTFE
16  螺栓  不锈钢SS304  B8


外形尺寸


  尺  寸(mm)  6  10  15  20  25  32  40  50  65  80  100
三片式  G  1/4″  3/8″  1/2″  3/4″  1″  1  1/4″  1  1/2″  2″  2  1/2″  3″  4″
D  11.6  12.7  15  20  25  32  38  50  64  78  98
L  65  65  67  82  91  108  129  148  186  206  240
对焊式  D  18  18  24  28  34  41  49  62  78  94  124
d  11.6  12.7  15.8  20  25  32  38  50  64  78  98
L  65  65  67  82  91  108  129  148  186  206  240
承插焊  D  11.6  12.7  15  20  25  32  38  50  64  78  98
D1  14.1  17.6  21.8  27.5  34.7  43.0  49.0  61.5  77.0  90.0  115.2
L  65  65  67  82  91  108  129  148  186  206  240
A  9.5  9.5  9.5  11.1  12.7  14.3  15.9  17.4  26.9  28.8  34.5
二片式  D  10  12  15  20  25  32  38  50  64  78  98
L  56  56  75  80  90  110  120  140  160  178  216
L1  88  88  88  88  155  155  155  208  208  256  256
H  142  142  142  152  213  225  235  265  280  300  330
额定功率  5W  5W  5W  5W  15W  15W  15W  25W  25W  50W  50W
额定电流  0.01A  0.01A  0.01A  0.01A  0.2A  0.2A  0.2A  0.5A  0.5A  0.8A  0.8A



订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型，智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V，输出信号:4-20mA，1-5V，0-10V
