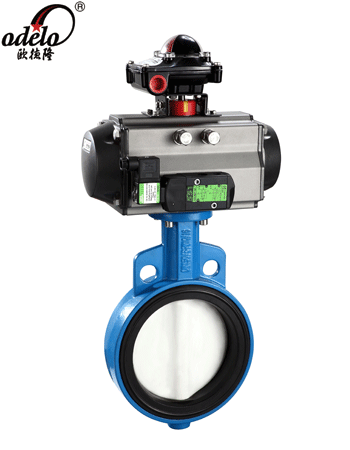

气动调节蝶阀，气动蝶阀，气动软密封调节蝶阀
- 价 格：
面议 /
- 供 应 地：浙江省温州市
- 发布公司：浙江欧德隆自控阀门有限公司网络销售部
- 产品型号：Q671X
- 品 牌：欧德隆
- 发布日期：2011/10/12 16:05:22
- 联系人QQ：235735148
详细说明
D671X气动蝶阀的概述
D671X气动蝶阀中线软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动蝶阀既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。
D671X气动蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。
D671X气动蝶阀的特点
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。
技术规范
设计依据 GB
设计标准 GB12238
结构 长度 对夹式 连接 GB12221
对夹法兰尺寸 GB12221
试验和检验 JB/T9002
*注：系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。
主要零件材质表
序号 零件名称 材 质
Z C D
1 阀座 橡胶 橡胶 橡胶
2 圆锥销 45钢 45钢 不锈钢
3 蝶板 灰铸铁镀硬铬 碳钢或不锈钢 不锈钢
4 阀体 灰铸铁 碳钢 不锈钢
5 螺柱 35钢 碳钢 不锈钢
6 阀杆 45钢 不锈钢 不锈钢
7 键 Key 45钢 45钢 不锈钢
8 衬套 铜基粉末冶金 铜基粉末冶金 铜基粉末冶金
9 O形圈 橡胶 橡胶 橡胶
10 气动装置
11 位置指示器 塑料 塑料 塑料
注：系列蝶阀主要零部件及密封圈的材质可根据实际工况条或用户。
主要外形及连接尺寸 D671(X、J、F、F4)-6.0、1D(0.6、1.0MPa)
公称通径 DN 外形尺寸 连接尺寸 执行器型号 *
L L1 L2 H H1 D D1 n-φd
50 43 164/214 75/91 263/291 80 165 125 4-φ18 GTD65/GTE80
65 46 164/214 75/91 277/305 89 185 145 4-φ18 GTD65/GTE80
80 46 164/214 75/91 283/311 95 200 160 8-φ18 GTD65/GTE80
100 52 190/246 91/101 330/340 114 220 180 8-φ18 GTD80/GTE90
125 56 210/295 101/112 353/369 127 250 210 8-φ18 GTD90/GTE100
150 56 247/398 112/139 382/408 139 285 240 8-φ22 GTD100/GTE125
200 60 308/478 139/176 442/493 175 340 295 8-φ22 GTD125/GTE160
250 68 378/562 176/206 525/574 203 395 350 12-φ22 GTD160/GTE190
300 78 432/728 206/228 619/642 242 445 400 12-φ22 GTD190/GTE210
350 78 524/928 228/275 673/720 267 505 460 16-φ22 GTD210/GTE255
400 102 524/1033 228/324 705/800 309 565 515 16-φ22 GTD210/GTE300
450 114 648/1129 275/380 774/880 328 615 565 20-φ26 GTD255/GTE350
500 127 715/1430 324/425 880/905 361 670 620 20-φ26 GTD300/AW20S
600 154 795/1845 380/527 1020/1089 459 780 725 20-φ30 GTD350/AW28S
700 165 795/1845 280/527 1082/1151 520 895 840 24-φ30 GTD350/AW28S
800 190 1380/2605 527/440 1199/1112 591 1015 950 24-φ33 AW28/AW35S
注：数据×××/×××分别是气动执行器双作用式，单作用式(弹簧复位)。
*根据不同的阀门扭矩、使用介质选配。不同的执行器型号，其相关尺寸随之变化。
GT系列气动执行器可配至 DN700,AW 系列气动执行器可配蝶至 DN200-1600
