H76W对夹双瓣蝶型止回阀

• 产品名称：H76W对夹双瓣蝶型止回阀】

  【产品型号：H76H对夹式蝶型止回阀】

  阀门H76H对夹双瓣旋启式止回阀适用于公称压力PN1.6Mpa～42.0Mpa、Class150～2500LB；公称通径DN15～1200mm、PNS1/2～48"；工作温度：-196～540℃的各种管路上，用于防止介质倒流。阀体材料有：碳钢、不锈钢等，可使用于水、蒸汽、燃气、油品、酸类介质等。

  【对夹式蝶形止回阀产品介绍】：

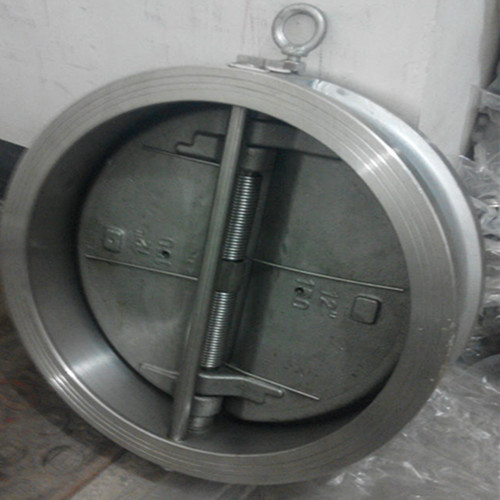

  H76H对夹双瓣旋启式止回阀的双阀瓣结构采用弹簧负荷阀瓣，悬挂在中心垂直的销轴上。阀门开启时，流体作用的合力在阀瓣密封表面中心处，而起着反作用的弹簧支架力的作用点位于阀瓣面中心的位置，使得阀瓣根部首先开启。

  【对夹式蝶形止回阀工作原理】：
      H76H对夹双瓣旋启式止回阀蝶板为两个半圆，且采用弹簧强制复位，由于扭弹簧的作用力通常阀门是关闭的，当流体正向流动时，流体的压力使得碟片绕铰链转动，阀门打开。一旦流体流动停止，由于弹簧的作用，在倒流前阀门就已关闭。

  【对夹式双瓣止回阀产品特点】：
  1、阀体结构长度尺寸小、刚性好。
  2、使用性能安全可靠，抗干扰性好。
  3、达到完全密封，水压试验泄漏量为零。
  4、体积小、重量轻、结构紧凑、便于维护。
  5、因速闭作用，可防止介质倒流，消除水锤作用强。
  6、安装方便，可在水平、垂直两个方向的管路上安装。
  7、阀板采用对偶板上加两个扭力弹簧的设计，可使阀板自行速闭。

  【旋启式止回阀对比】：对夹式蝶型止回阀

  结构形式	H76型对夹双瓣旋启式止回阀	H44型法兰单瓣旋启式止回阀
  水锤压力	小．阀瓣行程短、且有弹簧辅助关闭、关阀速度快	很大，阀瓣行程，需要较长的关闭时间
  	H76型的水锤压力只有H44型的1/2—1/5
  尺寸和重量	结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道在布置带来很大的便利，并能大量节约材料、降低造价	结构长度很长，体积笨大．重量很重
  	H76型的结构长度只有H44型的1/4～1／10 H76型的重量只有H44型的l／4～1／10
  流体阻力	小，流体阻力系数为2.6～0.7，随着阀门口径的增大，流体组力系数减小	?小，流体阻力系数为1.3～3，但在低压工况下，阀瓣不能完且开启，流体阻力大。流体阻力随着阀门口径的增大而增大
  安装	可水平安装或垂直安装，重量轻．不必为阀门设置支座	可水平安装或垂直安装．大口径阀阀重量重，需设置支座
  开启压力	很小．阀瓣在很小的压差下就能完全打开	较大，阀瓣在较大的压差下才能完全打开
  可靠性	阀门为整体结构、简单紧凑，阀门关闭时冲击力注，水锤压力小，阀门帮命长，可靠性高	阀门关时的巨大冲击力及水锤压力容易损坏阀门



  【升降式止回阀对比】：

  结构形式	H71型对夹升降式止回阀	H41型法兰升降式止回阀
  水锤压女	很小、阀瓣行程短、阀瓣轻巧、且有弹簧辅助关闭、关阀速度很快	水、阀瓣行程短，但无弹簧辅助关闭
  尺寸和重量	结构长度很短、体积很小、重量很径、为阀门的安装、搬运、存放及管道的布置带来很大的便利，关能大量节约材料、降低造价	结构长度很长，体积较大、重量很重
  	H71型的结构长度只有H41型的1/4～1/8，H71型的重量只有H41型1/7～1/20
  流体阻力	较大、流体阻力系数为6.4～2.8	很体阻力系数为12～6
  安装	可水平安装或垂直安装，重量很轻，安装容易	只能水平安装，口径较大的阀门重量，较难安装
  开启压力	很小、阀瓣在很小的压差下就能完全打开	较小、阀瓣重量较大，需要一定的压差才能半阀瓣完全打开
  可靠性	阀门为整体结构，简单紧凑，阀门关闭时冲击为小，水锤压力很小，阀门寿命长，可靠性高	可靠性较高，但阀门由阀体与阀盖两本构成，多了一个潜在的泄漏点







  水的当量体积流量Vw与实际流体的
  体积流量V按下式换算：
  ·V
  式中：Vw一水的当量体积流量。l／s；
  P流体密度，k9／m 3
  v一实际流体的体积流量，l/s。

  【阻力系数】：





  【流体力学性能】：

  公称通径		阀门全开启时的流体阻力系数	常温下阀门全开启时的水流量系数			流体的流向
  DN	DNS
  			Kv(m3／h)	CV(U.S)	CV(U.K)	↑	→
  						开启压力近似值KPa
  50	5	2.6	63	74	62	2	1
  65	21/2	2.4	109	128	107	2	1
  80	3	2.3	172	201	169	2	1
  100	4	2.0	289	338	283	2	1
  125	5	1.8	476	557	466	2	1
  150	6	1.5	750	878	735	2	1
  200	8	1.3	1432	1675	1403	2	1
  250	10	1.2	1330	2726	2283	2	1
  300	12	1.0	3676	4301	3602	2	1
  350	14	0.9	5274	6171	5169	2	1
  400	16	0.8	7306	8548	7160	3	1
  450	18	0.8	9246	10818	9061	3	1
  500	20	0.8	11415	13356	11187	3	1
  600	24	0.7	17573	20560	17222	3	1
  700	28	0.7	23919	27985	23441	4	1
  750	30	0.7	27458	32126	26909	4	1
  800	32	0.7	31241	36552	30316	4	1
  900	36	0.7	39539	46261	38748	4	1
  1000	40	0.7	48814	57112	47838	4	1
  1050	42	0.7	53817	62966	52741	4	1
  1200	48	0.7	70292	82242	68886	4	1

  对夹式蝶型止回阀

  H76蝶形对夹双瓣旋启式止回阀（国标）
  H76 double discs wafer type swing check valve(GB standard)

  公称通径 DN mm Norminal diameter	公称压力 PN MPa Norminal pressure	尺寸（mm) Dimension				重量 （kg) Weight	配管法兰（供参考） Flange(as referenced)
  		L	D	D3	D2		螺栓孔中心圆直径D1 The diameter of the bore central circle of bolt	螺栓数量 Quantity of the bolt	螺栓直径d Diameter of the bolt	螺栓长度L1 Length of the bolt
  PN1.6MPa	50	60	108	56	51	2	125	4	M16	150
  	65	67	128	73	65	3	145	4	M16	155
  	80	73	142	88	80	4	160	8	M16	160
  	100	73	162	108	102	6	180	8	M16	165
  	125	86	192	132	127	8	210	8	M16	180
  	150	98	218	160	152	13	240	8	M20	205
  	200	127	273	210	203	25	295	12	M20	235
  	250	146	328	266	254	39	355	12	M24	365
  	300	181	384	310	305	64	410	12	M24	305
  	350	184	444	355	350	85	470	16	M24	310
  	400	191	496	405	400	114	525	16	M27	330
  	450	203	556	455	450	138	585	20	M27	345
  	500	219	618	505	500	161	650	20	M30	370
  	600	222	732	605	600	250	770	20	M33	380
  	700	305	802	700	695	370	840	24	M33	470
  	800	305	912	800	796	540	950	24	M36	475
  	900	368	1012	903	898	650	1050	28	M36	545
  	1000	432	1126	1055	1050	900	1170	28	M39	620
  	1200	524	1340	1205	1200	1420	1390	32	M45	735
  PN2.5MPa	50	60	108	56	51	2	125	4	M16	150
  	65	67	128	73	65	3	145	8	M16	160
  	80	73	142	88	80	4	160	8	M16	170
  	100	73	168	108	102	6	190	8	M20	180
  	125	86	194	132	127	8	220	8	M24	205
  	150	98	224	160	152	14	250	8	M24	220
  	200	127	284	210	203	27	310	12	M24	255
  	250	146	341	266	254	42	370	12	M27	285
  	300	181	401	210	305	54	430	16	M27	325
  	350	184	458	355	350	86	490	16	M30	340
  	400	191	515	405	400	120	550	16	M33	360
  	450	203	565	455	450	148	600	20	M33	375
  	500	219	622	505	500	165	660	20	M33	395
  	600	222	732	605	600	290	770	20	M36	410
  	700	305	831	700	695	400	875	24	M39	500
  	800	305	942	800	796	580	990	24	M45	520
  	900	368	1040	903	898	660	1090	28	M45	590
  	1000	432	1155	1055	1050	960	1210	28	M52	675
  	1200	524	1365	1205	1200	1510		32	M52	790

  H76W对夹双瓣止回阀订货流程：
  1、客户采购清单传真至0577-88688270或来电咨询0577-85888062
  2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
  3、具体商定：交货期、特殊要求等事宜.

  H76W对夹双瓣止回阀订货须知：
  1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
  a．结构长度；
  b．连接形式；
  c．公称直径；
  d．产品使用介质及温度、压力范围；
  e．试验、检验标准及其他要求。
  2、 本厂可根据客户特定要求配置各类驱动装置。
  3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
  4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
