、Q347F/PPL不锈钢固定法兰球阀产品概述

温州瑞通阀门厂生产的Q347F/PPL软密封不锈钢固定法兰球阀可按客户需求订制，阀体可选用铸钢、锻钢，密封面材料可选用聚四氟乙烯(PTFE)、加坡纤增强聚四氟乙烯(PTFE+GLASS)、对位聚笨(PPL)，公称压力:0.6-10.0MPa，公称通径:15-1200mm，本产品具有性能优异，可靠性高，用途广泛，价格合理等优点，适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。

Q347F/PPL不锈钢固定球阀两分式和三段式固定球阀又称侧装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，其在管道上主要用于切断、分配和改变介质流动方面，它的枢轴结构保证了准确的球体位置，标准阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能，该球阀阀前、阀后、阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放，枢轴采用防吹出保护结构，低摩擦系数的轴承等。

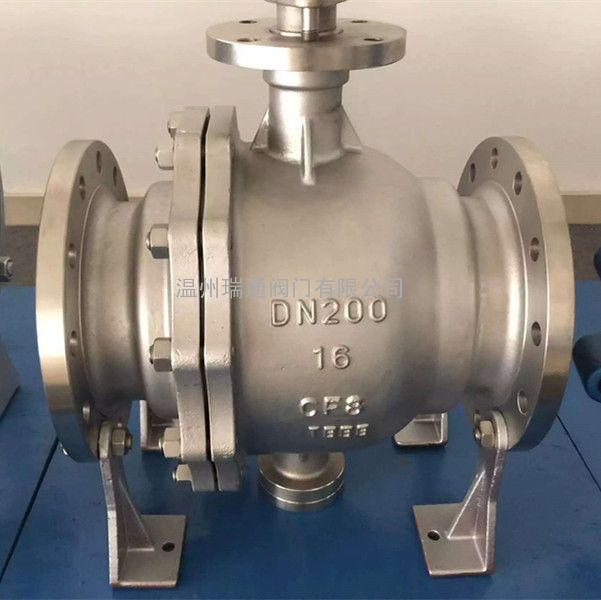

不锈钢固定法兰球阀实物图：

二、不锈钢固定法兰球阀主要零部件材料表

序号	零件名称	材料名称
序号	零件名称	Q347F-C
1	阀体	WCB
2	球体	2Cr13
3	阀杆	2Cr13
4	阀座	聚四氟乙烯(PTFE)、加坡纤增强聚四氟乙烯(PTFE+GLASS)、对位聚笨(PPL)
5	垫片	聚四氟乙烯(PTFE)+不锈钢/柔性石墨齿形垫片
6	阀杆座	聚四氟乙烯(PTFE)+不锈钢/柔性石墨
7	填料	聚四氟乙烯(PTFE)、增强柔性石墨
8	填料压盖	WCB

三、不锈钢固定法兰球阀主要技术参数表

试验压力 (MPa)	公称压力(MPa)
试验压力 (MPa)	1.6	2.5	4.0	6.4	10.0
强度试验	2.4	3.75	6.0	9.6	15.0
密封试验	1.76	2.75	4.4	7.04	11.0
气密试验	0.4～0.7MPa
设计与制造标准	GB12237-89
法兰尺寸标准	JB/T74～90、GB9112～9131、HG20592-2009、SH3406-96
结构长度标准	GB12221-89
检验与试验标准	JB/T 9092、GB/T13927
温度	(PTFE)-29℃～150℃、(PTFE+GLASS)-29℃～200℃、(PPL)-29℃～300℃
介质	水、蒸汽、油品

四、Q347F/PPL固定球阀主要外形尺寸表

公称压, 力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)
公称压, 力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	b	n-φd	H0	H1	H2
1.6 凸面法兰 RF	32	140	135	100	78	16	4-φ18	30	85	160
	40	165	145	110	85	16	4-φ18	32	95	230
	50	178	160	125	100	16	4-φ18	43	107	230
	65	190	180	145	120	18	4-φ18	70	142	400
	80	203	195	160	135	20	8-φ18	110	152	400
	100	305	215	180	155	20	8-φ18	150	178	500
	125	356	245	210	185	22	8-φ18	200	252	500
	150	394	280	240	210	24	8-φ23	230	278	600
	200	457	335	295	265	26	12-φ23	260	395	600
	250	533	405	355	320	30	12-φ25	283	480	800
	300	610	460	410	375	30	12-φ25	380	585	800
	350	686	520	470	435	34	16-φ25	425	625	800
	400	762	580	525	485	36	16-φ30	492	720	800
	500	914	705	650	608	44	20-φ34	555	840	830
	600	1067	840	770	718	48	20-φ41	675	1050	830
	700	1245	910	940	788	50	24-φ41	850	1150	830
2.5 凸面法兰 RF	32	180	135	100	78	18	4-φ18	30	85	160
	40	190	145	110	85	18	4-φ18	32	95	230
	50	216	160	125	100	20	4-φ18	43	107	230
	65	241	180	145	120	22	8-φ18	70	142	400
	80	283	195	160	135	22	8-φ18	110	152	400,
	100	305	230	190	160	24	8-φ23	150	178	500
	125	381	270	220	188	28	8-φ25	200	252	500
	150	403	300	250	218	30	8-φ25	230	278	600
	200	502	360	310	278	34	12-φ25	260	395	600
	250	568	425	370	332	36	12-φ30	283	480	800
	300	648	485	430	390	40	16-φ30	380	585	800
	350	762	550	490	448	44	16-φ34	425	625	800
	400	838	610	550	505	48	16-φ34	492	720	800
	500	991	730	660	610	52	20-φ41	555	840	830
	600	1143	840	770	718	56	20-φ41	675	1050	830
	700	1346	955	875	815	60	24-φ48	850	1150	830
4.0 凸凹法兰 RF	32	180	135	100	78	18	4-φ18	30	85	160
	40	190	145	110	85	18	4-φ18	32	95	230
	50	216	160	125	100	20	4-φ18	43	107	230
	65	241	180	145	120	22	8-φ18	70	142	400
	80	283	195	160	135	22	8-φ18	110	152	400
	100	305	230	190	160	24	8-φ23	150	178	500
	125	381	270	220	188	28	8-φ25	200	252	500
	150	403	300	250	218	30	8-φ25	230	278	600
	200	502	375	320	282	38	12-φ30	260	395	600
	250	568	445	385	345	42	12-φ34	283	480	800
	300	648	510	450	408	46	16-φ34	380	585	800
	350	762	570	510	465	52	16-φ34	425	625	800
	400	838	655	585	535	58	16-φ41	492	720	800
	500	991	755	670	612	62	20-φ48	555	840	830
	600	1143	890	795	730	62	20-φ54	675	1050	830
	700	1346	995	900	835	68	24-φ54	850	1150	830

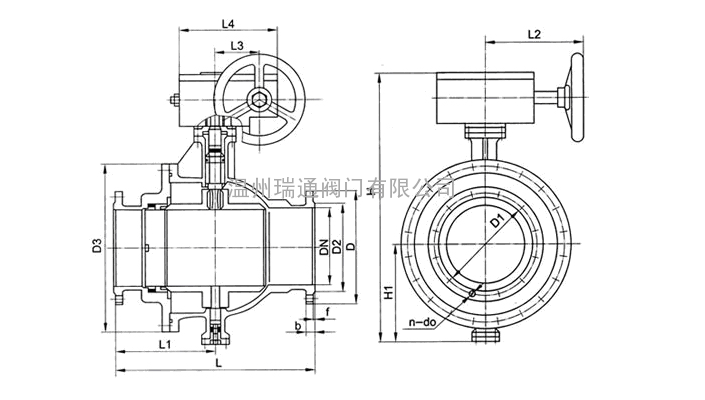

五、不锈钢固定法兰球阀主要结构

温州瑞通阀门有限公司是不锈钢固定法兰球阀的专业制造商；

如果您有这方面的需要请联系我们手机：18757753995

订货须知：

一、①不锈钢固定球阀产品名称与型号②固定法兰球阀口径③固定球阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定瑞通阀门的不锈钢固定球阀球阀型号，请按不锈钢固定法兰球阀直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们瑞通阀门的专家为您审核把关。
