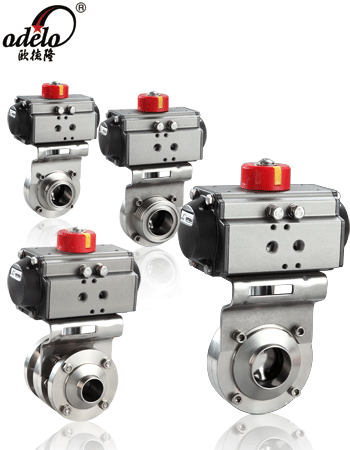

供应气动卫生级蝶阀
※概述

●食品级气动蝶阀由AT气动执行机构和卫生级蝶阀组成。

※技术参数

●连接方式：螺纹、焊接、快装式、一边丝口一边焊接。

●阀体材质：304、316、316L

●密封材质：NBR、EPDM

●工作温度：-10℃+135℃

●公称通径：15～100mm              公称压力：PN0.6～1.6MPa

气动执行器形式：单作用或双作用，气源工作压力：0.4～0.7MPa

用途

●主要用于食品设备上面配套，广泛应用于轻工、化工、制药等行业的工业自动控制系统中。



技术规范



设计依据    GB标准
设计标准    GB/12237
试验和检验    JB/T9002


※注：系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。

主要零件材质表



序号    零件名称    材质
1    螺栓    不锈钢304
2    左阀体    不锈钢304、316、316L
3    阀座    无毒橡胶
4    蝶板    不锈钢304、316、316L
5    右阀体    不锈钢304、316、316L
6    螺母    不锈钢304
7    螺母    不锈钢304
8    键    不锈钢304
9    螺栓    不锈钢304
10    连接支架    不锈钢304
11    螺栓    不锈钢304
12    连接套    不锈钢304
13    气动执行器
14    位置指示器


※注：系列蝶阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。



主要外形及连接尺寸



通径    WD621×    WD676×    WD681×    WD661×    L0    H    执行器型号
(双作用式)
ISO    GB    M    L1    L2    D    L3    D    L4    D
in    mm    ISO    GB    ISO    GB    ISO    GB    ISO    GB
1/2    15                                                    104        GTD40
3/4    20                                                    104        GTD40
1    25    52×1/6    46×3    97    123                66    50.5                140    165    GTD52
11/4    32    58×1/6    55×3    97    133                70    50.5                140    172    GTD52
11/2    40    65×1/6    60×3    105    133    102    50.8    45    76    64    50    50.8    45    140    180    GTD52
2    50    78×1/6    70×4    105    133    106    63.5    57    80    77.5    50    63.5    57    164    198    GTD65
21/2    65    95×1/6    95×4    109    133    108    76.3    76    84    91    50    76.3    76    164    217    GTD65
3    80    110×1/4    105×4    145    143    120    89.1    89    90    106    60    89.1    89    164    227    GTD65
4  100    130×1/4    125×5    154    147    120    114.3    108    104    119    64    114.3    108    190    275    GTD80
5    125                    132        133            112        133    190    295    GTD80
6    150                    150        159            124        159    21O    320    GTD90
