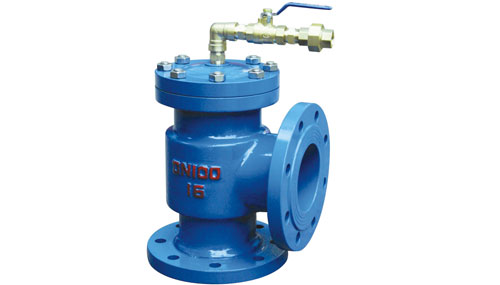

液压水位控制阀(H142X),价格合理、售后保证的高品质
主要外形连接尺寸
当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。
【性能特点】
1、安装维修方便。
2、重量轻，体积小。
3、工作平稳可靠。在规定的使用压力范围内，可保证无水锤冲击。
4、H142X液压水位控制阀运用液压原理控制，结构新颖合理。
液压水位控制阀(H142X)是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业：当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致l吏阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。
DN
40
50
65
80
100
125
150
200
250
300
350
L
107
115
125
135
146
165
180
215
255
285
325
H
235
243
258
280
307
358
400
490
576
663
750
【工作原理】
技术参数使用介质
介质温度
使用压力
洁净水
≤60℃
H142X-4T-A、H142X-4-A：0.05MPa～0.4MPa △H142X-10-A：0.05MPa～1MPa
【安装形式及注意事项】
将该阀垂直固定在进水管上，然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。H142X液压水位控制阀进水管和出水管连接法兰H142X-4T-A为0.6MPa标准法兰；H142X-10-A为1MPa标准法兰。进水管直径应大于或等于阀门公称通径，出水口应低于浮球阀。浮球阀安装应距离水管一米以上；在水箱内出水管高于水位线处钻一小孔，以防直空回水。使用时，截止阀应全开，如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关闭约30～50秒，故水箱要有足够的空余容积，以防溢水。为防止杂质、砂粒进入阀内引起工作失灵，阀前应装过滤器。如安装在地下水池，则应在地下泵房安装报警装置。
