一种软密封闸阀，包括端面平底式阀体，通过左内六角圆柱螺钉安装在阀体上的阀盖，安装在阀盖上的左密封垫圈，通过台阶安装在阀盖内的阀杆，与阀杆螺纹配合的阀杆螺母，安装在阀杆上的阀杆O型圈，通过嵌入孔安装在阀杆螺母上的橡胶闸板，通过螺栓安装在阀盖上的填料函，安装在阀盖与填料函之间的右密封垫圈，安装在填料函内的数个O型圈，安装在填料函右端的防尘圈，通过右内六角圆柱螺钉安装在阀杆顶端的传动帽。本实用新型软密封闸阀，密封面不易变形，耐腐蚀，密封严密，密封材料可更换，使用寿命长。可广泛应用于工业用阀门、自来水阀门和船用阀门中。

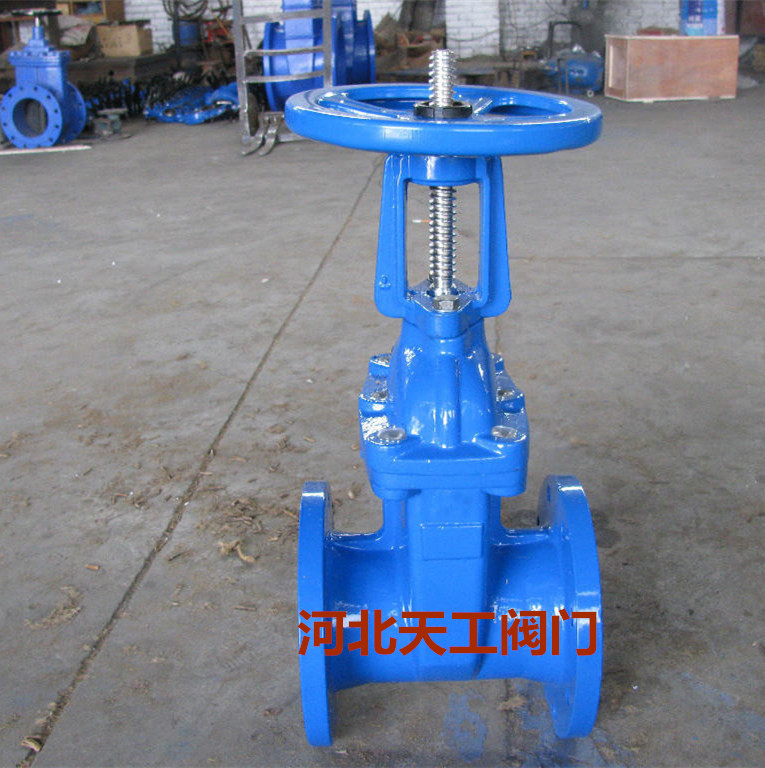

一、明杆软密封闸阀主要技术参数：
二、明杆软密封闸阀主要外形连接尺寸：
公称压力：1.0～2.5MPa 工作温度：0～80℃
法兰标准：GB/T 17241.6 GB9113
公称通经：50～400mm
适用介质：水、油、气等
试验标准：GB13927 AP1598
DN
50
65
80
100
125
150
200
250
300
350
400
L
178
190
203
229
254
267
292
330
356
381
406
HA
322
332
350
420
581
581
736
882
1009
1300
1380
HC
374
398
429
524
721
736
942
1031
1117
1655
1805
