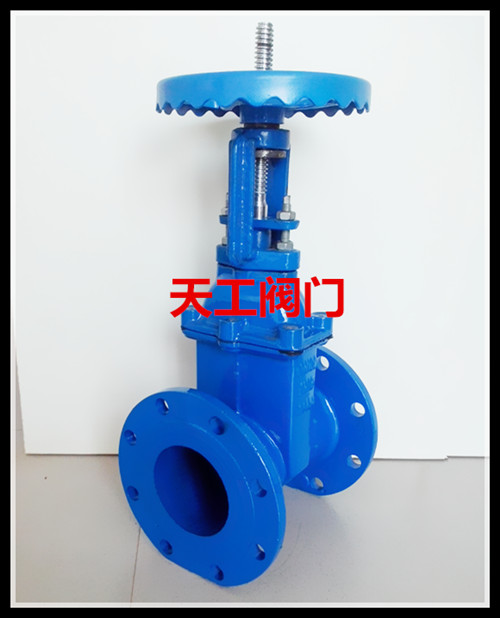

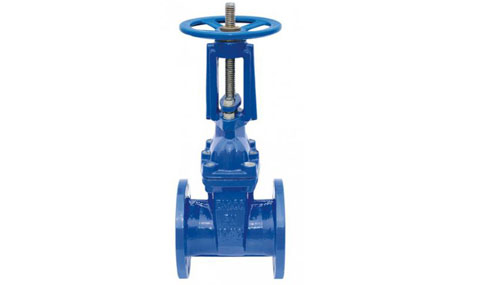

天工引进国外先进技术生产的软密封明杆闸阀（弹性座封闸阀），克服了一般闸阀的缺点如密封性差，弹性疲乏，易生锈等。软密封闸阀是传统闸阀的更新换代产品，它使用弹性材质的闸板，利用弹性材质产生的微量变形补偿作用，能达到良好的密封效果。软密封闸阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点，可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。
一、主要技术参数：
公称压力：1.0～2.5MPa 工作温度：0～80℃
法兰标准：GB/T 17241.6 GB9113
公称通经：50～400mm
适用介质：水、油、气等
试验标准：GB13927 AP1598
二、弹性座封闸阀主要外形连接尺寸：
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| HA | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| HC | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1031 | 1117 | 1655 | 1805 |
三、主要零部件材料
| 名 称 | 材 质 |
| 阀 体 | 灰 铸 铁、球 墨 铸 铁、铸 钢 |
| 闸 板 | 球 墨 铸 铁 +三 元 乙 丙 或 丁 腈 橡 胶 |
| 中 口 垫 | 丁 腈 橡 胶、三 元 乙 丙 |
| 密 封 圈 | 丁 腈 橡 胶 |
| 支 架 | 灰 铸 铁、球 墨 铸 铁、铸 钢 |
| 阀 杆 | 不 锈 钢 |
| 螺 栓 | 不 锈 钢 |
| 压 盖 | 球 墨 铸 铁、铸 钢 |
| 阀 杆 螺 母 | 铜 合 金 |
| 手 轮 （传 动 帽） | 可 锻 铸 铁 |
厂景实拍图：
