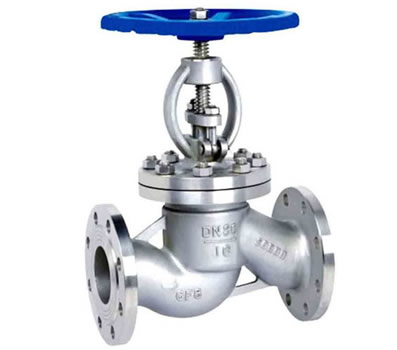

不锈钢波纹管截止阀

304不锈钢波纹管截止阀安装及选型

  上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。不锈钢波纹管截止阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。波纹管采用不锈钢或 Inconel 材料制造，波纹管密封结构设计合理，耐疲劳，使用寿命长。波纹管截止阀广泛适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

根据截止阀通道方向分类

1、直通式截止阀

2、直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

3、角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。

4、柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。

根据截止阀阀杆上螺纹的位置分类

1、上螺纹阀杆截止阀：截止阀阀杆的螺纹在阀体的外面。其优点是阀杆不受介质侵蚀，便于润滑，此种结构采用比较普遍。

3、下螺纹阀杆截止阀：截止阀阀杆的螺纹在阀体内。这种结构阀杆螺纹与介质直接接触，易受侵蚀，并无法润滑。此种结构用于小口径和温度不高的地方。
价格是商品同货币交换比例的指数，或者说，价格是价值的货币表现。价格是商品的交换价值在流通过程中所取得的转化形式。在经济学及营商的过程中，价格是一项以货币为表现形式，为商品、服务及资产所订立的价值数字。在微观经济学之中，资源在需求和供应者之间重新分配的过程中，价格是重要的变数之一。
在现代市场经济学中，价格是由供给与需求之间的互相影响、平衡产生的[1]  ；在古典经济学以及马克思主义经济学中，价格是对商品的内在价值的外在体现。[2]  事实上，这两种说法辩证地存在，共同在生产活动中起作用。
根据截止阀的用途分类

1、衬氟截止阀：适用在-50～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用.

2、国标截止阀：是截止阀系列中最常用的产品，API美标截止阀美标截止阀执行ANSI和API标准，阀瓣和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

3、针型截止阀：又名针形阀，是一种小口径仪表阀门,在仪表测量管道系统中起启闭和精确的流量控制作用,主要有电站仪表系列、油田专用系列、美标系列等。

4、低温截止阀：通常指工作温度低于 -110℃ 的阀门，广泛应用于液化天然气，液化石油气体和其它低温行业。从08年可制造适用温度达 -196℃ 的截止阀，全部零件采用液氮进行低温预处理，完全避免使用过程中密封变形泄露。

5、柱塞截止阀：又名柱塞阀，其密封面采用径向密封结构,由套在磨光柱塞上的两个弹性密封圈通过阀体与阀盖的连接螺栓施加在阀盖上的载荷把柱塞周围的弹性密封圈压紧实现密封的截止阀门。

6、保温夹套截止阀：采用保温夹套设计，利用外部热源在阀门的外部循环加热，可以有效防止介质通过阀门时温度损失，保证介质的温度。
锻钢截止阀按照API 602标准设计制造，提供三种阀盖设计形式：螺栓式阀盖,焊接式阀盖,压力自紧密封阀盖,用户可根据需要选用不同的形式，提供RF法兰、NPT螺纹、SW焊接式三种连接方式。

7、氧气专用截止阀：采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有的防爆阻燃性能，消除了氧气管路上的不安全因素，广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中。除了具有普通阀门的功能外，又有其自身的特点。在制造时采用严格的禁油措施，并且所有零件在安装前均进行严格的脱脂处理。

8、波纹管截止阀：采用成形不锈钢波纹管设计，波纹管往复试验10000次无故障，密封性能可靠，适用于易燃易爆，有毒有害介质的工矿，可以有效地防止阀门外漏现象。

不锈钢波纹管截止阀主要参数：
阀门型号：WJ41,WJ45，WJ61,WJ11等
主体材质: 铸钢WCB,锻钢A105，不锈钢（304，316等），GS-C25,1.1156，1.4301，1.4401，CF8,CF8M,CF3,CF3M
尺寸范围: DN15-DN400；1/2"-16"
压力范围: 1.6M-10.0Mpa,150l-600lb
可选驱动方式：手动，气动，电动；

国标波纹管截止阀设计标准：
设计和制造标准按照: GB12235；
结构长度按照: GB12221；
连接端尺寸按照：JB/T79,GB9113,HG20592
检验和测试按照: JB/T 9092、GB/T13927

304不锈钢波纹管截止阀设计标准：
设计和制造标准按照: ASME B16.34,MSS-SP-117,BS1873；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25
检验和测试按照: API598

德标波纹管截止阀设计标准：
设计和制造标准按照: DIN3356 ；
结构长度按照: DIN3202；
连接端尺寸按照：DIN2543-2546或可选
检验和测试按照: DIN3230
