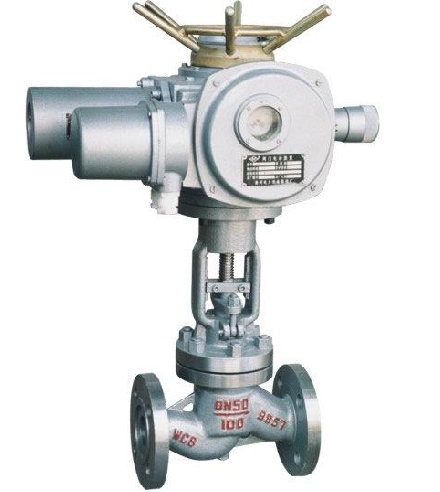

PSL系列电子式电动截止阀
电动波纹管密封调节阀，由3810系列（PSL系列）电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号（4-20mADC或1-5VDC）及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动波纹管密封调节阀阀芯采用上导向结构，结构紧凑，有呈S流线型的流道，使其压降损失小、流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。上阀盖采用波纹管密封结构，适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。电动波纹管密封单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大,可调范围广，流量特性精度高。上阀盖采用波纹管密封结构，适用于极毒、易燃、易爆、易挥发和稀有贵重金属介质的调节，也可用在真空的场合。泄漏量∶金属阀座∶小于阀额定容量的0.01℅，符合ANSI
B16.104-1976IV级 软阀座∶小于阀额定容量的10-7, 符合ANSI
B16.104-1976IV级 回差∶配DKZ执行机构为1.5℅；配361L执行机构为2℅；配RS执行机构为1℅；配PSL执行机构为1℅基本误差∶配DKZ执行机构为±2.5℅；配361L执行机构为±2℅；配RS执行机构为±1℅；配PSL执行机构为±1℅注：采用标准的V型聚四氟乙烯填料
可调范围∶5（0.25≤Cv≤14）或30∶1（CV≤0.16）
2电动波纹管密封截止阀WJ941W主要技术参数
● 阀体
阀体形式
直通铸造球型阀
公称通径
DN25～300mm
公称压力
PN1.6、2.5、4.0、6.4MPa
法兰标准
GB/T9113、 JB/T79
连接形式
法兰（FF RF RTJ）、焊接（SW
BW）、螺纹（适用于1″以内）
阀盖形式
波纹管密封型-40～+350℃
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
● 电动波纹管密封截止阀WJ941W阀内件
阀芯形式
单座、笼式、套筒型阀芯
流量特性
线性、等百分比
截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，定做时允许作调节和节流。上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。
