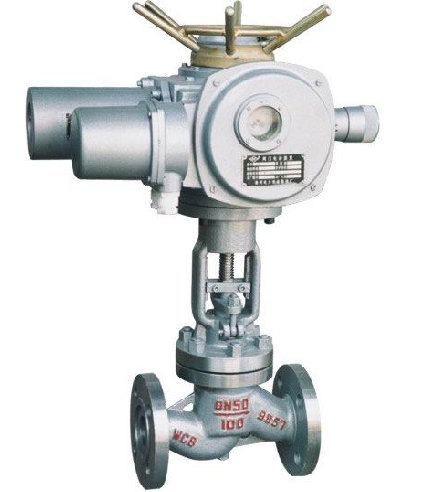

GLJ41YF-25C零泄露节流截止阀

GLJ41YF零泄露节流截止阀产品概述

上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。截止节流放空阀,阀套式排污阀,双作用节流截止阀FJ41Y，FJJ41Y，TP41Y，TPL41Y，SLJ41Y
本产品广泛适用于天然气、液化气、石油、航空煤油和水及腐蚀非腐蚀介质的管线上作关闭介质作用。
铬钼钒合金钢铬--钼钢和铬--钼--钒钢性能说明主要用在高温、高压的场合，要求钢在高温下具有较好的抗蠕变强度和抗高温氧化性，适用温度-29℃~650℃，主要用于火力发电的高温、高压蒸汽及炼油企业的石油裂解、催化裂化、加氢等含有硫化物、氢腐蚀的石油介质。例如催化系统采用5Cr—0.5Mo钢，加氢系统温度较低的采用1.25Cr—0.5Mo钢，温度较高的加氢裂化、加氢脱硫煤液化等装置中采用2.25Cr—1Mo钢。10#、15#、20#、25#、30#、35#、45#、50#、10号、15号、20号、25号、30号、35号、45号、A36、A3、Q195、Q235、Q235B、Q235C、Q235D、Q345、Q345B、Q345C、Q345D、16MN、25MN、20MN、30MN、30MN、35MN、40MN、45MN、50MN、65MN、27SiMN、60Si2MN、20MN2、25MN2、30MN2、35MN2、40MN2、45MN2、50MN2、12CRMO、15CRMO、20CRMO、20CRMO、25CRMO、25CRMO、30CRMO、30CRMO、35CRMO、35CRMO、40CRMO、 40CRMO、42CRMO、42CRMO、 45CRMO、 45CRMO、K40、T8、T10、 Q345A、Q345B、Q345C、Q345D、Q345E、16MnCR4、20Cr、35Cr、 40Cr、27SiMn、15CrMo、20CrMo、35CrMo、42CrMo、45CrMo、 42CrMo4、42CrMoA、20CrMnMo、20CrNiMo、8Cr3、10CrMo910、 20CrMoTi、20CRMNTI、30CrMnTi、30CRMOTI、30CRMNMO、30CRNIMO、12Cr1MoV、18Cr2Ni4W、18Cr2Ni4WA、20CrMnSi、 20CrNi、20CrNi3、40CrNi、50CrNi、50CRNIMO、50crmnmo、30CrNiMo8、30CrMnSi、30CRMNSIA、15CRMN、15CRNIMO、25CRMNSI、35crnimo、35crmnsi、35crmnsia、40CRNIMO、40CRNIMOA、40CRMNMO、40CRMNTI、34CrNiMo6、36CrNiMo4、38CrMoAL、40CrNiMoVA、40CR2MOV、45CrNiMoVA、 45CrNiMoV、40Cr2Ni2Mo2、36CrNiMo4、38CrMoAl、Cr4W2MOV、7CrSiMnMoV、12CrMoV、9Cr18MoV、5CrNiMo、9Cr2Mo、3Cr2W8V、 4Cr9Si2、25Cr2MoV、25Cr2Ni4MnMoA、5CrNiMo、5CrMnMo、Cr12MoV、 H13、3Cr2W8V、W18Cr4V、W6Mo5Cr4V2、W9Mo3Cr4V、20Mn2、 40Mn2、50Mn2、12CrNi2、
12CrMoV是，合金结构钢。统一数字代号：A31122
12Cr1MoV是，合金结构钢。统一数字代号：A31132。
都是标准：GB/T3077-1999里面的材质。最大的区别是Cr的含量，当然也不能通用。
   在Cr—Mo钢中需要说明的是ZG1Cr5Mo，过去称铸钢铬5钼（ZGCr5Mo），用该钢制作的阀门习惯上都称铬5钼阀，可是铸钢铬5钼这个牌号在1999年以前即无国家标准也无专业标准，长期以来各制造厂均参照前苏联标准来制订自己的工厂标准，其牌号为ZGCr5Mo，由于该牌号含碳量为0.15~0.25%，因此实际牌号应定为ZG2Cr5Mo.中石化在制订SH/T 3064《石油化工钢制通用阀门选用、检验及验收》标准时参照JIS G 5151中的SCPH62、BS 3100中的B5、ASTM A 217中的C5及我国GB/T 1221中的1Cr5Mo的化学成分，将这种材料定为ZG1Cr5Mo，但同样只有牌号并无相关标准规定它的化学成分、力学性能、热处理规范等。70年代末引进装置中这类阀门的材料为ASTM A 217 C5，从化学成分上看相当于铸钢1铬5钼，故建议用ASTM A 217 C5来制造这类阀门。
ZG1Cr5Mo称5Cr—0.5Mo钢，这种钢具有良好的抗石油裂化过程介质腐蚀的性能，对含有硫化物的热石油介质耐腐蚀性能良好，具有抗氢腐蚀的能力，并有良好的热强性。
ZG1Cr5Mo制造工艺性差，易产生铸造裂纹，焊接时热影响区会出现马氏体组织而产生明显的脆化，所以要制订正确的焊接工艺，焊前需进行预热，焊后需进行热处理，一般预热温度300~400℃，焊后热处理温度740~760℃。

GLJ41YF零泄露节流截止阀产品工作原理和用途：

       常闭状态：阀瓣硬密封付压在阀座凸台上，形成一道硬质密封，同时嵌在阀瓣上的软质密封与阀座端面紧压，形成第二道密封，双质密封结构保证了阀门的零泄漏，再由于阀瓣开设了平衡孔，使阀门在关闭、开启时，阀瓣受到较小的作用力，也使阀门开启、关闭时具有较小的力矩。 缓压状态：阀瓣底端离开阀座密封面时，由于阀瓣底端面接近笼形套开糟处底边缘，此时阀瓣与笼形套内径形成一道密封。而没有直接放空泄压，从而达到缓和作用。节流状态：阀瓣底羰离开阀座，进一步开启，小节流头处形成一级节流，高速流体经缓压节流后直接流向小阀瓣，由于阀套窗口边缘是最终节流面，高压介质直接冲刷节流通道时，阀瓣底端由于介质向改变产生涡流，缓减了介质地阀瓣的直接冲刷，从而阀座密封也避开了介质的直接冲刷，同时由于阀瓣密封面是锥形的，可以吹扫阀座密封面上的污物及杂质，保护密封面，从而延长阀门的使用寿命。  全开状态：阀瓣处于全开启状态时，整个阀门处于全放空状态，流体在冷门中的阻力较小，缩短了放空时间，提高了阀门的放空效果。节流截止放空阀广泛应用于石油、天然气、煤气、石油液化气及炼油、机场、化工、油气储运等的管道上作闭路装置。
 GLJ41YF零泄露节流截止阀产品结构特点：

       1、本阀门是一种新型的节流、截止、放空产品，该阀门采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点；
       2、阀门采用双重密封（硬、软质密封）使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损，双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长；
       3、阀座的密封面采用锥度密封，有利于阀门自身清洗附在密封面上的脏物；
       4、阀门的阀瓣上设置了平衡孔，活塞式密封，保证了启/闭全压差条件下稳定操作，开启轻便灵活、启闭扭矩小；
       5、节流截止放空阀和双作用式节流阀同时具有节流与截止（密封为零泄漏）作用节流部位与密封面分开，以减小气流对密封的冲刷；
       6、双作用式节流截止阀还具有多级节流功能，节流压差大，能适用于高压下的节流与截止；
       7、填料采用带自密封能力的V形填料结构，无需调节，开、关极为轻便。填料函处设有辅助密封油脂注入结构，使阀门填料密封性能可靠；
       8、本阀门可以进行在线维修，管线可以带压状态下更换填料等一系列易损件；
       9、本阀在阀门的底部设置了较大的排污孔，必要时要以打开，清理阀内污物
GLJ41YF零泄露节流截止阀特点：
该阀门采用笼式速宫节流装置可使下游流体的阀减弱和澡音减少，活塞式复合密封，把密封和节流区域分离，使密封副减少冲蚀，密封采用双重密封结构使阀门密封达到无泄漏，具有使用寿命经久耐用。
☆GLJ41YF零泄露节流截止阀主要零件材料

零件名称	材料
	普通型	“K”抗硫型
阀体、阀盖	WCB碳素铸钢
阀瓣	合金钢（表面经特殊处理或焊硬质合金）
阀杆	不锈钢	抗硫不锈钢
阀座	合金钢（表面特殊处理）	合金钢（焊硬质合金）
中法兰螺栓	35CrMOA
中法兰螺母	35（碳钢）
法兰螺母	铝青铜
填料	填充四氟、膨胀石墨
密封圈	填充四氟、丁晴橡胶	填充四氟、氟橡胶
密封脂	耐油密封脂	抗硫密封脂



【GLJ41YF零泄露节流截止阀性能参数】

型号	工作压力（MPa）	适用温度（℃）	适用介质	阀体材料
FJ41-16	1.6	≤350	水、蒸汽、油品等	碳钢
FJ41-25	2.5
FJ41-40	4.0
FJ41-64	6.4
FJ41-100	10.0
FJ41-160	16.0

GLJ41YF零泄露节流截止阀主要外形和连接尺寸

PN （MPa）	DN （mm）	尺寸（mm）				重量（kg）
		L	H	H1	D0
1.6	25	216	243	86	180	17
	40	230	265	108	250	24
	50	230	346	115	250	27
	80	310	409	146	300	52
	100	350	433	163	300	60
	150	480	521	202	350	125
	200	600	594	292	350	165
	250	730	621	355	400	285
2.5	25	216	243	86	180	17
	40	230	265	108	250	24
	50	230	346	115	250	27
	80	310	409	146	300	55
	100	350	433	163	300	66
	150	480	521	202	350	140
	200	600	594	292	350	180
	250	730	621	355	400	310
4.0	25	216	243	86	180	20
	40	230	265	108	250	29
	50	230	346	115	250	32
	80	310	409	146	300	67
	100	350	433	163	300	80
	150	480	521	202	350	168
	200	600	594	292	350	215
	250	730	621	355	400	372

PN （MPa）	DN （mm）	尺寸（mm）				重量（kg）
		L	H	H1	D0
6.4	25	216	243	86	180	20
	40	230	265	108	250	29
	50	230	346	115	250	32
	80	310	409	146	300	67
	100	350	433	163	300	80
	150	480	521	202	350	168
	200	600	594	292	350	215
	250	730	621	355	400	372
10.0	25	230	245	78	200	29
	40	260	265	106	250	42
	50	300	287	110	300	55
	80	380	409	152	350	95
	100	430	433	169	350	120
	150	559	531	225	400	240
	200	660	709	321	500	310
	250	787	817	399	500	530
16.0	25	230	215	78	200	35
	40	260	265	105	250	50
	50	300	237	110	300	65
	80	390	414	155	350	116
	100	450	440	175	350	145

订货须知：

一、①GLJ41YF零泄露节流截止阀产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤ 使用介质的温度。
二、若已经由设计单位选定公司的GLJ41YF零泄露节流截止阀型号，请GLJ41YF零泄露节流截止阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请来电咨询我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
