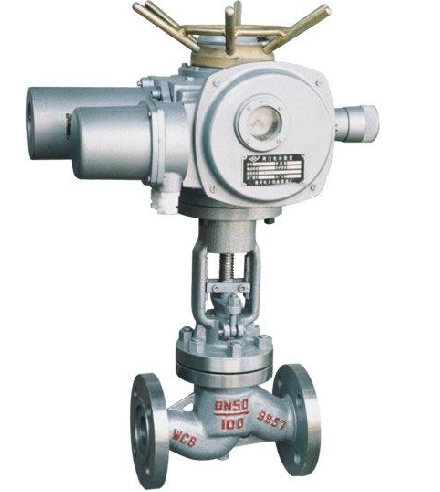

WJ41W-25C型大口径波纹管截止阀
上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
WJ41W型大口径波纹管截止阀主要用途
WJ41W型大口径波纹管截止阀结构特点
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
WJ41W型大口径波纹管截止阀技术规范
结构形式
BB-BG-OS&Y
驱动方式
手动
电动
设计标准
GB12235
结构长度
GB12221
连接法兰
GB9113、JB/T79、HG20596
试验和检验
JB/T9092、GB/T13927
WJ41W型大口径波纹管截止阀产品性能规范
公称压力
壳体试验压力
密封试验压力
适用温度
1.6
2.4
1.76
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04
序号
名称
材质
1
阀体
WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
2
阀瓣
25、1Cr13、2Cr131Cr18Ni9Ti、
3
轴销
25、1Cr13、2Cr131Cr18Ni9Ti、
4
阀杆
25、1Cr13、2Cr131Cr18Ni9Ti、
5
波纹管组件
1Cr18Ni9Ti、304、316、304L、316L
6
垫片
柔性石墨+不锈钢、PTFE
7
阀盖
WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
8
双头螺栓
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
9
六角螺母
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
10
填料
柔性石墨
11
填料压盖
WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
12
阀杆螺母
铜合金
13
手轮
WCB、QT400-18
WJ41W型大口径波纹管截止阀规格尺寸表
型号
GWJ41-16
压力等级
PN16
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量（Kg）
5
5
5.5
11
13.5
19
26
36
46
74
102
168
270
420
620
型号
GWJ41-25
压力等级
PN25
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量（Kg）
5
5
5.5
11
14
20
27
37
48
77
105
172
3100
520
690
型号
GWJ41-40
压力等级
PN40
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量（Kg）
5
5
5.5
11
14.5
21
28
39
50
80
108
176
350
590
790
订货须知：
一、①WJ41W型大口径波纹管截止阀 产品名称与型号②口径③是否带附件以便我们的为您正确选型④WJ41W型大口径波纹管截止阀使用压力⑤WJ41W型大口径波纹管截止阀使用介质的温度。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请来电咨询我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
WJ41W型大口径波纹管截止阀产品说明
铬钼钒合金钢铬--钼钢和铬--钼--钒钢性能说明主要用在高温、高压的场合，要求钢在高温下具有较好的抗蠕变强度和抗高温氧化性，适用温度-29℃~650℃，主要用于火力发电的高温、高压蒸汽及炼油企业的石油裂解、催化裂化、加氢等含有硫化物、氢腐蚀的石油介质。例如催化系统采用5Cr—0.5Mo钢，加氢系统温度较低的采用1.25Cr—0.5Mo钢，温度较高的加氢裂化、加氢脱硫煤液化等装置中采用2.25Cr—1Mo钢。10#、15#、20#、25#、30#、35#、45#、50#、10号、15号、20号、25号、30号、35号、45号、A36、A3、Q195、Q235、Q235B、Q235C、Q235D、Q345、Q345B、Q345C、Q345D、16MN、25MN、20MN、30MN、30MN、35MN、40MN、45MN、50MN、65MN、27SiMN、60Si2MN、20MN2、25MN2、30MN2、35MN2、40MN2、45MN2、50MN2、12CRMO、15CRMO、20CRMO、20CRMO、25CRMO、25CRMO、30CRMO、30CRMO、35CRMO、35CRMO、40CRMO、 40CRMO、42CRMO、42CRMO、 45CRMO、 45CRMO、K40、T8、T10、 Q345A、Q345B、Q345C、Q345D、Q345E、16MnCR4、20Cr、35Cr、 40Cr、27SiMn、15CrMo、20CrMo、35CrMo、42CrMo、45CrMo、 42CrMo4、42CrMoA、20CrMnMo、20CrNiMo、8Cr3、10CrMo910、 20CrMoTi、20CRMNTI、30CrMnTi、30CRMOTI、30CRMNMO、30CRNIMO、12Cr1MoV、18Cr2Ni4W、18Cr2Ni4WA、20CrMnSi、 20CrNi、20CrNi3、40CrNi、50CrNi、50CRNIMO、50crmnmo、30CrNiMo8、30CrMnSi、30CRMNSIA、15CRMN、15CRNIMO、25CRMNSI、35crnimo、35crmnsi、35crmnsia、40CRNIMO、40CRNIMOA、40CRMNMO、40CRMNTI、34CrNiMo6、36CrNiMo4、38CrMoAL、40CrNiMoVA、40CR2MOV、45CrNiMoVA、 45CrNiMoV、40Cr2Ni2Mo2、36CrNiMo4、38CrMoAl、Cr4W2MOV、7CrSiMnMoV、12CrMoV、9Cr18MoV、5CrNiMo、9Cr2Mo、3Cr2W8V、 4Cr9Si2、25Cr2MoV、25Cr2Ni4MnMoA、5CrNiMo、5CrMnMo、Cr12MoV、 H13、3Cr2W8V、W18Cr4V、W6Mo5Cr4V2、W9Mo3Cr4V、20Mn2、 40Mn2、50Mn2、12CrNi2、
12CrMoV是，合金结构钢。统一数字代号：A31122
12Cr1MoV是，合金结构钢。统一数字代号：A31132。
都是标准：GB/T3077-1999里面的材质。最大的区别是Cr的含量，当然也不能通用。
在Cr—Mo钢中需要说明的是ZG1Cr5Mo，过去称铸钢铬5钼（ZGCr5Mo），用该钢制作的阀门习惯上都称铬5钼阀，可是铸钢铬5钼这个牌号在1999年以前即无国家标准也无专业标准，长期以来各制造厂均参照前苏联标准来制订自己的工厂标准，其牌号为ZGCr5Mo，由于该牌号含碳量为0.15~0.25%，因此实际牌号应定为ZG2Cr5Mo.中石化在制订SH/T 3064《石油化工钢制通用阀门选用、检验及验收》标准时参照JIS G 5151中的SCPH62、BS 3100中的B5、ASTM A 217中的C5及我国GB/T 1221中的1Cr5Mo的化学成分，将这种材料定为ZG1Cr5Mo，但同样只有牌号并无相关标准规定它的化学成分、力学性能、热处理规范等。70年代末引进装置中这类阀门的材料为ASTM A 217 C5，从化学成分上看相当于铸钢1铬5钼，故建议用ASTM A 217 C5来制造这类阀门。
ZG1Cr5Mo称5Cr—0.5Mo钢，这种钢具有良好的抗石油裂化过程介质腐蚀的性能，对含有硫化物的热石油介质耐腐蚀性能良好，具有抗氢腐蚀的能力，并有良好的热强性。
ZG1Cr5Mo制造工艺性差，易产生铸造裂纹，焊接时热影响区会出现马氏体组织而产生明显的脆化，所以要制订正确的焊接工艺，焊前需进行预热，焊后需进行热处理，一般预热温度300~400℃，焊后热处理温度740~760℃。
国标波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。
