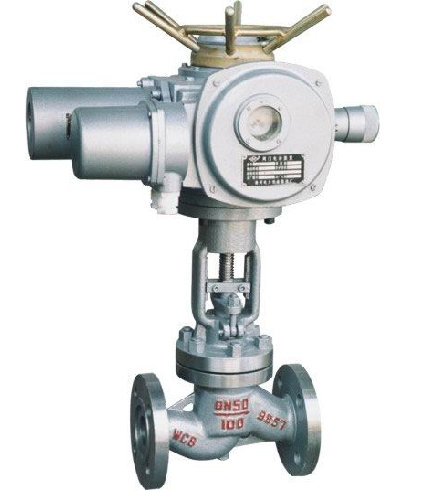

UJ941H电动柱塞铬钼钒合金钢截止阀
上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。UJ941H电动柱塞截止阀的详细资料： 柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。 UJ941SM电动柱塞阀规格:DN50～DN300、压力:PN16～PN64、温度:-20℃-500℃、材质:铸钢、不锈钢、铬钼钢、阀杆:不锈钢、介质:适用水、导热油、蒸汽、燃气、硝酸类。
UJ941H电动柱塞截止阀工作原理：
UJ941H电动柱塞截止阀的运用范
1.阀门设计、制造按：GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
UJ941H电动柱塞截止阀安装和维修
UJ941H电动柱塞截止阀、SMC-04和03外形尺寸：
代号
L1
L2
B1
B2
H1
H2
H3
H4
H5
SMC-04
185
346
243
140
3
212
35
108
213
SMC-03
202
373
387
198
3
259
43
134
239
UJ941H电动柱塞截止阀SMC-00、0、1和2外形尺寸：
代号
L1
L2
B1
B2
H1
H2
H3
H4
D
SMC-00
392
519
251
364
123
115
253
4
305
SMC-0
410
529
273
367
153
132
285
5
305
SMC-1
429
623
304
393
168
148
310
5
305
SMC-2
457
697
333
418
184
158
358
5
458
UJ941H电动柱塞截止阀主要外形和连接尺寸
DN（mm）
（UJ941H） U941SM
50
65
80
100
125
150
200
250
300
350
400
450
500
L
230
290
310
350
400
480
600
730
850
980
1100
1200
1250
型号
SMC-03
SMC-00
SMC-00
SMC-00
SMC-0
SMC-0
SMC-1
SMC-1
SMC-1
SMC-1
SMC-1
SMC-2
SMC-3
W
865
910
910
910
940
940
1052
1052
1052
1052
1150
1150
D
165
185
200
235
270
300
360
425
485
555
620
670
730
K
125
145
160
190
220
250
310
370
430
490
550
600
660
D1
99
118
132
156
184
211
274
330
389
448
503
548
609
t
20
22
24
24
26
28
30
32
34
38
40
42
44
n-φ
4-18
8-18
8-18
8-22
8-26
8-26
12-26
12-30
16-30（16-33）
16-33
16-36
20-36
20-36
二、本厂生产的UJ941H电动柱塞截止阀所需的力距参数表
DN（mm）
U941SM-25（40）?? （N.m）
50
65
80
100
125
150
200
250
300
350
400
450
500
PN2.5
120
220
240
320
480
550
1100
1400
1500
1800
2400
3000
4000
PN4.0
250
300
340
500
600
1000
2000
2600
2800
3400
4000
5000
5800
三、UJ941H电动柱塞截止阀SMC系列阀门电动装置技术参数
DN（mm）
允许输出转矩（N.m）
速比范围
允许推力（KN）
允许阀杆直径（㎜）
参考重量（㎏）
SMC-04
110
18-90
35
26
40-45
SMC-03
270
15-130
45
38
60-70
SMC-00
500
11-148
90
50
100-110
SMC-0
970
12-198
150
65
130-150
SMC-1
1800
13-230
250
76
170-185
SMC-2
2700
10-200
300
89
190-210
SMC-3
5800
11-200
600
127
480-520
四、UJ941H电动柱塞截止阀SMC系列典型规格技术参数
DN（mm）
输出转矩
输出转速
电机功率
电机堵转电流
SMC-04
110
18
0.2
7.42
110
36
0.3
9.31
SMC-03
200
18
0.4
12.04
270
24
0.6
17.15
SMC-00
500
18
0.6
17.15
500
36
1.5
38.85
SMC-0
700
18
1.1
29.68
970
18
1.5
38.85
SMC-1
1200
12
1.5
38.85
1200
24
2.2
50.82
1800
12
2.2
50.82
SMC-2
1800
24
3.0
65.03
200
12
2.2
50.82
2700
12
3.0
65.03
SMC-3
4000
12
4.0
74.20
5800
12
5.5
91.63
注：1、表中所列为典型规格的技术参数，用户如选用其它参数，订货时请说明。
订货须知：
一、①UJ941H电动柱塞截止阀产品名称与型号②UJ941H电动柱塞截止阀口径③是否带附件以便我们的为您正确选型④使用压力⑤UJ941H电动柱塞截止阀使用介质的温度。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请来电咨询：我们一定会尽心尽力为您提供优质的服务。提供最全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
【UJ941H电动柱塞截止阀 产品用途】
铬钼钒合金钢铬--钼钢和铬--钼--钒钢性能说明主要用在高温、高压的场合，要求钢在高温下具有较好的抗蠕变强度和抗高温氧化性，适用温度-29℃~650℃，主要用于火力发电的高温、高压蒸汽及炼油企业的石油裂解、催化裂化、加氢等含有硫化物、氢腐蚀的石油介质。例如催化系统采用5Cr—0.5Mo钢，加氢系统温度较低的采用1.25Cr—0.5Mo钢，温度较高的加氢裂化、加氢脱硫煤液化等装置中采用2.25Cr—1Mo钢。10#、15#、20#、25#、30#、35#、45#、50#、10号、15号、20号、25号、30号、35号、45号、A36、A3、Q195、Q235、Q235B、Q235C、Q235D、Q345、Q345B、Q345C、Q345D、16MN、25MN、20MN、30MN、30MN、35MN、40MN、45MN、50MN、65MN、27SiMN、60Si2MN、20MN2、25MN2、30MN2、35MN2、40MN2、45MN2、50MN2、12CRMO、15CRMO、20CRMO、20CRMO、25CRMO、25CRMO、30CRMO、30CRMO、35CRMO、35CRMO、40CRMO、 40CRMO、42CRMO、42CRMO、 45CRMO、 45CRMO、K40、T8、T10、 Q345A、Q345B、Q345C、Q345D、Q345E、16MnCR4、20Cr、35Cr、 40Cr、27SiMn、15CrMo、20CrMo、35CrMo、42CrMo、45CrMo、 42CrMo4、42CrMoA、20CrMnMo、20CrNiMo、8Cr3、10CrMo910、 20CrMoTi、20CRMNTI、30CrMnTi、30CRMOTI、30CRMNMO、30CRNIMO、12Cr1MoV、18Cr2Ni4W、18Cr2Ni4WA、20CrMnSi、 20CrNi、20CrNi3、40CrNi、50CrNi、50CRNIMO、50crmnmo、30CrNiMo8、30CrMnSi、30CRMNSIA、15CRMN、15CRNIMO、25CRMNSI、35crnimo、35crmnsi、35crmnsia、40CRNIMO、40CRNIMOA、40CRMNMO、40CRMNTI、34CrNiMo6、36CrNiMo4、38CrMoAL、40CrNiMoVA、40CR2MOV、45CrNiMoVA、 45CrNiMoV、40Cr2Ni2Mo2、36CrNiMo4、38CrMoAl、Cr4W2MOV、7CrSiMnMoV、12CrMoV、9Cr18MoV、5CrNiMo、9Cr2Mo、3Cr2W8V、 4Cr9Si2、25Cr2MoV、25Cr2Ni4MnMoA、5CrNiMo、5CrMnMo、Cr12MoV、 H13、3Cr2W8V、W18Cr4V、W6Mo5Cr4V2、W9Mo3Cr4V、20Mn2、 40Mn2、50Mn2、12CrNi2、
12CrMoV是，合金结构钢。统一数字代号：A31122
12Cr1MoV是，合金结构钢。统一数字代号：A31132。
都是标准：GB/T3077-1999里面的材质。最大的区别是Cr的含量，当然也不能通用。
在Cr—Mo钢中需要说明的是ZG1Cr5Mo，过去称铸钢铬5钼（ZGCr5Mo），用该钢制作的阀门习惯上都称铬5钼阀，可是铸钢铬5钼这个牌号在1999年以前即无国家标准也无专业标准，长期以来各制造厂均参照前苏联标准来制订自己的工厂标准，其牌号为ZGCr5Mo，由于该牌号含碳量为0.15~0.25%，因此实际牌号应定为ZG2Cr5Mo.中石化在制订SH/T 3064《石油化工钢制通用阀门选用、检验及验收》标准时参照JIS G 5151中的SCPH62、BS 3100中的B5、ASTM A 217中的C5及我国GB/T 1221中的1Cr5Mo的化学成分，将这种材料定为ZG1Cr5Mo，但同样只有牌号并无相关标准规定它的化学成分、力学性能、热处理规范等。70年代末引进装置中这类阀门的材料为ASTM A 217 C5，从化学成分上看相当于铸钢1铬5钼，故建议用ASTM A 217 C5来制造这类阀门。
ZG1Cr5Mo称5Cr—0.5Mo钢，这种钢具有良好的抗石油裂化过程介质腐蚀的性能，对含有硫化物的热石油介质耐腐蚀性能良好，具有抗氢腐蚀的能力，并有良好的热强性。
ZG1Cr5Mo制造工艺性差，易产生铸造裂纹，焊接时热影响区会出现马氏体组织而产生明显的脆化，所以要制订正确的焊接工艺，焊前需进行预热，焊后需进行热处理，一般预热温度300~400℃，焊后热处理温度740~760℃。
UJ941H电动柱塞截止阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、电动执行器等零件组成。当电动执行器通电旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。电动柱塞阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。 在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏。 由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。 本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。
UJ941H电动柱塞截止阀产品特点：
1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。
2、密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。
3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，杜绝了内外泄漏。
4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。
2.阀门的结构长度按：GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
3.阀门连接法兰尺寸按：HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
4.阀门检查和试验按：GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。
1.本公司生产的电动柱塞阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
2.本阀门可在任意位置安装，介质流动方向见阀体上箭头所示。
3.经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，
4.不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。
型号
型号
尺寸（mm）
SMC-1
SMC-1
SMC-2
SMC-2
SMC-2
1052
1052
1150
1150
1150
（375）
（450）
（515）
（580）
（666）
（685）
（755）
（320）
（385）
（450）
（510）
（585）
（610）
（670）
（284）
（345）
（409）
（465）
（535）
（560）
（615）
（34）
（38）
（42）
（46）
（50）
（50）
（52）
（12-30）
（12-33）
（16-36）
（16-39）
（20-39）
（20-42）
尺寸（mm）
尺寸（mm）
尺寸（mm）
（N.m）
（r/min）
（kw）
