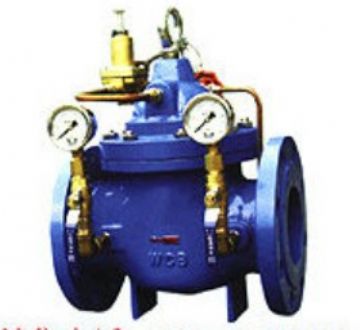

先导活塞式铬钼钢减压阀
一、 Y43H先导活塞式蒸汽减压阀产品概述:
上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。Y43H先导活塞式减压阀 属于先导活塞式减压阀。由主阀和导阀两部分组成。Y43H先导活塞式减压阀的主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。主产品主要用于蒸汽管路，起减压稳压作用从而在提高灵敏度、流量、寿命等方面大大改善了性能。本产品主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
二、 先导活塞式蒸汽减压阀技术参数：
气体减压阀技术参数：
适用介质：空气、煤气、天然气、氮气、液化气、氨气、氧气等级
工作温度在-10°C.---80/150°C.之间
Y43H-16先导活塞式蒸汽减压阀调压范围：
公称压力
（Mpa）
试验压力（Mpa）
压力调节范围（Mpa）
强度
密封
进口压力
出口压力
1.6
2.4
1.76
0.3-1.6
0.06-1
Y43H-25先导活塞式蒸汽减压阀
公称压力
（Mpa）
试验压力（Mpa）
压力调节范围（Mpa）
强度
密封
进口压力
出口压力
2.5
3.75
2.75
2.5
0.1-1.6
2.3
1.8
Y43H-40先导活塞式蒸汽减压阀
公称压力
（Mpa）
试验压力（Mpa）
压力调节范围（Mpa）
强度
密封
进口压力
出口压力
4.0
6
4.0
4
0.2-2.5
3.3
2.8
Y43H-64先导活塞式蒸汽减压阀
公称压力
（Mpa）
试验压力（Mpa）
压力调节范围（Mpa）
强度
密封
进口压力
出口压力
6.4
9.6
6.4
6.4
0.3-4.0
5.2
2.9
0.3-2.5
Y43H-64先导活塞式蒸汽减压阀介质适用表
介质
空气
氮气
天然气
液化气
蒸汽
水
油品
先导活塞式蒸汽减压阀
△
△
△
△
★
△
△
注：★——很适合、△——效果一般、×——不可用，
先导活塞式蒸汽减压阀安装与使用
1、安装蒸汽减压阀之前必须对管路系统进地冲洗清理，以防焊渣、氧化皮等脏物流入阀内，影响阀门正常工作。
2、蒸汽减压阀应安装在便于操作和维修的地方，并且必须直立安装在水平管路上（见安装示意图）应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿装反
3、蒸汽减压阀在安装使用时，应先把旁通管路上的截止阀打开，排除管路中的冷凝水和汽水混合物，以防减压阀开启时产生水击现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准），调整好后，将锁紧螺母锁紧，拧上防护罩。
4、蒸汽减压阀前应安装过滤器，以防止介质中的杂质进入减压阀，影响其性能。
5、安装的减压阀前后应有一段直管，阀前直管长度约为600毫米，阀后直管长度约为1000毫米。
1减压阀应存放在干燥的室内,通路两端必须用盲板堵塞,不准堆置存放.
2长期存放的减压阀应定期检查,清洗污垢,在各运动部位及加工面上应涂以防锈剂,防止生锈.
*.壳体试验不包括膜片、顶盖。
三、先导活塞蒸汽减压阀流量系数（Cv）
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500
四、先导活塞蒸汽减压阀主要零件材料
零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座 阀盘
2Cr13
缸套
2Cr13/铜合金
活塞
合金铸铁
导阀座 导阀杆
2Cr13
主阀弹簧
1Cr18Ni9Ti
导阀主弹簧
50CrVA
调节弹簧
60Si12Mn
五、先导活塞蒸汽减压阀外形尺寸（PN1.6-4.0）单位：mm
公称通径
外 形 尺 寸
L
H
Hl
1.6/2.5MPa
4.0MPa
15
160
180
295
90
20
160
180
330
98
25
180
200
330
110
32
200
220
330
110
40
220
240
345
125
50
250
270
345
125
65
280
300
350
130
80
310
330
385
160
100
350
380
385
170
125
400
450
400
200
150
450
500
415
210
200
500
550
475
240
250
650
525
290
300
800
580
335
350
850
620
375
400
900
660
405
450
900
730
455
500
950
750
465
先导活塞蒸汽减压阀外形尺寸（PN6.4-16.0） 单位：mm
公称通径
外 形 尺 寸
L
H
Hl
6.4MPa
10.0/16.0MPa
15
180
180
305
105
20
180
200
340
105
25
200
220
340
120
32
220
230
340
120
40
240
240
355
135
50
270
300
355
135
65
300
340
360
140
80
330
360
395
17
100
380
400
185
125
450
415
215
150
500
430
225
200
550
495
260
250
650
545
310
300
800
600
355
350
850
640
395
400
900
690
435
500
950
780
495
订货须知：
一、①Y43H先导活塞式减压阀产品名称与型号②Y43H先导活塞式减压阀口径③Y43H先导活塞式减压阀是否带附件以便我们的为您正确选型④Y43H先导活塞式减压阀的使用压力⑤Y43H蒸汽减压阀的使用介质的温度。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请来电咨询铬钼钢是铬（Cr）、钼（Mo）及铁（Fe）、碳（C）的合金。chrome-molybdenum steel ； chromium-molybdenum steel ； Hascrome ； chromium molybdenum steelCr-Mo；Chromium-molybdenum steel；chrome-molybdenum steel；Cr.Mo steel
感谢您访问我们申弘阀门的网站如有任何 Y43H先导活塞式减压阀 疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
DN
DN
二、若已经由设计单位选定公司的Y43H先导活塞式减压阀型号，请按Y43H先导活塞式减压阀型号直接向我司销售部订购。
铬钼钢1.淬火性好，可进行深度淬火，而不是市面上防锯形锁的表面淬火rMo钢系低合金耐热钢，在室温及高温下具有较好机械性能及抗氢性能。钢中主要的合金元素有钼、铬、 钒、硅、硼等。 钼是热强钢中非常重要的合金元素，它显著提高钢的热强性能，在高温时保持足够的强度，并能细化晶粒，防止钢的过热倾向，但是，仅含钼的钢长期处于高温下，碳会聚集成石墨析出，使性能恶化。为消除这种倾向，钢中常同时加入元素铬。铬加入钢中，还能提高热强性能、高温抗氧化性能及耐腐蚀性能。这是由于铬能在钢的表面形成一层致密的附着性很强的氧化膜，从而防止内部金属被继续氧化或腐蚀。钢中含铬 量越高，则氧化膜越致密，抗氧化和抗腐蚀性能也就越好。 低合金耐热钢的含碳量在0.20%以下，组织主要是珠光体加少量的铁素体，大多在正火状态下交货使用。 焊接后应在比使用温度至少高100的温度下回火。 我国常用铬钼钢有30CrMo（500℃）、35CrMo（525℃）、15CrMo（550℃）、12Cr2Mo1（575℃）、 1Cr5Mo（600℃）等。 注：括号内的温度是指使用温度上限 钼钢阀门由于其特殊的优质性能，常常被用于一些耐高温、耐高压的工程工况场合。冲击的吸收性能好，锤子砸上去会与反弹感，无法进行暴力破坏，高温加工性好，加工后美观，广泛用于石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、蒸汽等。阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
2.对回火脆性倾向少
3.高温加工性好，加工后美观
4.熔接性好
5.冲击的吸收性能好，锤子砸上去会有反弹感，无法进行暴力破坏
1.加工性好
2.冲击的吸收性能好
3.焊接容易 Y43H先导活塞式减压阀 可以替代Y42F水用减压阀 产品使用。
