Q235气体减压阀

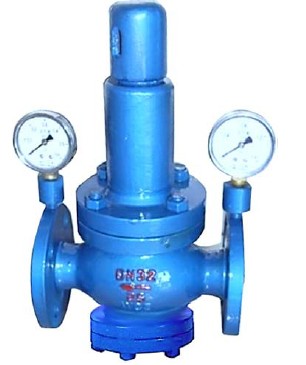

【气体减压阀】作用
上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。【气体减压阀】属于先导活塞式减压阀。先导活塞式减压阀本产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。【气体减压阀】由主阀和导阀两部分组成.主阀主要由阀座/主阀盘/活塞/弹簧等零件组成。导阀主要由阀座/阀瓣/膜片/弹簧/调节弹簧等零件组成。【气体减压阀】通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。【气体减压阀】主要用于气体管路，如空气/氮气/氧气/氢气/液化气/天然气等气体。本系列减压阀属于先导活塞式减压阀。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。气体减压阀主要用于气体管路，如空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀、液化气减压阀、天然气减压阀等气体
Q235普通碳素结构钢又称作A3板。
A、B、C、D硫含量依次递减；A和B的磷含量相同，C的磷含量次之，D磷含量最少
Q235分A、B、C、D四级(GB/T 700-2006)
可以采用F,b,z分别表示为沸腾钢、半镇静钢、镇静钢。A级和B级钢各有F、b和Z三种脱氧方法，C级钢只有镇静钢，D级钢只有特殊镇静钢。沸腾钢是脱氧不完全的钢，塑性和韧性较差。用这种材料制成的焊接结构，受动力载荷作用时接头容易出现裂缝。不宜在低温下工作，有时会产生硬化现象。相比之下，镇静钢质优而匀，塑性和韧性都好。
【气体减压阀】主要技术参数和性能指标
公称压力（Mpa）
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力（Mpa）*
2.4
3.75
6.0
9.6
15.0
24
密封试验压力（Mpa）
1.6
2.5
4.0
6.4
10.0
16.0
最高进口压力（Mpa）
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围（Mpa）
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-3.5
0.5-4.5
压力特性偏差（Mpa）△P2P
GB12246-1989
流量特性偏差（Mpa）P2G
GB12246-1989
最小压差（Mpa）
0.15
0.15
0.2
0.4
0.8
1.0
渗漏量
X/F（聚四氟乙稀/橡胶）：O Y（硬密封）：GB12245-1989
*：壳体试验不包括膜片、顶盖
【气体减压阀】流量系数（Cv）
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500
【气体减压阀】主要零件材料
零件名称
零件材料
阀体阀盖底盖
WCB/FCB*
阀座阀盘
2Cr13/304*
缸套
2Cr13/25（镀硬铬）/304*
活塞
2Cr13/铜合金/铜合金*
活塞环
合金铸铁/对位聚苯*
导阀座导阀杆
2Cr13/304*
膜片
1Cr18Ni9Ti
主阀导阀弹簧
50CrVA
调节弹簧
60Si2Mn
密封垫（X/F型号）
橡胶/聚四氟乙稀
导阀体导阀盖
25/304*
【气体减压阀】外形尺寸（PN1.6-4.0）
公称通径DN
外形尺寸
L
H
Hl
1.6/2.5MPa
4.0MPa
15
160
180
290
90
20
160
180
300
98
25
180
200
300
110
32
200
220
300
110
40
220
240
320
125
50
250
270
320
125
65
280
300
325
130
80
310
330
365
160
100
350
380
365
170
125
400
450
475
200
150
450
500
475
210
200
500
550
515
240
250
650
560
290
300
800
705
335
350
850
745
375
400
900
780
405
450
900
730
455
500
950
835
465
【气体减压阀】外形尺寸（PN6.4-16.0）
公称通径DN
外形尺寸
L
H
Hl
6.4MPa
10.0/16.0MPa
15
180
180
300
100
20
180
200
310
105
25
200
220
31
120
32
220
230
310
120
40
240
240
335
135
50
270
300
335
135
65
300
340
340
140
80
330
360
380
170
100
380
380
185
125
450
490
215
150
500
490
225
200
550
535
260
250
650
580
310
300
800
725
355
350
850
765
395
400
900
800
435
500
950
855
495
一、①【气体减压阀】产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
普通碳素结构钢－普板是一种钢材的材质。
Q代表的是这种材质的屈服极限，后面的235，就是指这种材质的屈服值，在235MPa左右。并会随着材质的厚度的增加而使其屈服值减小，由于含碳适中，综合性能较好，强度、塑性和焊接等性能得到较好配合，用途最广泛。Q235普通碳素结构钢又称作A3板。
低合金板
低合金板
普通碳素结构钢－普板是一种钢材的材质。
Q代表的是这种材质的屈服极限，后面的235，就是指这种材质的屈服值，在235MPa左右。并会随着材质的厚度的增加而使其屈服值减小（板厚/直径≤16mm，屈服强度为235MPa；16mm<板厚/直径≤40mm，屈服强度为225MPa；40mm<板厚/直径≤60mm，屈服强度为215MPa；60mm<板厚/直径≤100mm，屈服强度为205MPa；100mm<板厚/直径≤150mm，屈服强度为195MPa；150mm<板厚/直径≤200mm，屈服强度为185MPa）。由于含碳适中，综合性能较好，强度、塑性和焊接等性能得到较好配合，用途最广泛。
由Q+数字+质量等级符号+脱氧方法符号组成。它的钢号冠以”Q“，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服应力（σs)为235 MPa的碳素结构钢。
必要时钢号后面可标出表示质量等级和脱氧方法的符号。质量等级符号分别为A、B、C、D。脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢。
完整表示方法为：
Q235--质量等级符号·脱氧方法符号
质量等级分A、B、C、D、E，依次以A级质量较差，E级质量最高。脱氧方法符号为F、b、Z和TZ，分别表示沸腾钢、半镇静钢、镇静钢和特殊镇静钢，但在牌号表示方法中，Z和TZ的符号可以省略。
Q235A，Q235B，Q235C，Q235D，Q235E不同等级所代表的，主要是冲击的温度有所不同而已。
A指不做冲击，B在20度以上，C在0度以上，D-20度以上、E-40度以上，A到E所不同的，指的是它们性能中冲击温度的不同。
分别为：Q235A级，是不作冲击韧性试验要求；Q235B级，是作常温（20℃）冲击韧性试验；Q235C级，是作0℃冲击韧性试验；Q235D级，是作-20℃冲击韧性试验；Q235E，是作-40℃冲击韧性试验。冲击韧性试验采用夏比V形缺口试件。冲击韧性指标为Akv。对上述B、C、D级钢在其各自不同温度要求下，都要求达到Akv≥27J。在不同的冲击温度，冲击的数值也有所不同。
元素含量
化学成份
Q235A级含 C ≤0.22% Mn ≤1.4% Si ≤0.35% S ≤0.050 P ≤0.045
Q235B级含 C ≤0.20% Mn ≤1.4% Si ≤0.35% S ≤0.045 P ≤0.045
Q235C级含 C ≤0.17% Mn ≤1.4% Si ≤0.35% S ≤0.040 P ≤0.040
Q235D级含 C ≤0.17% Mn ≤1.4% Si ≤0.35% S ≤0.035 P ≤0.035
脱氧方法
弹性模量（E/Gpa）：200~210
泊松比（ν）：0.25~0.33
抗拉强度（σb/MPa）：375-500
伸长率（δ5/%）：
≥26（a≤16mm）
≥25（a>16-40mm）
≥24（a>40-60mm）
≥23（a>60-100mm）
≥22（a>100-150mm）
≥21（a>150mm）
其中 a 为钢材厚度或直径。
在板材里，是最普通的材质，属普板系列。过去的一种叫法为：A3。
执行标准：外部标准为：GB/T709-2006《热轧钢板和钢带的尺寸、外形、重量及允许偏差》，内部标准为：GB/T3274-2007 《碳素结构钢和低合金结构钢热轧厚钢板和钢带》
【气体减压阀】订货须知：
二、若已经由设计单位选定公司的【气体减压阀】型号，请【气体减压阀】型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请来电咨询：
