本标准规定了减温减压装置的型号编制方法及性能、技术、检查与验收、标

志、油漆和包装等方面的要求，并给出了订货要求的指南。温州，浙江省辖地级市，简称“瓯”；浙江省三大中心城市之一。温州历史悠久，有2000余年的建城历史。是中国民营经济发展的先发地区与改革开放的前沿阵地，在改革开放初期，以“南有吴川，北有温州”享誉全国。地理位于浙江省东南部，瓯江下游南岸陆域面积11784平方公里，海域面积约11000平方公里。下辖3个市辖区：鹿城区、龙湾区、瓯海区，面积1187平方公里[1] ；6个县：永嘉县、洞头县、平阳县、文成县、泰顺县、苍南县；代管2个县级市（瑞安、乐清）。建国后改称为温州区专员公署。其后，名称和辖县有所变动。
1981年9月温州地区和温州市合并建立温州市，实行市管县体制。
1981年9月12日，析原温州市郊区置瓯海县。
1984年1月，市郊区6个乡划归城区，称鹿城区。
1984月2日，划市郊状元镇、龙湾乡和瓯海县永中镇的黄石、黄山二村建龙湾区。
1987年4月18日，改瑞安县为瑞安市（县级）。
1992年3月9日，改瓯海县为区。
1993年9月18日，改乐清县为乐清市（县级）。
2001年市辖鹿城、龙湾、瓯海3区，瑞安、乐清2市（县级）和永嘉、洞头、平阳、苍南、文成、泰顺6县。[7]
温州市下辖地区基本信息（2011年）
行政区    下辖、代管地区    陆域面积（平方公里）    邮政编码    人民政府
3个市辖区    鹿城区    294    325000    广场路188号
龙湾区    279    325024    永中街道永强大道4318号
瓯海区    614    325016    娄桥街道
2个县级市    瑞安市    1271    325200    安阳街道万松东路154号
乐清市    1174    325600    乐成街道人民路2号
6个县    洞头县    100    325700    北岙街道镇前路12号
永嘉县    2674    325100    县前路98号
平阳县    1051    325400    昆阳镇县前街6-8号
苍南县    1272    325800    灵溪镇人民大道555号
文成县    1293    325300    大峃镇建设路125号
泰顺县    1762    325500    罗阳镇
温州是中国数学家的摇篮、中国南戏的故乡，温州人被国人称之为东方犹太人。温州方言也被评为中国最难懂方言之一。[1] 境内国家级重点风景名胜区雁荡山、楠溪江、百丈漈－飞云湖。素有“东南山水甲天下”之美誉。[1] 被评为“2009年度中国旅游竞争力百强城市”。[2] 2012年设立温州市金融综合改革试验区，2013年1月被建设部列为第一批国家智慧城市试点。[1] 2015年2月28日荣膺中央文明委授予的“全国文明城市”荣誉称号。

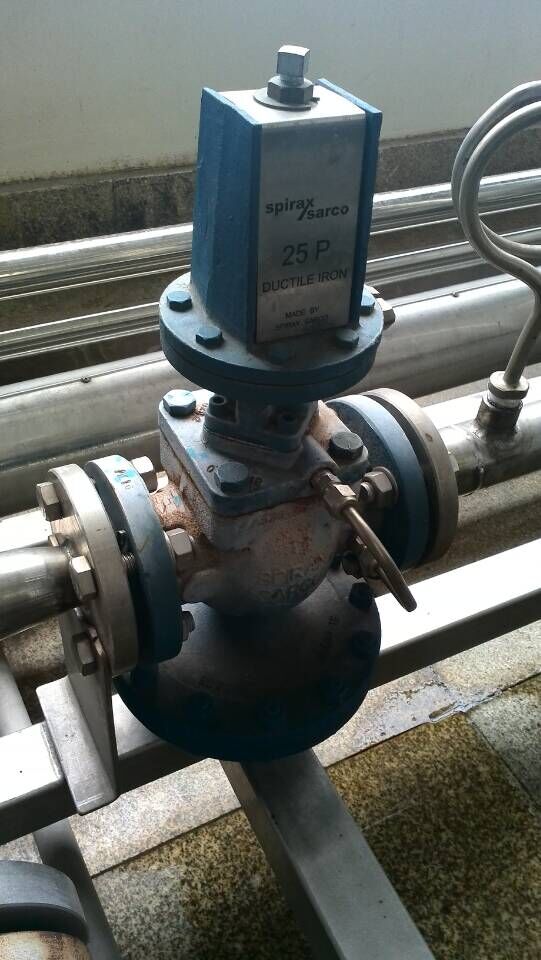

本标准适用于工作介质为蒸汽的减温减压装置、减温装置和减压装置（以下

简称为“装置”），进口蒸汽的参数如下：

——工作压力不大于26Mpa并且工作温度不大于540℃；

——工作压力不大于6Mpa并且工作温度不大于570℃。

2        文丘里氏减温装置规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其

随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB713-—1997 锅炉用钢板（neq ISO 5832-4：1996）

GB/T912—1998 碳素结构钢和低合金结构钢热轧薄钢板及钢带

GB/T983—1995 不锈钢焊条（neq ANSI/AWS A5.4：1992）

GB3087—1999 低中压锅炉用无缝钢管（neq ISO 9329-1：1989）

GB/T3323—1987 钢熔化焊对接接头射线照相和质量分级

GB/T3274—1988 碳素结构钢和低合金结构钢热轧厚钢板及钢带（neq ROCT14637：1979）

GB/T5117—1995 碳钢焊条（eqv ANSI/AWS A5.1：1991）

GB/T5118—1995 低合金钢焊条（neq ANSI/AWS A5.5:1981）

GB5310—1995 高压锅炉用无缝钢管（neq ASTM A335:1990）

GB/T9222—1988 水管锅炉受压元件强度计算

GB/T10868 电站减温减压阀技术条件

GB/T10869电站调节阀技术条件

GB/T14957—1994 熔化焊用钢丝

JB/T1613—1993 锅炉受压元件焊接技术条件

JB/T1614—1994 锅炉受压元件焊接接头力学性能试验方法

JB/T2636—1994 锅炉受压元件焊接接头金相和断口检验方法

JB/T3375—2002 锅炉用材料入厂检验规则

JB/T3595 电站阀门   一般要求

JB4730—1994 压力容器无损检测

JB/T5263 电站阀门铸钢件技术要求

JB/T9624 电站安全阀技术条件

JB/T9625—1999 锅炉管道附件承压铸钢件技术条件

JB/T9626—1999 锅炉锻件技术条件

JB/T6323—2002

3        文丘里氏减温装置订货要求

为便于用户订货，附录A中表A.1给出了供参考的基本订货要求。

4  文丘里氏减温装置      型号

装置的型号表示方法如下：

                             注1：对于减温装置和减压装置，其代号则分别用W和Y表示。

注2：型号中有关的压力值，均保留一位小数。

5        文丘里氏减温装置性能要求

5.1 总则

装置在设计参数的工况下运行并经现场正确安装调试，其出口蒸汽流量q、额定出口蒸汽温度t₂、额定出口蒸汽压力p₂、噪声水平等使用性能应分别符合并达到本标准5.2～5.5所规定的要求。

5.2 出口蒸汽流量q

减温减压装置出口蒸汽满州里变化范围为0.3q～q，特殊需要者可由供需双方协商。

5.3 额定出口蒸汽温度t₂

5.3.1额定出口蒸汽温度必须在饱和温度以上（含饱和温度）。

5.3.2额定出口蒸汽温度的念头范围最小值为额定出口蒸汽温度t₂±5℃。

5.4 额定出口蒸汽压力p₂

额定出口蒸汽压力的念头范围是：

a） 当额定出口蒸汽压力小于0.98Mpa时，为p₂±0.04Mpa；

b） 当额定出口蒸汽压力不大于3.8Mpa时，为p₂±0.006Mpa；

c） 当额定出口蒸汽压力大于3.8Mpa时，为p₂±0.15Mpa。

5.5 噪声

装置正常运行时，在减温减压阀（减压阀）出口中心线同一水平面下游1m并距管壁1m处测其噪声，总体噪声水平应不大于85dB（A）。买方若有特殊要求，可由买卖双方协商解决。

6 文丘里氏减温装置技术要求

6.1 一般要求

JB/T6323—2002

6.1.1 装置的设计制造除应符合本章规定外,还应符合图样要求。

6.1.2 与装置配套的控制装置应能满足装置的正常运行。

6.1.3 减温减压阀（减压阀）应符合GB/T10868的规定。

6.1.4 调节阀应符合GB/T10869的规定。

6.1.5 安全阀应符合《蒸汽锅炉安全技术监察规程》及JB/T9624的规定

6.1.6 闸阀、截止阀、止回阀、节流阀等阀门应符合JB/T3595的规定。

6.1.7 装置中的蒸汽管道、混合管道以及管件应按GB/T9222—1988进行强度计算。

6.2 材料

6.2.1 节流孔板及卷制的蒸汽管道和混合管道用钢板应符合GB713—1997的规定。

6.2.2 蒸汽管道和混合航空航天工业部内零件所用的薄钢板应符合GB912—1989的规定；所用的热轧厚钢板应符合GB3274—1988的规定。

6.2.3 蒸汽管道和混合管道用无缝钢管，其承受的介质参数为低中压时应符合GB3087—1999的规定；其承受的介质参数为高压时应符合GB5310—1995的规定。

6.2.4 铸钢件材料应符合JB/T5263和JB/T9625—1999的规定。

6.2.5 锻件材料应符合JB/T9626—1999的规定。

6.2.6 焊接用材料不锈钢焊条应符合GB/T983—1995的规定；碳钢焊条应符合GB/T5117—1995的规定；低合金钢焊条应符合GB/T5118—1995的规定；焊接用钢丝应符合GB/T14957—1994的规定。

6.2.7 材料代用应满足强度和结构上的要求，且需经该产品的设计部门同意。

6.3 焊接和补焊

6.3.1 装置的管道和管道元件（以下简称受压件）的焊接应由持有相应类别的“锅炉压力容器焊工合格证”的人员担任。

6.3.2 焊接和焊接返修应符合JB/T1613—1993的规定，施焊前应按《蒸汽锅炉安全技术监察规程》进行焊接工艺评定。焊缝的外观检查和无损检测按本标准7.2和7.3的规定。

6.3.3  焊缝返修时应按原焊缝的质量要求进行外观检查和无损检测，同一位置上的返修不得超过三次，超过二次的需经制造单位总技术负责人批准。

6.3.4 铸钢件的补焊应符合JB/T3595的规定。

7文丘里氏减温装置 检查与验收

7.1 材料验收

装置中受压件所使用的材料（包括焊材）应按JB/T3375—2002规定进行入厂验收。

7.2 外观检查

7.2.1 焊缝外形尺寸应符合图样和工艺文件要求,焊缝高度不低于母材表面,焊缝与母材应圆滑过渡。

7.2.2 焊接及其热影响区表面应无裂纹、未熔合、夹渣、弧坑和气孔。

7.2.3 装置主要受压件的纵缝和环缝应无咬边，其他焊缝的咬边深度应不大于0.5mm，咬边总长度不大于焊缝长度的20%且不大于40mm。

7.2.4 配套阀门的外观质量除应符合图样要求外，还应符合JB/T3595的规定。装置配套的各类（有或无执行机构）阀门均应进行可操作性试验检查，要求运行灵活，传动轻便、平稳，无任何卡阻现象，行程开关和过转矩保护的所有机件动作可靠准确。

JB/T6323—2002

7.3 无损检测

7.3.1 各类焊缝的无损检测应由持相应种类和技术等级的“锅炉压力容器无损检测人员资格证书”的人员承担。

7.3.2 各类焊缝的无损检测要求和评定标准按表1规定。

7.3.3 按比例进行射线和超声波检测的焊缝，如发现缺陷时，应在缺陷延伸方向补充检测，补充检测比例按该条焊缝长度的10%，补充检测后如仍有怀疑，则应进行100%。

7.4 力学性能试验

7.4.1 主要受压件的对接焊缝的力学性能试验的要求应符合JB/T1613—1993的规定。

7.4.2 主要受压件的对接焊缝的力学性能试验的方法应符合JUB/T1614—1994的规定。

7.5 金相检验

7.5.1 焊缝金相检验的要求应符合JB/T1613—1993的规定。

表1   各类焊缝的无损检测要求和评定标准
