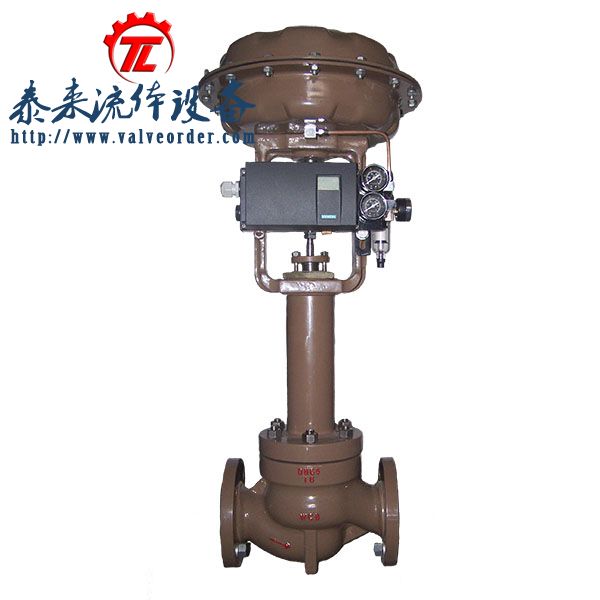

ZXPW气动薄膜波纹管调节阀
ZXPW气动薄膜单座波纹管密封型调节阀采用顶部导向结构，配用多弹簧执行机构。它具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。ZXPW型气动波纹管调节阀应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。
ZXPW型气动波纹管调节阀除波纹管密封型外，还有标准型、散热型、低温型、调节切断型等多种形式。产品公称压力等级有PN(MPa)1.6/4.0/6.4/10.0；阀体口径范围DN(mm)20~250;适用流体温度-150~+550范围内多种档次；泄漏量标准有IV级、VI级；流量特性有线性、等百分比规格或供选择。
对于ZXPW型气动波纹管调节阀最大允许压差为1.0MPa。若小于1.0MPa则不变，若数值大于1.0Mpa,则取值1.0MPa。
主要零部件材料：
阀体、阀盖：ZG230~450 ZG1Cr18Ni9
阀芯、阀座：1Cr18Ni9 1Cr18Ni9+PTFE 1Cr18Ni9+司钛莱合金堆焊
平衡密封环：1.4310+D31
填料：PTFE、柔性石墨
波纹管：0Cr1818Ni9
膜盖：A3
波纹膜片：夹增强尼龙织物丁腈橡胶
弹箧：6OSi2Mn
阀杆、推杆：1Cr1818Ni9、2Cr13
主要技术参数：
公称通径DN(mm)
20
25
32
40
50
阀座直径dn(mm)
10
12
15
20
10
12
15
20
25
32
32
40
32
40
50
额定流量
直线
1.8
2.8
4.4
6.9
1.8
2.8
4.4
6.9
11
18
18
28
18
28
44
系数(KV)
等百分比
1.6
2.5
4
6.3
1.6
2.5
4
6.3
10
16
16
25
16
25
40
额定行程L
16
25
膜片有效面积Ae(cm2)
280
400
公称通径DN(mm)
65
80
100
125
150
200
250
阀座直径dn(mm)
65
65
80
65
80
100
125
125
150
150
200
250
额定流量系数(KV)
直线
69
69
110
69
110
176
275
275
440
440
690
1100
等百分比
63
63
100
63
100
160
250
250
400
400
630
900
额定行程 L
40
60
100
膜片有效面积Ae(cm2)
600
100
1600
公称压力PN
MPa
1.6， 2.5， 4.0， 6.4(6.3)/2.0， 5.0， 11.0
Bar
16， 25， 40， 64(63)/20， 50， 110
Lb
ANSI：Class150、Class300、Class600
固有流量特性
直线、等百分比
固有可调比(R)
30、50
弹簧(信号)范围 Pr(KPa)
20～100、40～200、80～240、(20～60、60～100)
气源压力Ps(MPa)
0.14/0.25/0.3
允许泄漏量
硬阀芯：Ⅳ级(10-4×Kv) 软阀芯：Ⅵ级 见 GB/T4213-92
工作温度t(℃)
常温型
-20～200、-40～250、-60～250
散热型
代号：S
-40～350、-60～350
高温型
代号：G
350～550(选用高温材料)
低温型
代号：D
D0：-60～-100、D1：-100～-200、D2：-200～-250
调节切断型
代号：Q
-40～150(阀芯夹增强 PTFE)(特殊情况下采用)
