ZAJW电动风量调节阀

品牌：泰来
价格：面议 / 台
供应地：浙江省杭州市
包装说明：电子式电动执行器
产品规格：DN100~5000
运输说明：普通货运
交货说明：款到发货
发布日期：2015/9/16 9:58:35
联系人QQ：1494027094

详细说明

详细说明Explain

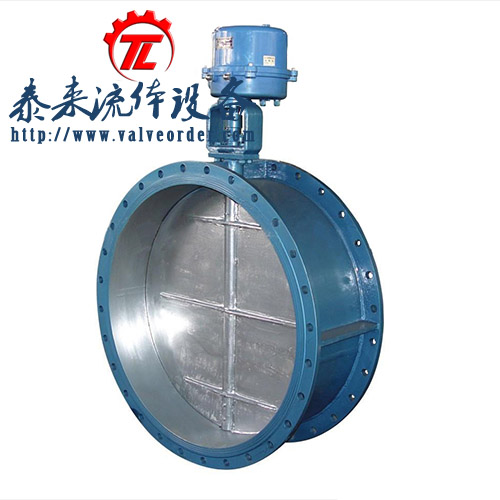

ZAJW电动风量调节阀
ZDRW电动风量调节阀ZAJW，是由3810R系列电子式电动执行器，或3810R系列ON-OFF开关或调节型电动执行器和(标准型)通风蝶阀组合成新一代调节蝶阀，在执行机构内设伺服放大器。该电动通风蝶阀广泛应用于冶金、建材、化工、玻璃等行业中的通风、热风煤气管道中，作为气体介质流量调节或切断装置。与DCS控制系统配套组成最佳(调节)回路。
电动风量调节阀特点：
蝶板采用框架钢板焊接而成，强度高，过流面积大，流阻小；整体烤漆、能有效地防止锈蚀，只需要更换密封阀座密封材料，就可用于不同介质。

其具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，任意方向安装。适用于水、油品等多种液态介质。

公称通径：DN100-5000mm
公称压力：0.6MPa
壳体试验压力：0.9Mpa
驱动方式：381|R角行程电子式电动执行器
泄漏率：≤1.5%
输入输出信号：4-20mA
适用温度：≤350℃~450℃
适用介质：空气、烟气、含尘气体及其他气体

电动风量调节阀外形尺寸：
电动风量调节阀尺寸图

DN	D	D1	B	n-d	E	E1	L
150	210	225	80	8- Φ 12	925	625	450
200	260	275	80	8- Φ 12	985	650	450
220	280	295	80	8- Φ 12	1005	660	450
250	310	325	80	12- Φ 12	1035	675	450
280	340	355	80	12- Φ 12	1065	690	450
300	360	375	80	12- Φ 12	1105	725	450
320	380	395	80	12- Φ 12	1125	735	450
360	420	435	80	12- Φ 12	1155	760	450
400	480	495	100	16- Φ 14	1385	815	500
450	530	545	100	16- Φ 14	1440	865	500
500	580	595	100	20- Φ 14	1486	915	500
560	640	655	100	20- Φ 14	1546	945	500
600	680	695	100	20- Φ 14	1596	1015	500
630	710	725	100	20- Φ 14	1626	1030	500
700	780	795	120	20- Φ 14	1760	1125	600
800	880	895	120	24- Φ 14	1875	1175	600
900	980	995	120	24- Φ 14	1975	1475	600
1000	1100	1120	140	28- Φ 18	2205	1525	620
1100	1200	1220	140	28- Φ 18	2305	1575	620
1120	1220	1240	140	28- Φ 18	2325	1585	620
1200	1300	1320	140	28- Φ 18	2405	1625	620
1250	1350	1370	140	28- Φ 18	2455	1650	620
1300	1400	1420	140	32- Φ 18	2505	1725	620
1400	1500	1520	140	36- Φ 18	2605	1775	620
1500	1600	1620	140	36- Φ 18	2720	1845	620
1600	1700	1720	140	40- Φ 18	2820	1895	620
1700	1820	1840	160	40- Φ 18	3060	1945	650
1800	1920	1940	160	44- Φ 18	3160	1995	650
1900	2020	2040	160	44- Φ 18	3260	2045	650
2000	2120	2145	160	48- Φ 22	3360	2095	650
2100	2220	2245	180	48- Φ 22	3425	2145	650
2200	2320	2345	180	48- Φ 22	3525	2195	650
2300	2420	2445	180	48- Φ 22	3625	2245	650
2400	2520	2545	180	48- Φ 22	3725	2295	650

备注：特殊尺寸可定制
