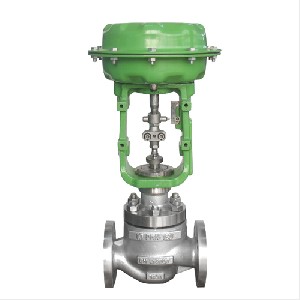

气动调节阀选型及计算

执行器是控制系统的终端控制元件，是重要的环节，气动调节阀在常用的执行器中约占85﹪以上。控制系统中因气动调节阀造成不能投运或运行不良者有占50﹪-60﹪以上。其中除提供的工艺参数出入较大，阀制造质量欠佳和使用不当外，选型与计算的方法不妥则是一个相当突出的因素。因此，如何合理正确地选择和计算气动调节阀就是自控设计中至关重要的问题了。

调节阀又叫控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成。如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。调节阀常用分类：气动调节阀，电动调节阀，自力式调节阀，液动调节阀。前些年，国内的工业阀门企业“向外”发展的趋势比较明显，那个时候行业内部企业虽多，但由于成本低廉且竞争激烈，多数企业都是依靠降低产品售价来获得市场，造成的后果是产品价格低、附加值低、利润低，企业没有足够的资金持续发展。企业无法进步，行业就难以提升，导致优不胜、劣不汰。企业没有足够的资金保证，产品的设计和科技含量就无法提高，抄袭和接受海外企业订单生产变成了企业生存的最终选择。这样势必导致国产阀门配件缺席高端市场。
    在宏观经济持续看好的形势下，阀门行业的大部分生产和销售指标都保持了较快的增长，但是由于价格战的影响，行业销售收入和利润都较去年大幅下降。但总体而言，我国泵阀市场产业集中度较低，以生产中低端产品为主。在拥有核心技术方面，国内企业与世界发达国家相比还有一定的差距。
    目前，我国阀门行业仍然还存在着一些问题，如我国阀门企业主要以低层次、小规模、家庭作坊式企业为主。在产品上，由于重复投资，技术引进不够，我国阀门企业的主导产品仍然是低质量的大众产品。据了解，目前我国企业生产的各种阀门普遍存在着外漏、内漏、外观质量不高、寿命短、操作不灵活以及阀门电动装置和气动装置不可靠等缺点，部分产品只相当于上世纪80年代初的国际水平，一些高温高压和关键装置上需要的阀门仍然依赖进口。
    我国阀门行业在产业结构、工业阀门的产业链，以及行业的专业化程度上均与国外企业存在较大的差距造成国内阀门产品质量低下的原因在于：由于市场急速扩大，原有国营阀门企业纷纷关停并转。据空调制冷大市场调查了解，虽然一批乡镇企业迅速发展，但由于乡镇企业起点低，技术力量非常薄弱，设备简陋，产品大多数都是模仿生产，特别是给排水用的低压阀门问题严重但上述问题并不影响未来我国阀门行业的广阔前景。这主要得益于国家政策的支持和阀门产品市场的强劲需求，尤其是几项世纪工程“西气东输”、“西电东送”、“南水北调”等项目的开工需要大量的阀门产品配套。


调节阀

调节阀的产品类型很多，结构也多种多样，而且还在不断更新和变化。一般来说阀是通用的，既可以与气动执行机构匹配，也可以与电动执行机构或其他执行机构匹配。那么我们如何选择从这些多种多样的调节阀中选择呢，调节阀的阀体类型选择阀体的选择是调节阀选择中最重要的环节，所以在具体选择时，可从以下几方面考虑

1.从控制过程的介质方面考虑

(1)阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。

(2)耐腐蚀由于介质具有腐蚀性，在能满足调节功能的情况下，尽量选择结构简单阀门。

(3)介质的温度、压力当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。

(4)耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀芯、阀座接合面每一次关闭都会受到严重摩擦。因此阀门的流路要光滑，阀的内部材料要坚硬。

(5)防止闪蒸和空化闪蒸和空化只产生在液体介质。在实际生产过程中，闪蒸和空化不仅影响流量系数的计算，还会形成振动和噪声，使阀门的使用寿命变短，因此在选择阀门时应防止阀门产生闪蒸和空化。

2.从输出力的方面考虑

为了使调节阀正常工作，配用的执行机构要能产生足够的输出力来克服各种阻力，保证高度密封和阀门的开启。对于双作用的气动、液动、电动执行机构，一般都没有复位弹簧。作用力的大小与它的运行方向无关，因此，选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。对于单作用的气动执行机构，输出力与阀门的开度有关，调节阀上的出现的力也将影响运动特性，因此要求在整个调节阀的开度范围建立力平衡。

3.从调节阀的作用方式方面考虑

调节阀的作用方式只是在选用气动执行机构时才有，其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型)，通过这四种组合形成的调节阀作用方式有气开和气关两种。对于调节阀作用方式的选择，主要从三方面考虑：a)工艺生产安全；b)介质的特性；c)保证产品质量，经济损失最小。

4.从调节阀的特性方面考虑

调节阀的流量特性是指介质流过阀门的相对流量与位移(阀门的相对开度)间的关系，理想流量特性主要有直线、等百分比(对数)、抛物线和快开等4种，常用的理想流量特性只有直线、等百分比(对数)、快开三种。抛物线流量特性介于直线和等百分比之间，一般可用等百分比特性来代替，而快开特性主要用于二位调节及程序控制中，因此调节阀特性的选择实际上是直线和等百分比流量特性的选择。

5.从调节阀口径方面考虑

调节阀口径的选择和确定主要依据阀的流通能力即Cv。在各种工程的仪表设计和选型时，都要对调节阀进行Cv计算，并提供调节阀设计说明书。

调节阀按调节仪表的控制信号，直接调节流体的流量，在控制系统中起着十分重要的作用。要根据使用条件和用途来选择调节阀。选择调节阀项目有：结构型式、公称通经、压力－温度等级、管道连接、上阀盖型式、流量特性、材料及执行机构等。深入研究各个项目和它们之间的相互关系，是极其重要的。选择调节阀必须知道控制系统的各种工艺参数，以及调节仪表、管道连接等基本条件，才能正确地选择调节阀。选型和计算（定尺寸）是选择一个调节阀的两个重要部分。它们是不同的，然而又是互相关联的。以往，各工业部门的自控设计的选阀工作有些基本上没有考虑到它们之间的内在联系。对国内一般产品来说，用一组工艺参数计算两个不同阀型的流通能力，临界条件下的计算结果最大可相差40％以上。

不同结构的调节阀有其各自的压力恢复特性。此特性用压力恢复系数FL或最大有效压差比XT表示。一般的单、双座阀等属于低压力恢复阀，FL和 XT较大；蝶阀和球阀等属于高压力恢复阀，FL和 XT较小；偏心旋转阀则介于两者之间。参数FL和 XT的引入有助于在计算中根据已知的工艺参数来确定真正有效压差，以计算出精确的流通能力。

FL和 XT的数值必须在阀型选定之后才能获得，而阀型的选定不仅与流体的性状、压力、温度、腐蚀性等因素有关，并且与流通能力、可调范围、允许压差等参数有关；但是这些参数必须经计算后才能得到，而往往由于这些参数的限制又必须改选阀型；因此问题的关键就在于要设计出一套合理的方法和步骤，把选型和计算作为一个有机的整体综合起来考虑。

气动调节阀选型和计算包括以下几部分。

1. 气动调节阀的选型和选材

调节阀的选型按照工艺和自控专业提出的各项要求进行。在选型中主要考虑以下各个方面：流体的性状、静压、温度、压差、腐蚀性、对阀的泄漏要求、阀的动作方式、管道配置、以及流通能力和可调范围等。

流体腐蚀性的影响主要体现在阀体和阀芯材料的选择上。由于不能排除某些材料只许在某种特殊的阀型中使用的限制条件，因此并不是每种阀型均可任意选择材料。阀体材料的选取主要考虑流体介质的腐蚀性、静压和材料的许用温度。阀芯材料的选取主要考虑流体介质的腐蚀性、材料的许用温度，以及材料耐冲蚀的性能（即考虑液体的阻塞流，阀压差和流体的清净程度）。阻塞与否在初选时尚不能确定，需待计算后再进行校核。同时满足以上各项要求的材料方为合选者。
